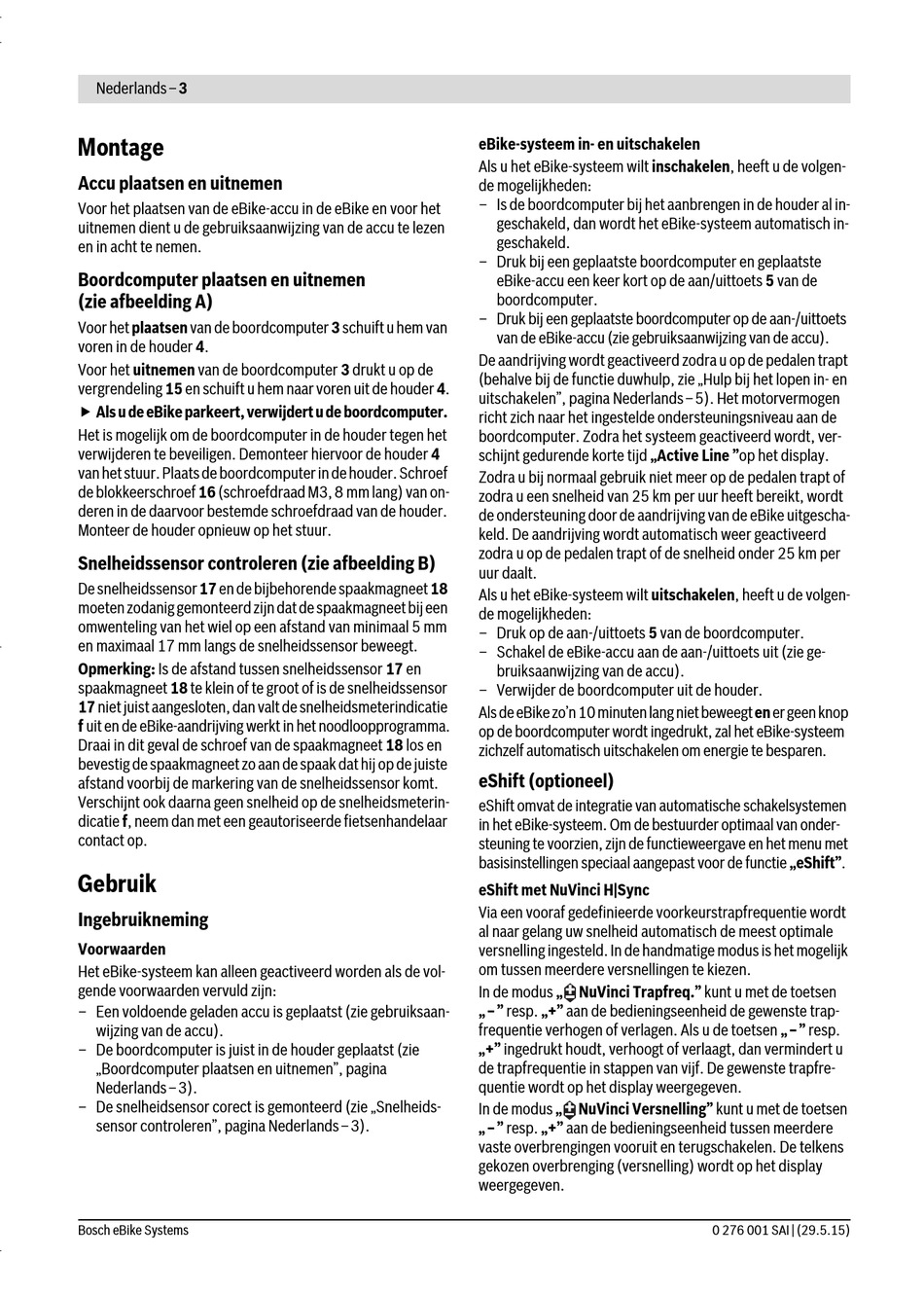

Nederlands–3
Montage
Accu plaatsen en uitnemen
Voor het plaatsen van de eBike-accu in de eBike en voor het
uitnemen dient u de gebruiksaanwijzing van de accu te lezen
en in acht te nemen.
Boordcomputer plaatsen en uitnemen
(zie afbeelding A)
Voor het plaatsen van de boordcomputer 3 schuift u hem van
voren in de houder 4.
Voor het uitnemen van de boordcomputer 3 drukt u op de
vergrendeling 15 en schuift u hem naar voren uit de houder 4.
 Als u de eBike parkeert, verwijdert u de boordcomputer.
Het is mogelijk om de boordcomputer in de houder tegen het
verwijderen te beveiligen. Demonteer hiervoor de houder 4
van het stuur. Plaats de boordcomputer in de houder. Schroef
de blokkeerschroef 16 (schroefdraad M3, 8 mm lang) van on-
deren in de daarvoor bestemde schroefdraad van de houder.
Monteer de houder opnieuw op het stuur.
Snelheidssensor controleren (zie afbeelding B)
De snelheidssensor 17 en de bijbehorende spaakmagneet 18
moeten zodanig gemonteerd zijn dat de spaakmagneet bij een
omwenteling van het wiel op een afstand van minimaal 5 mm
en maximaal 17 mm langs de snelheidssensor beweegt.
Opmerking: Is de afstand tussen snelheidssensor 17 en
spaakmagneet 18 te klein of te groot of is de snelheidssensor
17 niet juist aangesloten, dan valt de snelheidsmeterindicatie
f uit en de eBike-aandrijving werkt in het noodloopprogramma.
Draai in dit geval de schroef van de spaakmagneet 18 los en
bevestig de spaakmagneet zo aan de spaak dat hij op de juiste
afstand voorbij de markering van de snelheidssensor komt.
Verschijnt ook daarna geen snelheid op de snelheidsmeterin-
dicatie f, neem dan met een geautoriseerde fietsenhandelaar
contact op.
Gebruik
Ingebruikneming
Voorwaarden
Het eBike-systeem kan alleen geactiveerd worden als de vol-
gende voorwaarden vervuld zijn:
– Een voldoende geladen accu is geplaatst (zie gebruiksaan-
wijzing van de accu).
– De boordcomputer is juist in de houder geplaatst (zie
„Boordcomputer plaatsen en uitnemen", pagina
Nederlands–3).
– De snelheidsensor corect is gemonteerd (zie „Snelheids-
sensor controleren", pagina Nederlands–3).
Bosch eBike Systems
eBike-systeem in- en uitschakelen
Als u het eBike-systeem wilt inschakelen, heeft u de volgen-
de mogelijkheden:
– Is de boordcomputer bij het aanbrengen in de houder al in-
geschakeld, dan wordt het eBike-systeem automatisch in-
geschakeld.
– Druk bij een geplaatste boordcomputer en geplaatste
eBike-accu een keer kort op de aan/uittoets 5 van de
boordcomputer.
– Druk bij een geplaatste boordcomputer op de aan-/uittoets
van de eBike-accu (zie gebruiksaanwijzing van de accu).
De aandrijving wordt geactiveerd zodra u op de pedalen trapt
(behalve bij de functie duwhulp, zie „Hulp bij het lopen in- en
uitschakelen", pagina Nederlands–5). Het motorvermogen
richt zich naar het ingestelde ondersteuningsniveau aan de
boordcomputer. Zodra het systeem geactiveerd wordt, ver-
schijnt gedurende korte tijd „Active Line "op het display.
Zodra u bij normaal gebruik niet meer op de pedalen trapt of
zodra u een snelheid van 25 km per uur heeft bereikt, wordt
de ondersteuning door de aandrijving van de eBike uitgescha-
keld. De aandrijving wordt automatisch weer geactiveerd
zodra u op de pedalen trapt of de snelheid onder 25 km per
uur daalt.
Als u het eBike-systeem wilt uitschakelen, heeft u de volgen-
de mogelijkheden:
– Druk op de aan-/uittoets 5 van de boordcomputer.
– Schakel de eBike-accu aan de aan-/uittoets uit (zie ge-
bruiksaanwijzing van de accu).
– Verwijder de boordcomputer uit de houder.
Als de eBike zo'n 10 minuten lang niet beweegt en er geen knop
op de boordcomputer wordt ingedrukt, zal het eBike-systeem
zichzelf automatisch uitschakelen om energie te besparen.
eShift (optioneel)
eShift omvat de integratie van automatische schakelsystemen
in het eBike-systeem. Om de bestuurder optimaal van onder-
steuning te voorzien, zijn de functieweergave en het menu met
basisinstellingen speciaal aangepast voor de functie „eShift".
eShift met NuVinci H|Sync
Via een vooraf gedefinieerde voorkeurstrapfrequentie wordt
al naar gelang uw snelheid automatisch de meest optimale
versnelling ingesteld. In de handmatige modus is het mogelijk
om tussen meerdere versnellingen te kiezen.
In de modus „ NuVinci Trapfreq." kunt u met de toetsen
„–" resp. „+" aan de bedieningseenheid de gewenste trap-
frequentie verhogen of verlagen. Als u de toetsen „–" resp.
„+" ingedrukt houdt, verhoogt of verlaagt, dan vermindert u
de trapfrequentie in stappen van vijf. De gewenste trapfre-
quentie wordt op het display weergegeven.
In de modus „ NuVinci Versnelling" kunt u met de toetsen
„–" resp. „+" aan de bedieningseenheid tussen meerdere
vaste overbrengingen vooruit en terugschakelen. De telkens
gekozen overbrenging (versnelling) wordt op het display
weergegeven.
