4 Gerätebeschreibung
4.2 Geräteaufbau
Es besteht die Möglichkeit, die Gerätetür nach links oder nach rechts
zu öffnen. Unser Service kann das Gerät entsprechend umbauen.

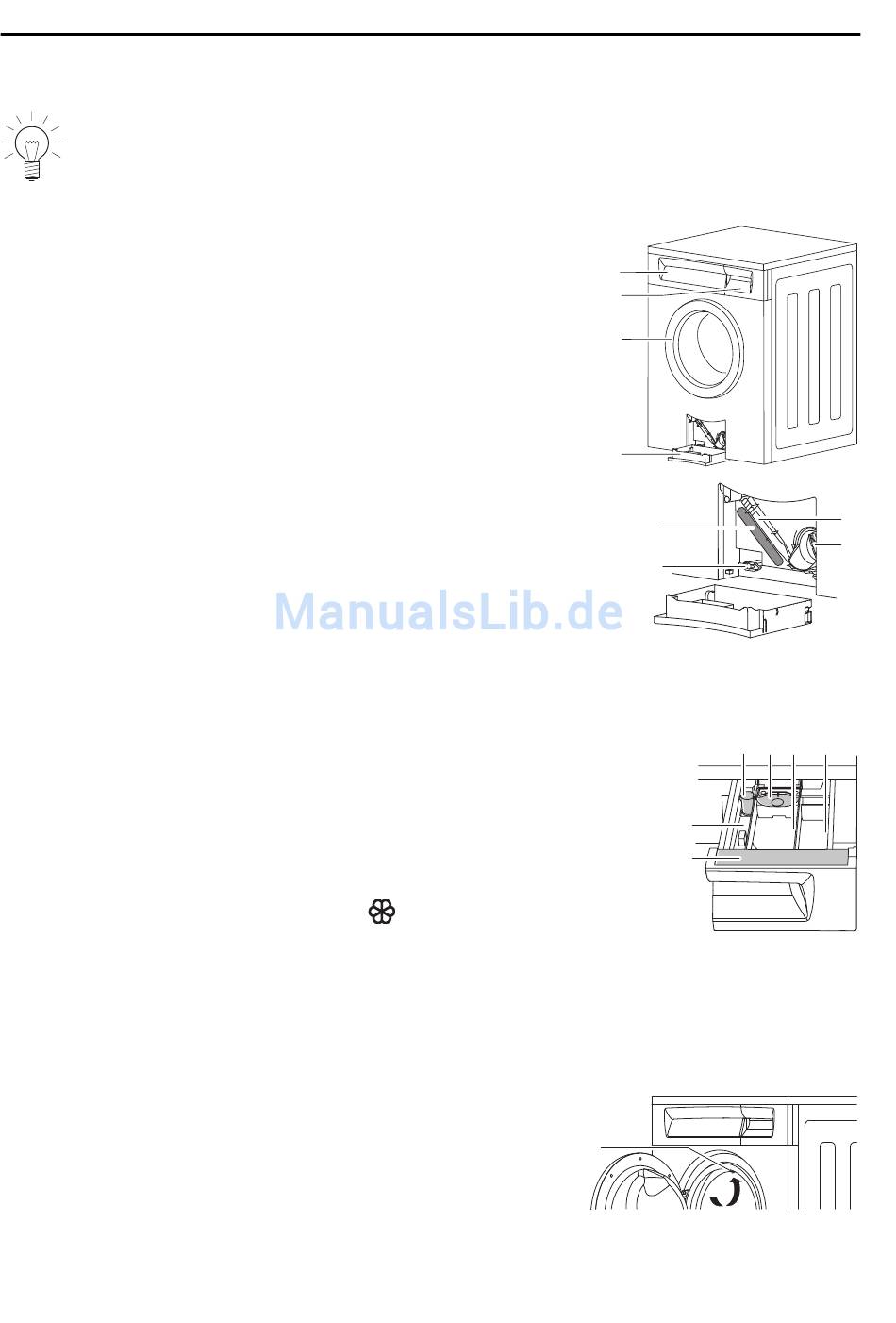

1 Bedien- und Anzeigeelemente
(Bedienblende schwenkbar)
2 Waschmittelschublade
3 Gerätetür
4 Ablaufbehälter
5 Fremdkörperfalle
6 Öffner zur Notentriegelung
7 Notentriegelung
Typenschild Fabrikationsnummer (FN)
8
Waschmittelschublade
9 Vorwaschmittel, Fach I
10 Hauptwaschmittel, Fach II
11 Klappe für Flüssigwaschmittel
12 Saugheber für Veredler (Weichspüler)
13 Veredler (Weichspüler), Fach
14 Kurzbedienungsanleitung
Vorderseite: Deutsch/Französisch
Rückseite: Englisch/Italienisch
15 Zirkulationsdüse
