Inhaltszusammenfassung für V-ZUG Unimatic E

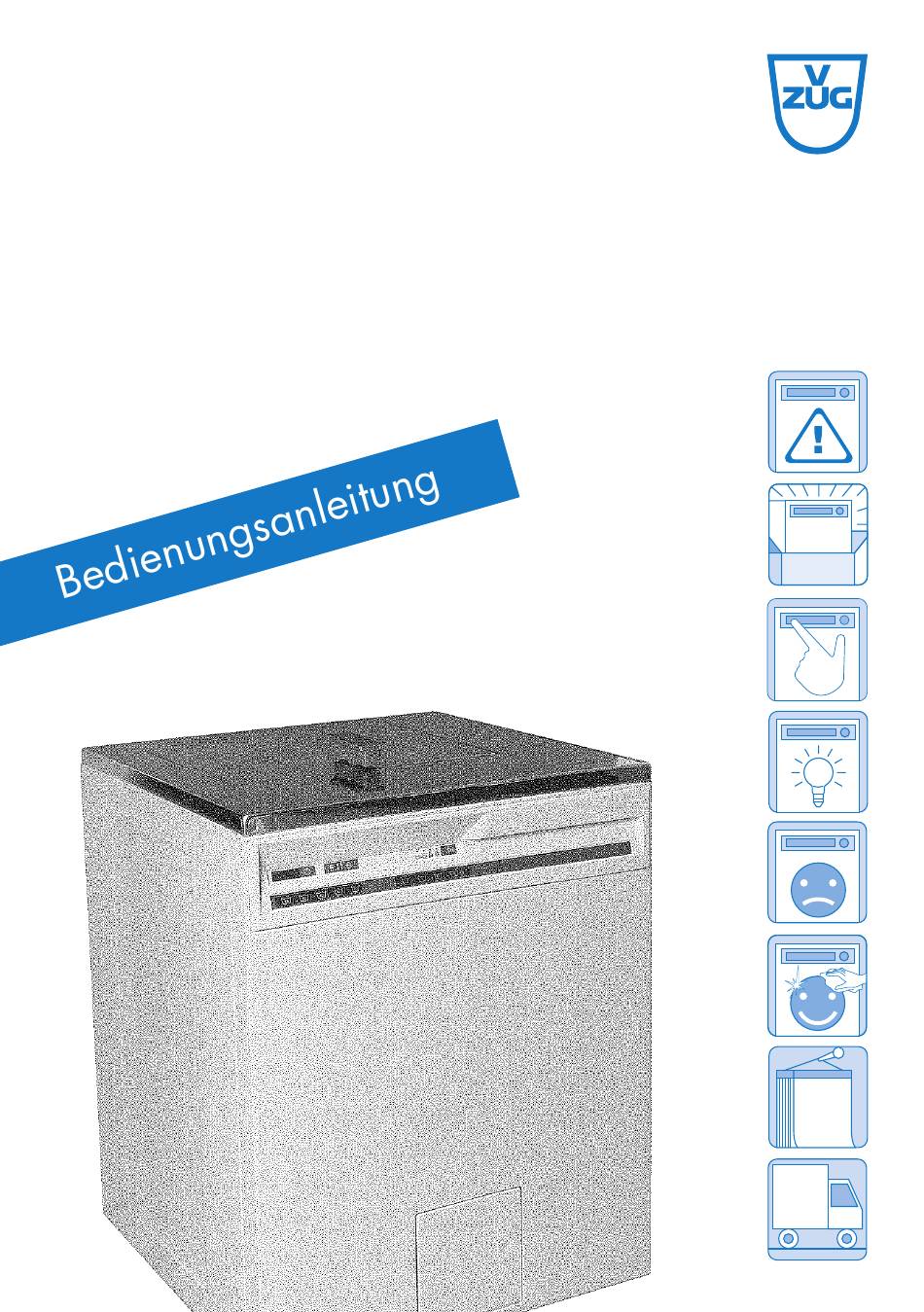

- Seite 1 Waschautomat Unimatic E...
- Seite 2 Liebe V-ZUG-Kundin, lieber V-ZUG-Kunde Wir danken Ihnen, dass Sie sich für den Kauf eines unserer Produkte entschieden haben. Ihr Gerät genügt hohen Ansprüchen und seine Bedie- nung ist einfach. Nehmen Sie sich trotzdem Zeit, um diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungs-...
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite Wichtige Hinweise – Beschreibung Ihr Wasch- – Bedienungs- und Anzeigeelemente automat – Funktionen – Kindersicherung – Programmtabellen – Gerät vorbereiten/füllen Waschen – Waschprogramm wählen – Waschen beenden Anzeigen Störungen Pflege und Wartung – Tips rund ums Waschen Anhang –... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise Ihre Bedienungsanleitung Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät auf, um jederzeit nachschlagen zu können. Geben Sie die Bedienungs- anleitung wie auch die Installationsanleitung zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen, damit der neue Besitzer sich über die richtige Bedienung des Gerätes und die dies- bezüglichen Hinweise informieren kann. - Seite 5 Es dürfen keine Veränderungen, Manipulationen oder Reparatur- versuche, insbesondere unter Benutzung von Werkzeugen (Schrau- benzieher etc.) am oder im Gerät vorgenommen werden. Repara- turen, insbesondere an stromführenden Teilen, dürfen nur durch geschulte Fachkräfte ausgeführt werden. Unsachgemässe Repara- turen können zu schweren Unfällen, Schäden und Betriebsstörungen führen.
- Seite 6 Explosionsgefahr); waschen sie Stoffe, die solche Substanzen enthal- ten zuerst mit Wasser von Hand bzw. lassen Sie Lösungsmittel voll- ständig verdunsten. – Textilien, die Metallverstärkungen enthalten (Gefahr von Beschädi- gungen). – Turnschuhe, Taucheranzüge, Rucksäcke, grosse Schlafsäcke und Duvets, Teppiche etc. Beachten Sie zum Schutz Ihrer Wäsche deren Pflegesymbole und befolgen Sie die Hinweise, welche Sie unter «Tips rund ums Waschen»...
- Seite 7 mittel-Behälter befinden. Fremdkörper wie Münzen, Nägel, Büro- klammern etc. können Gerätebauteile und die Wäsche beschädigen. Beim Öffnen der Wasserwege, z.B. Fangsieb, während des Betriebs besteht Verbrühungsgefahr. Nicht auf das Gerät steigen (Kippgefahr). zur Entsorgung: Entsorgen Sie das Verpackungsmaterial sortiert zur Wiederverwer- tung bei Ihrer örtlichen Sammelstelle.
-
Seite 8: Beschreibung
Beschreibung Waschautomat Von oben einfüllbar Fassungsvermögen 6 kg Trockenwäsche 5 Programme ohne Vorwaschen Zusatzfunktionen: Schonprogramm Vorwaschen Kurzprogramm Intensivprogramm Startaufschub Temperaturwahl Schleuderdrehzahl-Wahl/Spülstop Schnellgang Waschdauer-, Waschtemperatur- und Schleuderdrehzahlanzeige Programmstandsanzeige Hinweis- und Störungsanzeige Wasserverbrauch Liter Waschen Normalprogramm ohne Vorwaschen 55 – 84 Normalprogramm mit Vorwaschen 67 –... -
Seite 9: Geräteaufbau
Geräteaufbau 1 Bedienungs- und Anzeigeelemente 2 Klappdeckel 3 Klappdeckelver- schluss mit Drehgriff 4 Einfüllöffnung 5 Frontdeckel zu Fangsieb 6 Fangsieb 7 Trommeltüre a Türflügel rechts b Türflügel links 8 Trommeltüre-Verschluss 9 Behälter für Haupt- waschmittel 10 Behälter für Textilveredler Wichtig: Vor der ersten Inbetriebnahme ist die Transportsicherung durch den Lieferanten (Sanitär-, Elektroinstallateur) zu entfernen. -
Seite 10: Bedienungs- Und Anzeigeelemente
Bedienungs- und Anzeigeelemente Programme (ohne Vorwaschen) 11 Taste Kochwäsche 95 °C mit Kontrollampe 12 Taste Buntwäsche 60 °C mit Kontrollampe 13 Taste Buntwäsche 40 °C mit Kontrollampe 14 Taste Sportwäsche 40 °C mit Kontrollampe 15 Taste Wolle 30 °C mit Kontrollampe Zusatzfunktionen 11 Taste Schonprogramm mit Kontrollampe... - Seite 11 Funktionen Programme Taste Funktion Baumwolle 95 °C ... 60 °C Buntwäsche 60 °C Buntwäsche 40 °C Sportwäsche 40 °C Wolle 30 °C Zusatzfunktionen Taste Funktion Schonprogramm Durch Antippen dieser Taste wird das Schonpro- gramm dem jeweiligen Programm zugeschaltet. Dadurch werden die Waschbewegungen und die Schleuderdrehzahl reduziert.
-
Seite 12: Vorwaschen
Taste Funktion Vorwaschen Durch Antippen dieser Taste wird die Funktion Vor- waschen dem jeweiligen Programm zugeschaltet. Kurzprogramm Durch Antippen dieser Taste wird die Wasch- und Spülzeit verkürzt. Intensivprogramm Durch Antippen dieser Taste wird der Wasserstand erhöht und die Waschzeit verlängert. Anwendung bei extrem beschmutzter Wäsche, wie z. - Seite 13 Taste Funktion Schleuderdrehzahl Die vorprogrammierte Schleuderdrehzahl kann in Schritten von 400 bzw. 200 Umdrehungen pro Minute verändert werden. Damit kann empfindliche Wäsche schonender ge- schleudert werden. Allerdings verlängern sich dabei die Trocknungszeiten (erhöhter Energieverbrauch). Spülstop Bei der Verringerung der Schleuderdrehzahl bis auf Null (die Anzeige erlischt), stoppt das Programm nach dem letzten Spülen und die Wäsche bleibt im...
-
Seite 14: Einschalten Und Ausschalten Der Kindersicherung
Kindersicherung Die Kindersicherung soll ein zufälliges Starten oder Löschen eines Programmes durch Kleinkinder verhindern. Einschalten und Ausschalten der Kindersicherung (Diese Einstellung ist nur nach beendetem Programm möglich und kann nötigenfalls blockiert werden, siehe «Anhang: Programm-Festwerte ein- stellen»). Taste Startaufschub drücken und halten, dann zusätzlich Taste Schnellgang antippen. - Seite 15 Startaufschub verändern (nach Programmstart): Taste Startaufschub drücken und halten, dann durch wiederholtes Antippen der Taste Schnellgang stundenweise zurückstellen. Programm ändern/abbrechen: Leuchtende Programmtaste oder Zusatzfunktionstaste drücken und halten, dann zusätzlich Taste leuchtende Taste Schnellgang antippen.
-
Seite 16: Programmtabellen
Programmtabellen Pflegesymbole Wäscheart Kochwäsche 95 Baumwolle, Leinen – Bett- und Tischwäsche, Handtücher, Unterwäsche weiss bzw. farbecht Baumwolle 60 – Bett- und Tischwäsche, Handtücher (Deklarationsprogramm EN 60456) Kochwäsche 95 C pflegeleicht Empfindliche weisse Baumwolle, bügelfrei – Hemden, Bettwäsche, Windeln, Babywäsche Buntwäsche 60 Farbige Baumwolle, Leinen –... -
Seite 17: Tasten Für Programmwahl
Tasten für Programmwahl Strom- Wasser- Schleu- Dauer verbrauch verbrauch dern ca. min ca. kWh ca. Liter U/min ohne 1000 Vorwaschen 1000 Vorwaschen ohne 1000 Vorwaschen 1000 Vorwaschen ohne Vorwaschen ohne 1000 Vorwaschen 1000 Vorwaschen ohne Vorwaschen ohne 1000 Vorwaschen 1000 Vorwaschen ohne Vorwaschen... -
Seite 18: Separates Veredeln, Stärken, Imprägnieren
Pflegesymbole Wäscheart Wolle 30 C Extrem schonende Behandlung – Bekleidungsstücke und Wäsche aus Wolle Wolle darf nur maschinell gewaschen werden, wenn sie filzfrei ausgerüstet und als maschinenwaschbar bezeichnet ist. Sonderbehandlungen Separates Spülen – Baumwolle, Leinen – Pflegeleichte Wäsche – Kunstfasern-Mischgewebe Separates Veredeln, Stärken, Imprägnieren Jeweiliges Mittel in Textilveredler-Behälter geben Separates Schleudern... - Seite 19 Strom- Wasser- Schleu- Dauer Tasten für Programmwahl verbrauch verbrauch dern ca. min ca. kWh ca. Liter U/min normal schonend normal 1000 schonend normal 1000 schonend normal – 1000 schonend –...
-
Seite 20: Gerät Vorbereiten/Füllen
Gerät vorbereiten/füllen Vorbereitung Kontrollieren, ob das Fangsieb richtig eingesetzt ist (siehe «Pflege und Wartung»). Netzstecker einstecken oder Wandschalter einschalten. Wasserhahn öffnen. Das Gerät ist betriebsbereit, sofern keine Kontrollampe dauernd brennt. Andernfalls Taste Schnellgang ein-/mehrmals oder dauernd drücken, bis nur noch die Kontrollampe Programmende leuchtet. Warten, bis Kontrollampe Programmende blinkt, dann Taste Schnellgang antippen oder Klappdeckel öffnen zum Löschen. - Seite 21 Trockene Wäsche einfüllen: – Bei normalbeschmutzter Koch- und Buntwäsche die Trommel ganz füllen. – Bei stark beschmutzter Koch- und Buntwäsche die Trommel füllen. – Bei pflegeleichter Baumwolle, weissen und farbigen Synthetics sowie Mischgewebe die Trommel füllen. – Bei Feinwäsche, Wolle, Seide und Polyacryl, Vorhänge die Trommel füllen.
-
Seite 22: Waschmittel Zugeben
Waschmittel zugeben Waschmittel und evtl. Textilveredler folgendermassen zugeben: ohne Vorwaschen mit Vorwaschen Vorwaschmittel – auf Trommel Hauptwaschmittel auf Trommel in Fach I Veredler (Weichspüler) in Fach II in Fach II Dosierung gemäss Angaben auf der Waschmittelver- packung. Textilveredler höchstens bis Marke MAX. einfüllen. - Seite 23 Schliessen Klappdeckel schliessen. – Nach dem Schliessen des Klapp- deckels blinken die Kontrollampen der Programmtasten während 15 Sekunden. Dies zeigt an, dass das Gerät zur Programmwahl bereit ist.
-
Seite 24: Waschprogramm Wählen
Waschprogramm wählen Um das Waschen zu starten, muss zuerst ein Programm gewählt werden. Anschliessend können Zusatzfunktionen zugeschaltet werden. Wird danach während 15 Sekunden keine Taste mehr angetippt, beginnt das gewählte Programm. Hinweis: Suchen Sie das für Ihre Wäscheart geeignete Programm anhand der «Programmtabellen»... - Seite 25 Programmtaste nach Wahl Zusatzfunktionstaste(n) nach Wahl...
-
Seite 26: Waschtemperatur Reduzieren
Start aufschieben Taste Startaufschub antippen (innerhalb von 15 Sekunden nach Programmwahl!). Durch wiederholtes Antippen die gewünschte Aufschubzeit einstellen. – Die eingestellte resp. die verbleibende Zeit bis zum Start des Pro- grammes wird angezeigt. – Während des Startaufschubs kann die verbleibende Aufschubzeit durch wiederholtes Antippen der Taste Startaufschub stundenweise bis auf Null verkürzt werden. -
Seite 28: Programm Abbrechen/Programmschritte Abwählen
Falsche Eingabe korrigieren Bevor das Programm gestartet hat, d.h. innerhalb von 15 Sekunden nach der Programmwahl: Erneut eine Programmtaste antippen. – Alle Kontrollampen der wählbaren Zusatzfunktionen blinken wie- der und alle Einstellungen sind gelöscht. Eine neue Wahl kann er- folgen. Wenn das Programm schon gestartet hat: Programm abbrechen, wie nachfolgend beschrieben. - Seite 29 Programmtaste nach Wahl (kann durch nochmaliges Drücken jederzeit beendet werden)
-
Seite 30: Waschen Beenden
Waschen beenden Der Klappdeckel kann am Programmende erst geöffnet werden, wenn die Anzeige auf 0h00 steht und die Kontrollampe Programmende blinkt. Die Trommelöffnung dreht sich automatisch nach oben. Öffnen des Klappdeckels während eines laufenden Programmes: Ein Öffnen des Klappdeckels nach dem Start des Programms kann während der ersten 10 Minuten durch Drehen des Deckelgriffs erfolgen. - Seite 31 Ende des Waschtages Wasserhahn schliessen. Netzstecker ausziehen oder Wandschalter ausschalten. Waschmittel-Behälter und Fangsieb reinigen (siehe «Pflege und Wartung»). Hinweis: Bei unterbrochener Stromzufuhr funktioniert der Über- schwemmungsschutz nicht, weshalb dann immer auch der Wasser- hahn zu schliessen ist!
-
Seite 32: Anzeigen
Anzeigen In diesem Kapitel wird die Bedeutung einiger Anzeigen näher erläutert. Kontrollampen Die Kontrollampen befinden sich im Tastenfeld der Programm- und eini- ger Zusatzfunktionstasten: Kontrollampen der Programmtasten – Alle Kontrollampen blinken: Zeigt während 15 Sekunden nach Schliessen des Klappdeckels an (bei eingeschaltetem Strom), dass das Gerät zur Programmwahl bereit ist. -
Seite 33: Digitalanzeige
Schleudern leuchtet nicht = Spülstop Weist während dem Ablauf eines Programmes darauf hin, dass durch Reduktion der Schleu- derdrehzahl auf Null ein Spülstop program- miert wurde, d.h. nach dem Weichspülen ver- bleibt die Wäsche im letzten Spülwasser, siehe «Waschen beenden». Digitalanzeige Waschtemperatur Nach Wahl eines Programmes wird während... -
Seite 34: Einweichzeit
Digitalanzeige Startaufschub Wurde ein Startaufschub gewählt, wird die verbleibende Zeit (in Stunden) bis zum Pro- grammstart angezeigt. A.. und F.. Blinkende Anzeigen beginnend mit A und F sind Alarm- oder Fehleranzeigen, siehe Kapi- tel «Störungen». Kindersicherung Kindersicherung ist eingeschaltet, siehe Kapi- tel «Kindersicherung». -
Seite 35: Störungen
Störungen Alarm- und Fehleranzeigen Alarm- und Fehleranzeigen blinken, wenn das Gerät die von ihm ver- langte Funktion nicht ausführen kann. Alarm- und Fehleranzeigen werden mit einem Buchstaben und einer Zahl dargestellt. Alarmanzeige «A9» blinkt Wassermangel – Wasserhahn nicht geöffnet. – Wassereinlauf-Filter verstopft, siehe «Pflege und Wartung: Wassereinlauf-Filter». - Seite 36 Fehleranzeige «F1 – F99» blinkt Das Gerät zeigt eine Betriebsstörung an. Fehleranzeige mit Taste Schnellgang quittie- ren, danach das Programm neu wählen. Wenn keine Reaktion erfolgt: Strom für ca. 1 Minute unterbrechen (Netzstecker ausziehen oder Wandschalter ausschalten). Strom wieder einschalten und prüfen, ob das Gerät betriebsbereit ist (Kontrollampen der Programmtasten müssen bei geschlossenem Klappdeckel bzw.
-
Seite 37: Pflege Und Wartung
Bei richtiger Dosierung der Waschmittel reinigt sich das Innere des Gerätes von selbst. Empfehlung: 1 x jährlich mit einem Schnellentkalker resp. Fettlöser durch- spülen. Bestell-Nr. bei V-ZUG: WK-Lit Schnellentkalker 45217173 WK-Lit Fettlöser 45217174 Das Äussere von Zeit zu Zeit mit einem feuchten Tuch abwischen und nachtrocknen. - Seite 38 Fangsieb Zur Vermeidung von Störungen im Ablauf ist das Fangsieb am Ende eines Waschtages zu reinigen. Falls sich im Falle einer Störung noch Wasser im Gerät befindet, ist ein flaches Auffanggefäss unter dem Front- deckel zu plazieren und das Fangsieb langsam herauszuziehen. Zum evtl.
- Seite 39 Zubehör und Ersatzteile Bestell-Nr. Fangsieb komplett 81.1355.03 – Dichtung (Verschraubung) 81.1355.05 – Filterbüchse 81.1355.27 1 Wassereinlaufschlauch kompl. mit Filter, P30.005 2 – Filtersieb P30.024 3 – Sichtglas P30.025 4 – Fiberdichtung P30.034 Ablaufschlauch W3.3540 Kappe (Saugheber Veredler) 81.1251.13...
-
Seite 40: Tips Rund Ums Waschen
Tips rund ums Waschen Allgemeines Farbige und weisse Textilien nicht zusammen waschen. Taschen von Kleidungsstücken leeren bzw. umdrehen und Fremdkörper (Münzen, Nägel, Büroklammern usw.) entfernen. Taschen von Arbeitskleidern aus der Metallindustrie ausbürsten (Metallspäne verursachen Wäscheschäden oder Rostflecken). Bettanzüge und Kissen zuknöpfen; Reissverschlüsse, Haken und Ösen schliessen;... -
Seite 41: Waschmitteldosierung
Seide, Kunstseide und Kunstfasern ertragen normalerweise kein maschi- nelles Waschen. Pflegesymbole beachten! Symbol «Handwäsche» Wolle darf nur maschinell gewaschen werden, wenn sie filzfrei ausge- rüstet und als «maschinenwaschbar» gekennzeichnet ist. Wollwaschmittel verwenden und Textilpflegesymbole beachten. Waschmitteldosierung Die notwendige Waschmittelmenge ist abhängig vom Verschmutzungs- grad der Wäsche, dem Wasserinhalt, der Wasserhärte und dem verwen- deten Produkt. -
Seite 42: Flüssige Waschmittel
Seifen-Waschmittel/Seifenflocken Für das Waschen mit Seifen-Waschmitteln sind Seifen-Waschprogramme einzustellen, siehe «Anhang: Programm-Festwerte einstellen». Weil Seife kein Kalkbindevermögen besitzt, sollte diese nur bei weichem oder mittelhartem Wasser (bis 25° franz. Härte) und unter Zugabe eines Kalkschutzmittels verwendet werden. Andernfalls kann sich im Gerät Kalkseife bilden, die sich in Form von «Fettläusen»... -
Seite 43: Programm-Festwerte Einstellen
Programm-Festwerte einstellen Die werkseitigen Programm-Festwerte (z.B. Wasserstand, Schleuderdreh- zahl, etc.) können vom Benützer verändert und speziellen Bedürfnissen angepasst werden. Hinweis: Die Einstellungen der Programm-Festwerte und der Kinder- sicherung können bei Bedarf durch den Kundendienst fixiert, d.h. vor weiteren Änderungen geschützt werden. Die Programm-Festwerte können nur bei geöffnetem Klappdeckel ver- ändert werden. -
Seite 44: Vorschlags-Schleuder-Drehzahl (E4)
Seifen-Waschprogramme (E3) Für das Waschen mit Seifenwaschmitteln müssen spezielle Seifen-Wasch- programme eingestellt werden. Dabei sind nur Programme ohne Vorwaschen möglich, weil an Stelle des Waschmittels der Wasserenthärter direkt auf die Trommel gegeben werden muss. Standard-Programm (konventionelle Waschmittel) Seifen Waschprogramm Programmwahl bei Einstellung «Seifen-Waschprogramm»: Nach Wahl des Programms, Taste Vorwaschen 2mal antippen (sonst läuft normales Vorwaschen). -
Seite 45: Einweich-Programme (E5)
Einweich-Programme (E5) Normaler Startaufschub (bis 15 Stunden) Einweich-Programm (1 bis 6 Stunden) Programmwahl bei Einstellung «Einweich-Programm»: Nach Wahl des Programmes, Taste Startaufschub 1– 6mal antippen. – Die Anzeige E 1h – E 6h erscheint für die Dauer des Einweiches. Während des Einweichens kann die verbleibende Einweichzeit durch wiederholtes Antippen der Taste Startaufschub stundenweise bis auf Null verkürzt und das Waschprogramm gestartet werden. -
Seite 46: Technische Daten
Technische Daten Höhe: 90 cm Breite: 66 cm Tiefe: 67 cm Gewicht: 162 kg Anschluss Wasserzuleitung: Kaltwasser G3/4" erlaubter Druck Wasserzuleitung: 1– 6 bar Max. Förderhöhe: 1,5 m Anschluss-Spannung: 400 V 3N 50 Hz Leistung: Heizung 5100 W Anschlusswert 5400 W Elektrische Absicherung: 10 A... -
Seite 47: Stichwortverzeichnis
Stichwortverzeichnis Abbruch Programm Abmessungen Absicherung elektrisch Alarmanzeigen Anschlüsse Anzeigen 8/30 Bedienungs- und Anzeigeelemente Betriebsstörung Datenschild Dauer der Programme 15/17 Digitalanzeige 31/32 E 1h–E 6h E1– E2 E3– E4 Eingabe korrigieren Einweich-Programm Ende des Waschtages Entleeren Entsorgung Ersatzteile F1–F99 Falsche Eingabe korrigieren Fangsieb Fangsieb kontrollieren/reinigen 18/29/36... - Seite 48 Hauptwaschmittel zugeben Imprägnieren, separat Inbetriebnahme, erste Intensivprogramm Kindersicherung Klappdeckel Klappdeckel öffnen 18/28 Klappdeckel schliessen Kontrollampen Kurzprogramm Pflegesymbole 14/16 Programm abbrechen Programm beenden mit anschliessendem Schleudern Programm beenden ohne Schleudern Programm wählen Programm-Festwert E1, Spülstop Programm-Festwert E2, «Plus» Wasser Programm-Festwert E3, Seifen-Waschprogramm Programm-Festwert E4, Vorschlags-Schleuder-Drehzahl Programm-Festwert E5, Einweich-Programme Programm-Festwerte...
- Seite 49 Sicherheitshinweise Sonderbehandlungen Spülen, separat Spülstop 11/31/41 Stärken, separat Start aufschieben Startaufschub 10/24 Stromverbrauch der Programme 15/17 Tasten 9/10/11 Temperatur Transportsicherung Trommeldrehzahlen Trommeltüre Trommeltüre öffnen Trommeltüre schliessen Unwucht Veredeln, separat Veredler zugeben Vorhänge Vorwaschen Vorwaschmittel zugeben Wäscheart 14/16 Waschmittel zugeben Waschmittel-Behälter Waschmitteldosierung Waschtag beenden Waschtemperatur reduzieren...
- Seite 50 Notizen Konzeption und Realisation: Dokman AG, 8049 Zürich Generalunternehmung für Produkte-, Markt- und Unternehmenskommunikation...
-
Seite 51: Reparatur-Service
Hauptsitz in Zug, Tel. 041/767 67 67. Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an das Garantiejahr einen Servicevertrag abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen. V-ZUG AG, CH-6301 Zug, 1995... - Seite 52 Waschmittelbehälter und Fangsieb reinigen Klappdeckel auflegen 10 Wasserhahn zu/Strom aus Aber lesen Sie bitte zuerst die wichtigen Hinweise auf Seite 2! Modell 215 V-ZUG AG Industriestrasse 66 6301 Zug Telefon 041/767 67 67 J215.10 Service-Center: Telefon 0800 850 850 0698/2...
