8 | Angaben zum Produkt
2.8.2

Anschluss-Set

12
13

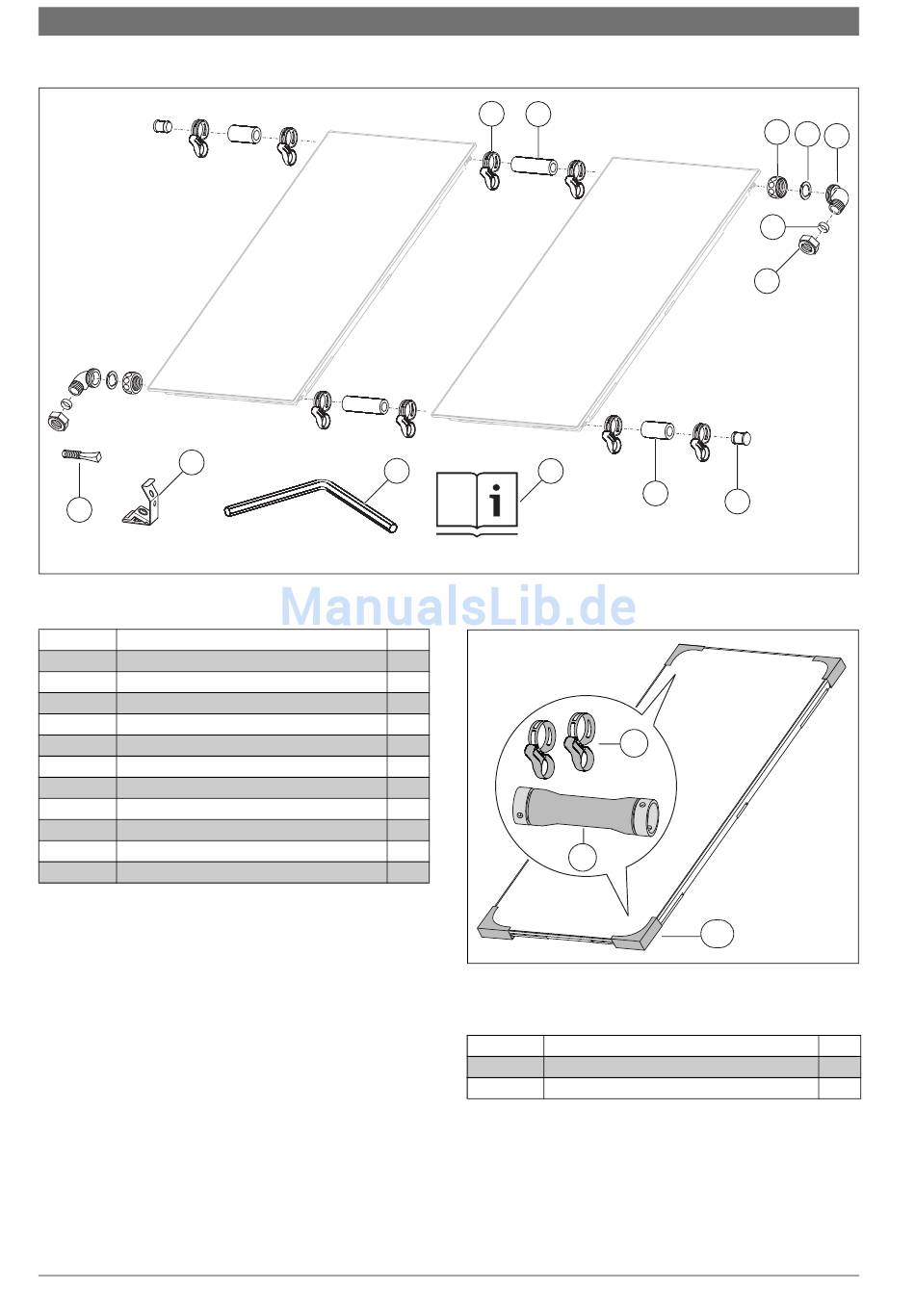

Bild 6 1 Anschluss-Set Flachdach und 2 Verbindungs-Sets
Anschluss-Set für ein Kollektorfeld:
Pos. 1 Federbandschelle (1 x als Ersatz)
Pos. 3 Mutter G1
Pos. 4 Klemmscheibe
Pos. 5 Winkel
Pos. 6 Klemmring 18 mm
Pos. 7 Überwurfmutter R¾
Pos. 8 Blindstopfen
Pos. 9 Solarschlauch 55 mm
Pos. 10 Installations- und Wartungsanleitung
Pos. 11 Schlüssel SW5
Pos. 12 Halterung für Vorlaufleitung
Pos. 13 Stopfen für Tauchhülse (Kollektorfühler)
Tab. 7
6 720 811 386 (2016/11)
1 2
11 10
2.8.3

Kollektor mit 2 Verbindungs-Sets

5 x
2 x
2 x
2 x
2 x
2 x
2 x
2 x
1 x
1 x
2 x
1 x
Bild 7 2 Transportschutzecken beinhalten je 1 Verbindungs-Set
(1 Verbindungs-Set enthält je 2 Federbandschellen und 1 So-
larschlauch)
Pos. 1 Federbandschelle
Pos. 2 Solarschlauch 145 mm mit Stopfen
Pos. 10 Transportecke mit Verbindungs-Set
Tab. 8
9
8
6720647803-02.1T
1
2
10
3 4 5
6
7
D
6720640298.06-1.ST
4 x
2 x
2 x
FKC-2
