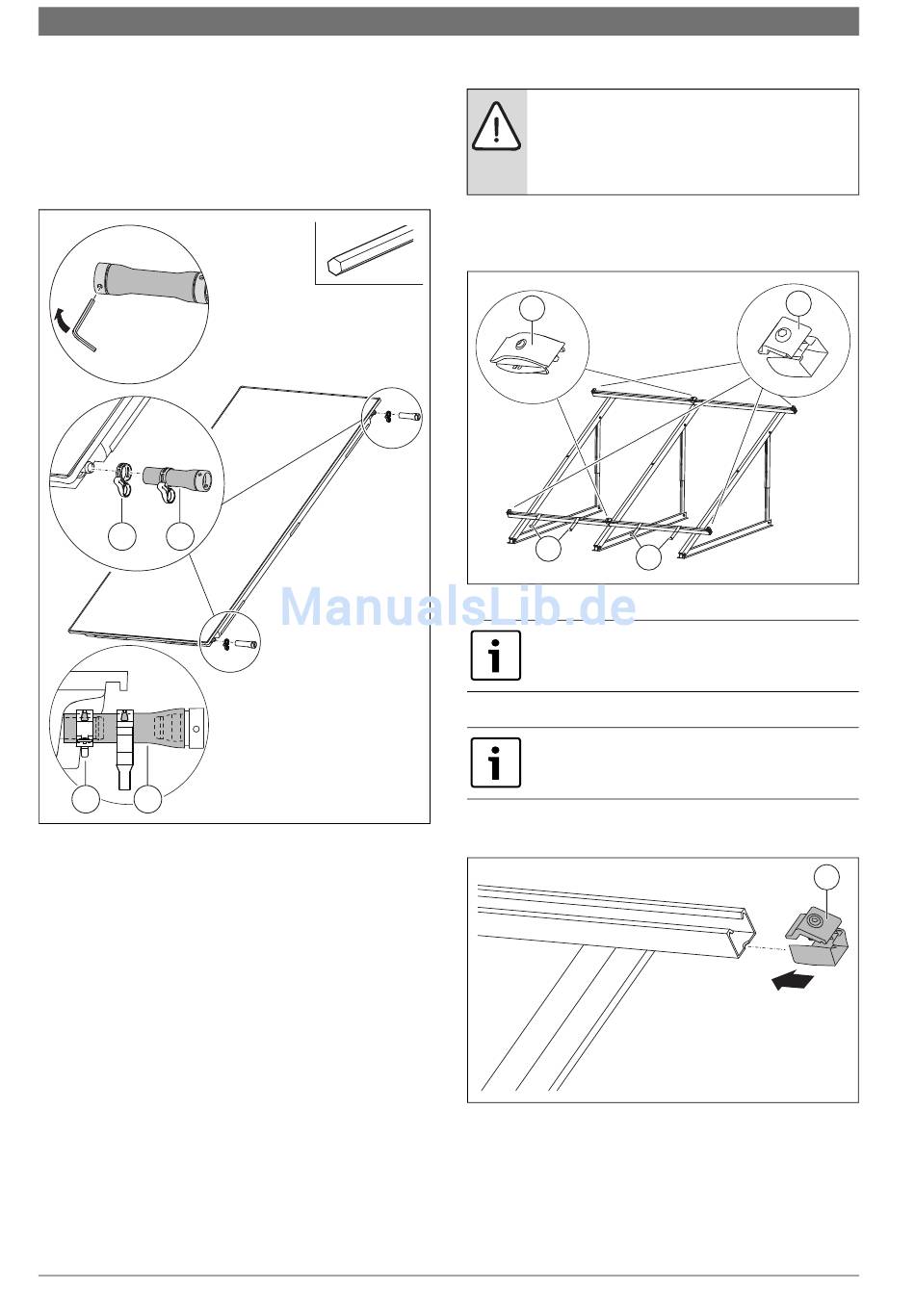

26 | Montage der Kollektoren
8.1.2
Verbindungs-Set montieren
▶ Verbindungs-Set aus den Transportecken entnehmen.
1. Nur einen Stopfen mit Schlüssel SW5 herausziehen.
2. Solarschlauch [2] mit Federbandschellen auf den Kollektoran-
schluss stecken.
3. Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
1.
2.
1
2
3.
1
2
Bild 47 Verbindungs-Set am zweiten und allen weiteren Kollektoren
6 720 811 386 (2016/11)
B
6720640298-34.1ST
8.2

Kollektoren befestigen

WARNUNG: Verletzungsgefahr durch herunterfallende
Kollektoren.
▶ Sicherstellen, dass die Montagetaschen im Kollek-
torgehäuse frei von Beschädigungen und frei zugäng-
lich sind.
Die Kollektoren werden auf den Profilschienen in der Mitte mit doppel-
seitigen [1] und an den Enden einer Kollektorreihe mit einseitigen Kol-
lektorspannern [2] befestigt.
1
3
Bild 48
Die Kunststoffteile an den Kollektorspannern haben kei-
ne tragende Funktion. Sie erleichtern nur die Montage.
8.2.1

Einseitige Kollektorspanner rechts montieren

Erst wenn der letzte Kollektor montiert ist, den einseiti-
gen Kollektorspanner links montieren.
▶ Kollektorspanner [1] in die Profilschiene schieben und in das Lang-
loch einrasten lassen.
Bild 49
2
3
6720647803-33.1T
6720647803-34.1T
1
FKC-2
