2.4.3

Anschluss-Set (Hydraulische Verbindung)

1 2
6720646203-30.1ST

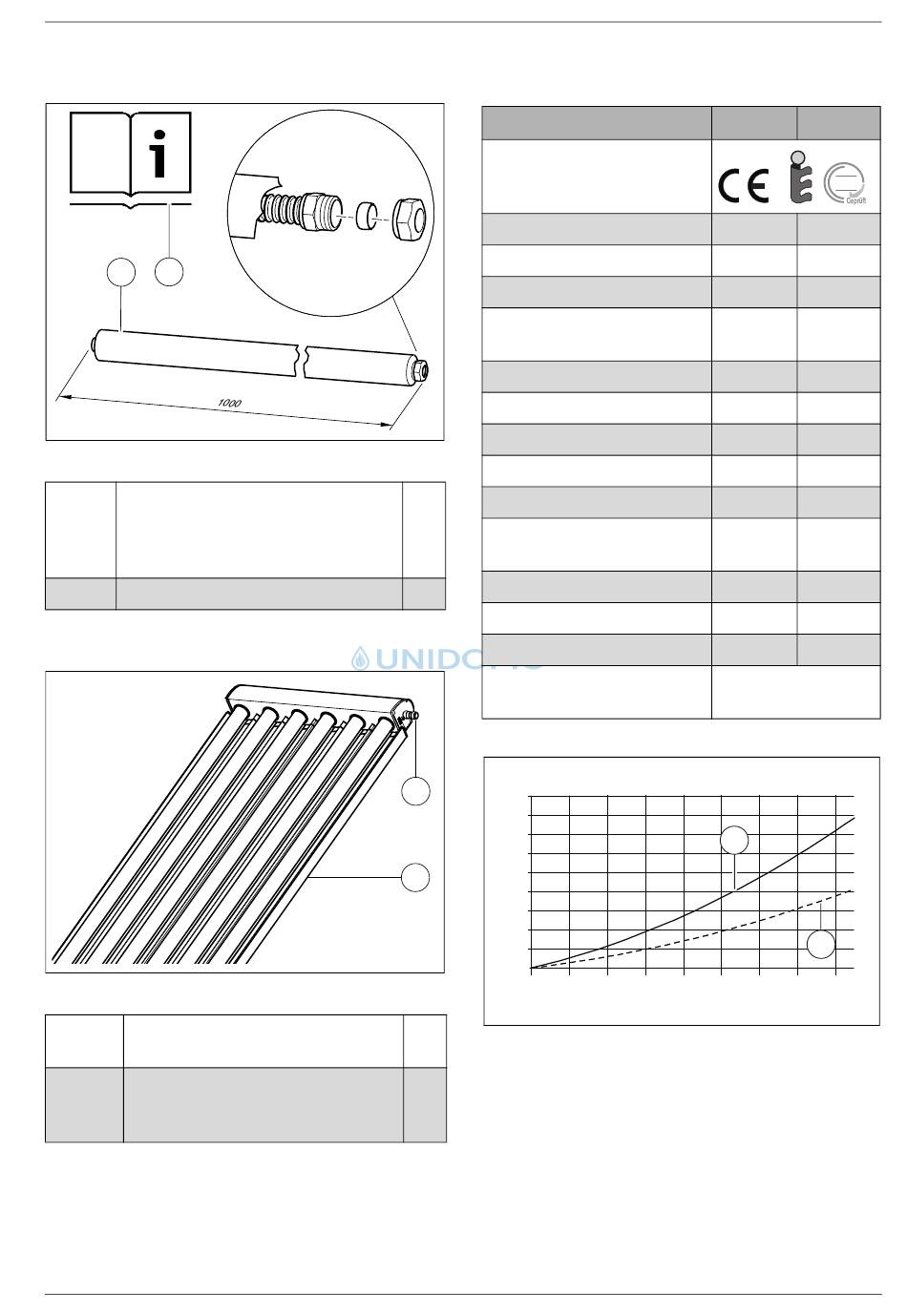

Bild 6 Lieferumfang Anschluss-Set
Pos. 1 Anschlussrohr komplett (incl. Edel-
stahlwellrohr, Dämmung und Klemm-
ringverschraubung 18 mm für
Anschluss an die Rohrleitung)
Pos. 2 Installations- und Wartungsanleitung
Tab. 5
2.4.4

Kollektor

Bild 7 Kollektor mit Verbindungsnippel
Pos. 1 Verbindungsnippel als Verbinder
zwischen den Kollektoren
Pos. 2 Kollektor VK140-1/VK280-1 beste-
hend aus: Vakuumröhren, CPC-Spie-
gel, Sammelkasten
Tab. 6
6 720 646 203 (2011/05) DE/AT/CH
2.5

Technische Daten

Zertifikate
Breite
Tiefe
Länge
Kollektoranschluss, Vor- und
Rücklauf
Absorberinhalt
Aperturfläche
Absorberfläche
Bruttofläche
2 x
Gewicht netto
zulässiger Betriebsdruck Kol-
lektor (p
Prüfdruck (p
1 x
Stillstandstemperatur, max
Anzahl Glasröhren
Glasröhre: Röhrenlänge /
Außen Ø / Innen Ø
Tab. 7
mbar
1
180
160
140
120
100
2
80
60
40
20
6720646203-31.1ST
0
0
1 x
Bild 8
1 Druckverlustkurve für VK280-1
1 x
2 Druckverlustkurve für VK140-1
)
max
)
pr
1 2 3 4
l/min
Druckverluste der Kollektoren
Angaben zum Produkt
VK140-1 VK280-1
DIN
0,70 m 1,40 m
0,10 m 0,10 m
2,06 m 2,06 m
15 mm 15 mm
0,97 l 2,12 l
2 2
1,28 m 2,57 m
2 2
1,29 m 2,58 m
2 2
1,45 m 2,86 m
24 kg 43 kg
10 bar 10 bar
13 bar 13 bar
301 °C 301 °C
6 12
1920 mm /
47 mm / 37 mm
1
2
5 6 7 8
6720646552-16.1ST
7
