6.3.2 Beschwerungswannen
▶ Kollektorstützen gemäß ermittelten Abstandsmaßen (
Kapitel 6.2.2, Seite 18) aufstellen.
▶ Je Kollektor 4 Beschwerungswannen [2] in untere Profile [1] und in-
einander [3] hängen.
▶ Beschwerung (Betonplatten, Kies o. Ä.) in Beschwerungswannen le-
gen (Gewicht:  Tabelle 16, Seite 20).
1

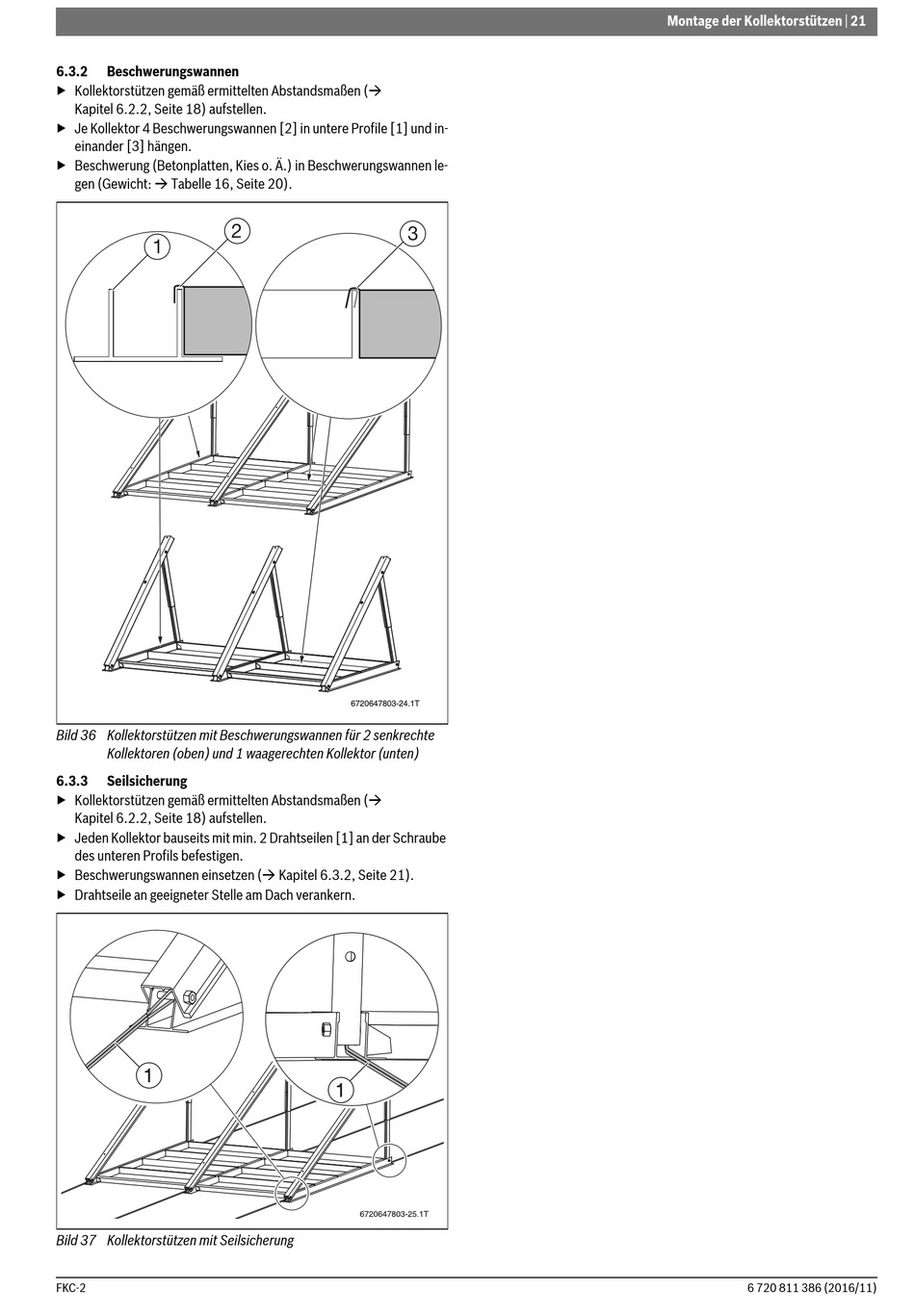

Bild 36 Kollektorstützen mit Beschwerungswannen für 2 senkrechte
Kollektoren (oben) und 1 waagerechten Kollektor (unten)
6.3.3

Seilsicherung

▶ Kollektorstützen gemäß ermittelten Abstandsmaßen (
Kapitel 6.2.2, Seite 18) aufstellen.
▶ Jeden Kollektor bauseits mit min. 2 Drahtseilen [1] an der Schraube
des unteren Profils befestigen.
▶ Beschwerungswannen einsetzen ( Kapitel 6.3.2, Seite 21).
▶ Drahtseile an geeigneter Stelle am Dach verankern.
Bild 37 Kollektorstützen mit Seilsicherung
FKC-2
2
6720647803-24.1T
3
