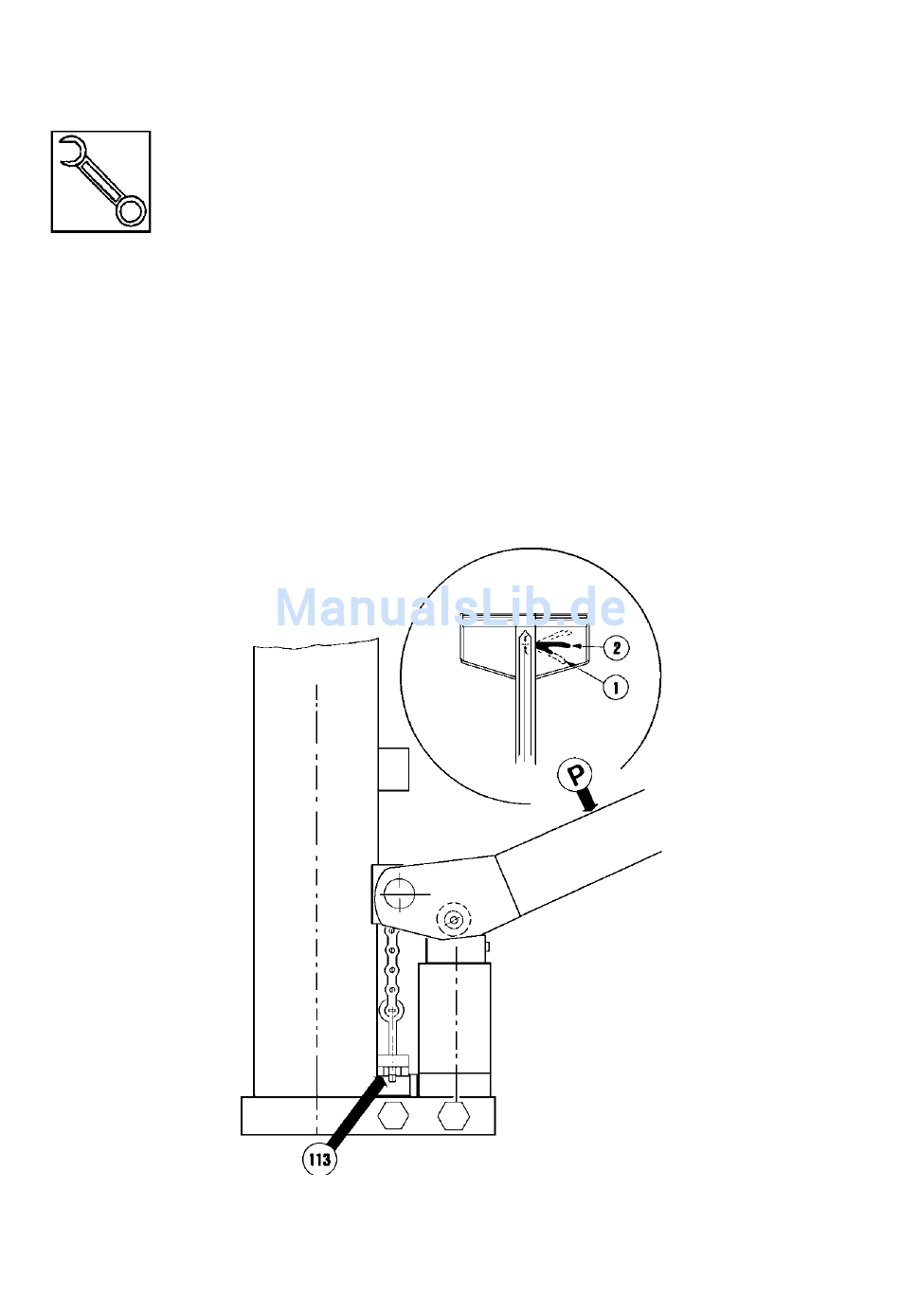

4.8 Einstellung des Senkmechanismus
Der Senkmechanismus ist richtig eingestellt wenn:
Schnellhub = wenn die Auslöseklinke in der unteren Position
Normalhub = wenn die Sperrklinke des Auslösehandgriffs
Wenn das nicht der Fall ist, ist wie folgt zu justieren:
1. Auslösehandgriff in Normalstellung
(Sperrklinke eingerastet) (2)
2. Pumpenhandgriff ganz nach unten drücken (P)
3. In dieser Stellung die Mutter Pos. 113 möglichst fest anziehen
- ohne daß die Senkbewegung der Gabeln aktiviert wird.
steht (1)
eingerastet ist (2)
13
