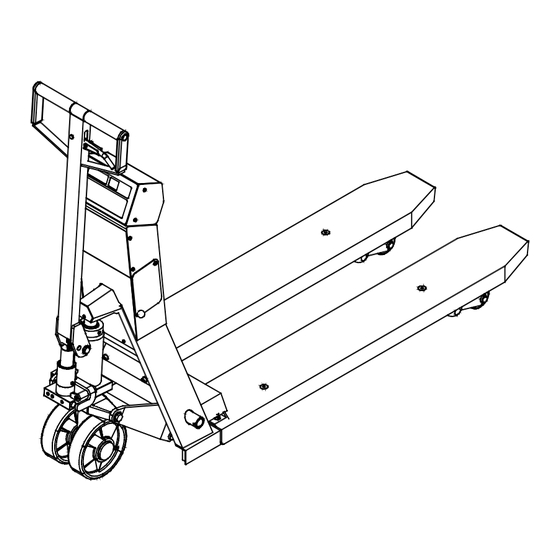

Logitrans PVD 2000/3 Betriebsanleitung

Gabelhubwagen mit digitalwaage lws 400 / lws 600
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
WWW.L .L .L .L .LOGITRANS
WWW
WWW
OGITRANS.COM
OGITRANS
OGITRANS
WWW
WWW
OGITRANS
PVD 2000/3
PVD 2000/3
PVD 2000/3
PVD 2000/3
PVD 2000/3
Gabelhubwagen
Gabelhubwagen
Gabelhubwagen
Gabelhubwagen
Gabelhubwagen
mit
mit
mit
mit
mit
Digitalwaage
Digitalwaage
Digitalwaage
Digitalwaage
Digitalwaage
L L L L L WS 400 / L
WS 400 / L
WS 400 / L
WS 400 / L WS 600
WS 400 / L
.COM
.COM
.COM
.COM
WS 600
WS 600
WS 600
WS 600
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Logitrans PVD 2000/3

Inhaltszusammenfassung für Logitrans PVD 2000/3

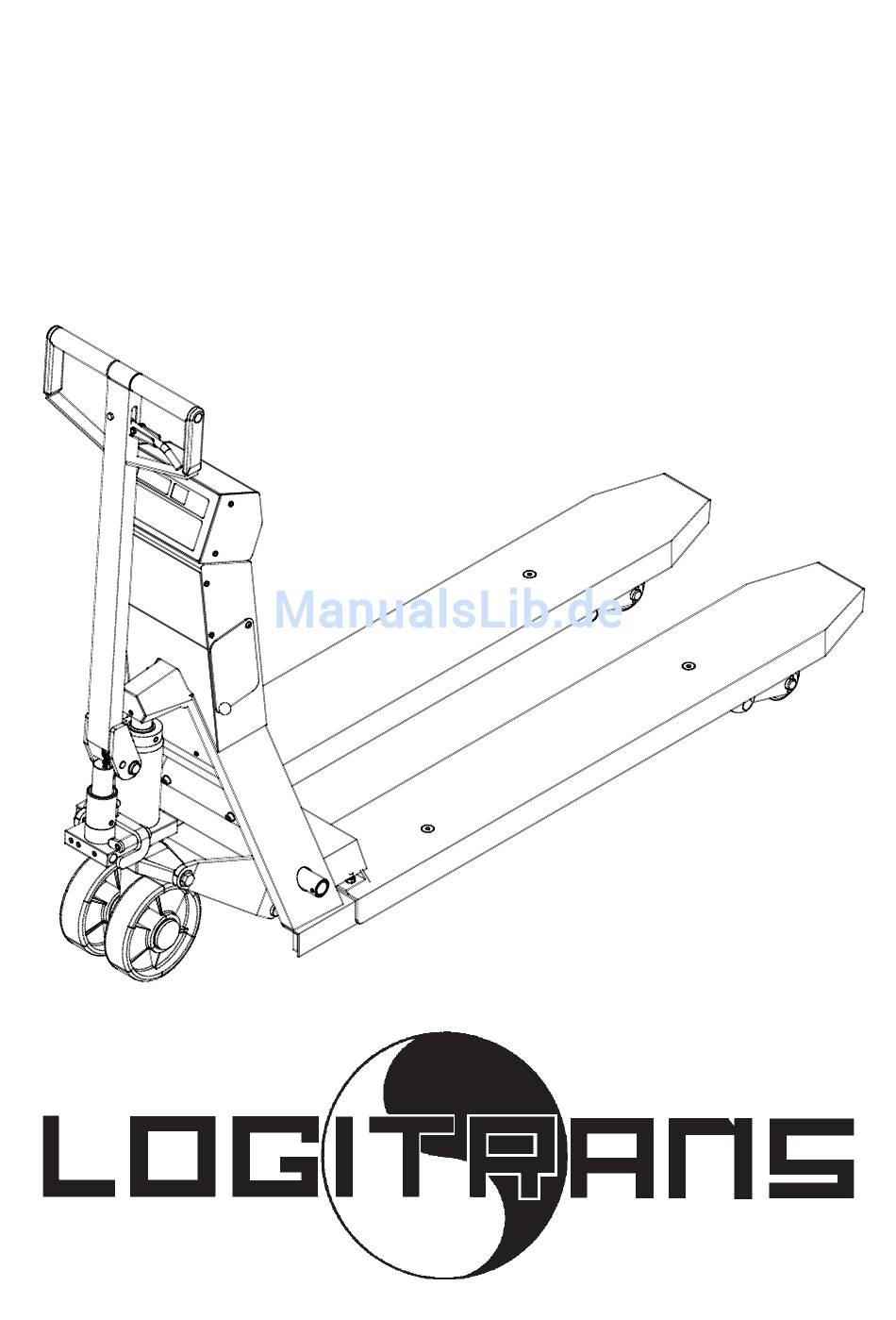

  • Seite 1 L L L L L WS 400 / L WS 400 / L WS 400 / L WS 600 WS 600 WS 400 / L WS 400 / L WS 600 WS 600 WS 600 WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS OGITRANS.COM .COM .COM .COM OGITRANS .COM...

  • Seite 2: Eu-Konformitätserklärung

    Logitrans A/S Hillerupvej 35 DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: Gabelhubwagen Typ: PVD 2000/3 Herstellungsjahr/ Serien-Nr.: in Übereinstimmung mit den Bestimmungen der: • RICHTLINIE DES RATES Nr. 98/37/EG • RICHTLINIE DES RATES Nr. 89/336/EWG hergestellt worden ist. in Übereinstimmung mit den Bestimmungen des Standards: •...
  • Seite 3 1.0 Vor dem ersten Hub... Der Logitrans Gabelhubwagen entspricht in der Ausführung den behördlichen Sicherheitsvorschriften Dieses Betriebsanleitung enthält u.a. Angaben über: -Vorschriftsmäßige Verwendung -Physische Begrenzungen des Erzeugnisses -Gefahren bei unsachgemäßer Anwendung - Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig! (Wenn weitere Informationen über das Wiegesystem erwünscht sind, lesen...

  • Seite 4: So Wird Der Gabelhubwagen Bedient

    2.0 So wird der Gabelhubwagen bedient VERWENDUNG DES GABELHUBWAGENS - PALETTENHANDHABUNG - Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieben/Ziehen - Pumpe - hochpumpen und wiegen Die Palette kann - entweder der Länge nach - oder quer gehoben und transportiert werden...
  • Seite 5 2.1 Die 3 Stellungen des Handgriffs 1. Heben 2. Fahren 3. Senken 2.1.1 Heben 2.1.2 Fahren 2.1.3 Senken...

  • Seite 6: Optimale Sicherheit

    3.0 Optimale Sicherheit 3.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. PVD 2000/3 : 2000 Kg Bitte denken Sie daran, daß der Gabelhubwagen für gleichmäßige Belastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen.

  • Seite 7: Persönliche Sicherheit

    3.2 Persönliche Sicherheit 3.3 Sicherheitsventil/Überdruckventil Das Überdruckventil des Gabelhubwagens ist vom Hersteller auf die konstruktions- mäßig maximale Last eingestellt. Diese Einstellung ist eine Überlastungssicherung des Hubwagens, damit dieser nicht durch unbeabsichtigtes Heben einer zu großen Last beschädigt wird. - Ist das Überdruckventil defekt, ist der ganze Ventileinsatz auszuwechseln. Den beim Händler bestellten Ventileinsätzen ist eine Auswechselungsanleitung beigelegt.

  • Seite 8: Lang Lebe Der Gabelhubwagen

    4.0 Lang lebe der Gabelhubwagen Die Lebensdauer des Gabelhubwagens wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. "Vorbeugen ist besser als Reparieren" - deshalb ist in erster Linie für folgendes zu sorgen für: - Richtige Benutzung - Regelmäßige Reinigung - Rechtzeitigen Ölwechsel...

  • Seite 9: Undichtheiten An Dichtungen

    4.3 Undichtheiten an Dichtungen Lokalisieren Sie, wo Öl austritt, und wechseln Sie danach defekte Dichtungen aus. (Siehe Ersatzteilliste). 4.4 Ventilkegel schließt nicht dicht Einige schnelle Pumpenhübe ausführen, so daß das Öl schnell am Ventilkegel vorbeifließt (am besten mit etwas Last auf der Gabel). Wenn das nicht hilft, muß...

  • Seite 10: Herstellung Von Überdruck

    4.7 Herstellung von Überdruck - Wagen ganz nach oben pumpen. - Schraube Nr. 120 lockern und Luft hineinströmen lassen. - Schraube wieder anziehen und Wagen senken. (Überdruck ist jetzt hergestellt). Schraube Nr. 120 4.8 Einstellung des Ventilsteuersystems - Justierung (siehe untenstehende Abbildung) Den Gabelhubwagen vom Boden heben.

  • Seite 11: Auswechseln Des Ventileinsatzes

    4.10 Auswechseln des Ventileinsatzes Wenn alle Fehlerbehebungsmöglichkeiten ohne befriedigendes Ergebnis probiert worden sind, ist der ganze Ventileinsatz auszuwechseln. Ventileinsatz: PVD 2000/3 400079 Der Einsatz enthält sowohl das Ventilsteuersystem als auch das Überdruckventil. Beim Händler bestellten neuen Ventileinsätzen ist eine Auswechselungsanleitung beigelegt, deshalb vor dem Auswechseln bestellen! Nach dem Auswechseln ist die Ölmenge im Tank, wie unter Ölwechsel (Punkt 4.2)

  • Seite 12: Fehlerbehebungsschlüssel

    5.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Gabelhubwagens können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. BEVOR SIE SICH AN IHREN HÄNDLER WENDEN..PROBIEREN SIE DEN FEHLERBEHEBUNGSSCHLÜSSEL! SYMPTOME UND BEOBACHTUNGEN A Der Wagen wird beim ersten Pumpenhub nicht angehoben, oder die Pumpe wirkt nicht im ganzen Pumpenhub B Der Wagen hebt sich trotz wiederholter Pumpversuche nicht C Der Wagen hebt nicht auf maximale Höhe...
  • Seite 13 Ursache Ausbesserung Siehe Punkt 3.1 Last größer als max. zuläßig Siehe Punkt 4.1 Ölmangel Siehe Punkt 4.9 Ventilsteuersystem außer Einstellung /4.10 Undichtheiten an Dichtungen Siehe Punkt 4.3 Siehe Punkt 4.4 Ventilkegel schließt nicht dicht Gumminoppe Auslösezapfen sitzt fest im Steuerventil auswechseln.

  • Seite 14: Guter Kundendienst Nach Dem Kauf

    Durchführung der erforderlichen Service-Intervalle durch einen qualifizierten Fachmann nicht belegt werden können. Checkliste und Spezifikationen bezüglich Service- und Sicherheits-Inspektionen können Sie bei Ihrem Logitrans Händler bestellen. 6.5 Haftungsausschluß Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden, die aufgrund von Mängeln, Fehlern oder falschem Gebrauch von dem gelieferten Produkt...

  • Seite 15: Periodische Sicherheitsinspektionen

    Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vorge- schrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Gebrauchsanweisung vorzunehmen. S654 WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS .COM .COM OGITRANS OGITRANS.COM...
