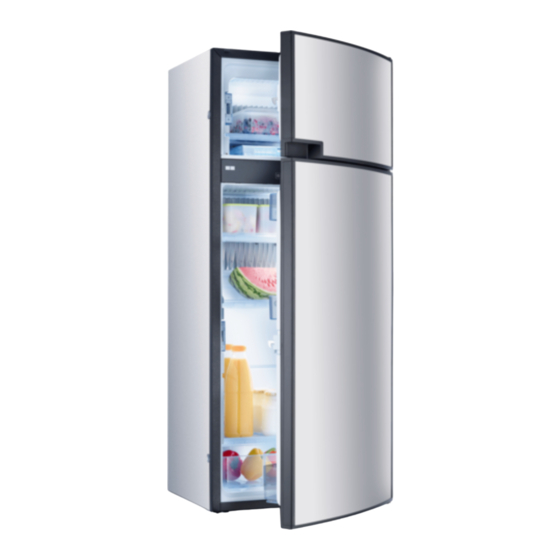

Dometic RMD 8501 Installationsanleitung
Absorber-kuhlschrank fuer freizeitfahrzeuge
Vorschau ausblenden
Andere Handbücher für RMD 8501:
- Einbauanleitung (120 Seiten) ,
- Bedienungsanleitung (26 Seiten) ,
- Montageanleitung (52 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic RMD 8501
Inhaltszusammenfassung für Dometic RMD 8501
- Seite 1 Installationsanleitung Absorber-Kühlschrank für Freizeitfahrzeuge RMD 8501 RMD 8505 RMD 8551 RMD 8555 ABSORBER-KÜHLSCHRANK INSTALLATIONSANLEITUNG INSTALLATION INSTRUCTIONS ABSORPTION REFRIGERATOR T.B. MBA 02/2009 Type C40 / 110 Deutsch 822 6114 - 00...
- Seite 2 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.com © Dometic GmbH - 2009 - Änderungen vorbehalten - Gedruckt in Deutschland...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ......... . . Einleitung . -
Seite 4: Allgemeines
1.0 Allgemeines Einleitung Kein Teil dieser Anleitung darf ohne die schrift- Beim Einbau des Gerätes müssen die techni- liche Genehmigung der Dometic GmbH, schen und administrativen Vorschriften des Siegen, reproduziert, kopiert oder sonstwie Landes, in dem das Fahrzeug zum ersten Mal verwendet werden. -
Seite 5: Gewährleistung
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Gewährleistung. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Bedienungsanleitung führt zum Erlöschen der Gewährleistung und zum Ausschluss von... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise 2.0 Sicherheitshinweise Bestimmungsgemäße GEFAHR! Verwendung Überprüfen Sie niemals gasführende Teile Dieser Kühlschrank ist für den Einbau in und Leitungen mit einer offenen Flam- Freizeitfahrzeuge Wohnwagen oder me auf Undichtigkeit ! Reisemobile vorgesehen. Das Gerät ist für Es besteht Brand- oder Explosionsgefahr. diese Anwendung in Konformität mit der EU- Gasgeräterichtlinie baumustergeprüft. -
Seite 7: Modellbeschreibung
Kontakten mit dem Kundendienst oder der Ersatzteilbestellung. Gerätetiefe : 0 = Standard 5 = + 55mm 6 = + 65mm 4 = Breite 486mm RMD 8501 5 = Breite 525mm Modellreihe Zweitüriger Kühlschrank Refrigerator Mobile / Mobiler Absorberkühlschrank Abb. 1... -
Seite 8: Technische Daten
KWh / 380 g 41,5 kg • RMD 8555 1245x525x622 Technische Änderungen vorbehalten. Durchschnittsverbrauch gemessen bei einer durch- Alle Dometic Kühlschränke sind für den schnittlichen Umgebungstemperatur von 25°C in Anlehnung an ISO- Standard. Anschlussdruck mbar ausgerüstet. Verwenden Sie bei einem Anschluss an eine 50 mbar-Anlage den Truma Vordruckregler VDR 50/30. -
Seite 9: Einbauanleitung
25 mm betragen (Abb.5) . ten: Bei Abständen Tür/Gitter zwischen 25 mm und Die elektrische Installation muss nach den 45 mm empfehlen wir den Einbau des Dometic nationalen und örtlichen Vorschiften Lüfterkits (Artikel−Nr. 241 2985 − 00/0) , um erfolgen. -
Seite 10: Heckeinbau
Es muss eine geeignete Abdichtung zwischen dem rückseitigen Bereich des Kühlschranks und Abb. 5 dem Fahrzeuginnenraum vorgesehen werden. Dometic empfiehlt dringend, dies mittels einer Eine ungünstige Variante des Heckeinbaus ist flexiblen Dichtung auszuführen, um einen späte- seitliche Anbringung... -
Seite 11: Be- Und Entlüftung Des Kühlschranks
Die Belüftungsgitter müssen einen freien gleichmäßig am Gehäuse anliegen. Querschnitt von mindestens 400 cm² aufwei- sen. Dies wird mit dem Dometic Absorber Be- Der Raum, der sich zwischen Fahrzeugaussen- und Entlüftungssystem LS300 erreicht, das für wand und Kühlschrank befindet, ist gegenüber diesen Zweck geprüft und zugelassen ist. -
Seite 12: Installation Mit Dachentlüfter R500 Und Unterem Lüftungsgitter Ls300
Die Belüftungsgitter müssen einen freien Mindest - Ventilationshöhe ( mm) H Querschnitt von mindestens 400 cm² aufwei- ☺☺☺ ☺☺☺ sen. Dies wird mit dem Dometic Absorber Be- und Entlüftungssystem LS300 erreicht, das für Dachentlüfter R500 Unteres Gitter LS300 diesen Zweck geprüft und zugelassen ist. -
Seite 13: Einbau Der Lüftungssysteme
Einbau Einbau der Lüftungssysteme 4.3.1 Einbau LS300 Die korrekte Anbringung des unteren Lüftungs- Zum Einbau der Belüftungsgitter werden zwei gitters erleichtert den Zugang zu Gerätean- rechteckige Ausschnitte in der Größe von a = schlüssen und Funktionsteilen bei Wartungs- 249 mm x b = 490 mm in der Fahrzeugaußen- arbeiten . -
Seite 14: Einbau L205
Einbau Abgasführung 4.3.3 Einbau L205 (ohne Fliegennetz) Zum Einbau des Belüftungsgitters wird ein Die Abgasführung muss so gestaltet sein, dass rechteckiger Ausschnitt in der Größe von 451 die vollständige Ableitung der Verbrennungs- mm x 156 mm in der Fahrzeugaußenwand produkte nach außerhalb des Wohnraumes angebracht. -
Seite 15: Einbaunische
Lage einschieben lässt. Der Boden muss genügend Festigkeit haben um das Gewicht des Gerätes tragen zu können. Der Kühlschrank ist waagerecht in die Nische einzubauen. 4.5.1 Nischenmaße Modelle RMD 8501 RMD 8505 RMD 8551 RMD 8555 Höhe H Breite B Tiefe T Abb. -
Seite 16: Einsetzen Der Dekorplatte
Einbau Einsetzen der Dekorplatte VORSICHT! Dekorplatte mit Rahmen Ziehen Sie die seitliche Leiste (1) der Tür ab ( Leiste ist aufgesteckt, nicht verschraubt) Schieben Sie die Dekorplatte (2) ein und stecken Sie die Leiste (1) wieder auf. Abb. 32 Abb. 31 falsch richtig Rahmenlose Dekorplatte... -
Seite 17: Gasinstallation
Für ein Fahrzeug ist nur ein einheitlicher Anschlussdruck zulässig! Ein Hinweis− schild mit dem dauerhaften, gut lesbaren Hinweis auf den Betriebsdruck ist am Dometic Kühlschränke dieser Serie sind für den Aufstellungsort der Gasflasche gut sicht Anschlussdruck 30 mbar ausgerüstet. Verwen- bar anzubringen. -
Seite 18: Elektrische Installation
Stromversorgung für die wird, muss sie durch den Kundendienst Heizpatrone (Anschluss A/B in Schaltschemata von Dometic oder durch ebenso qualifi− ab S. 22) so auszuführen, dass sie beim ziertes Personal ersetzt werden, um Umdrehen des Zündschlüssels unterbrochen Gefährdungen zu vermeiden. -
Seite 19: Klemmleisten
Einbau 4.9.3 Klemmleisten Anschlüsse : Zum Betrieb der Gerätetypen MES und AES ist es unerlässlich, eine 12V-- Dauerversor- gung an den Klemmen C/D anzuschließen (Dauerversorgung für die Funktionselektro- nik). 4.9.4 D+ und Solaranschluss (nur bei AES−Modellen) D+ − Anschluss: Im >Automatic mode< wählt die AES- Elektronik automatisch die günstigste vorhan- Abb. -
Seite 20: Schaltschemata
Einbau 4.9.5 Schaltschemata Schaltschema RMD8xx1 : Abb. 39 Zum Betrieb des Gerätes ist es unerlässlich, eine 12V DC Dauerversorgung an den Klem- men C/D anzuschließen. (Dauerversorgung für die Funktionselektronik) - Seite 21 Einbau Schaltschema RMD8xx5 : Abb. 40 Zum Betrieb des Gerätes ist es unerlässlich, eine 12V DC Dauerversorgung an den Klem- men C/D anzuschließen. (Dauerversorgung für die Funktionselektronik)
- Seite 22 Einbau...
- Seite 23 Einbau...
