Gerätebeschreibung
Das Gruppensteuergerät GRM 05AC ermöglicht die Steue-
rung von einzelnen Heizgruppen, zum Beispiel einer Woh-
nung innerhalb einer Speicherheizungsanlage im Mehrfami-
lienhaus. Der witterungsgeführte Aufladewert des vorge-
schalteten Zentralsteuergerätes wird über eine Steuerlei-
tung dem Gruppensteuergerät zugeführt.
Mittels einer ED-Codierung ist das ED-Steuersystem so-
wohl des Eingangs- als auch das Ausgangssignals wählbar.
Technische Geräteinformationen
Anschlussspannung
Leistungsaufnahme
Eingangssignal an den Klemmen Z1, Z2:
Ausgangssignal an den Klemmen A1, A2:
Maximale Last
Gerätesicherung
Umgebungstemperatur
Schutzklasse
Schutzart
Norm
Platzbedarf
Befestigung
Anschlussklemmen
Abmessungen (B x H x T)
Gewicht
Einsteller E5 (Anpassung Eingangskennlinie)
Einsteller KUP (prozentuale Kennlinienreduzierung)
LED KU
leuchtet bei angesteuerter
Klemme KU
Einsteller KUP
Prozentualer Anteil des
Eingangssignales bei
Ansteuerung der
Klemme KU
Netzanschluss
Kennlinien-
umschaltung
2
Am Einsteller E5 kann das vom Zentralsteuergerät vorge-
gebene Ladeniveau prozentual angehoben oder gesenkt
werden.
Mit KUP kann die gewünschte prozentuale Ladung
(100...0%) in Abhängigkeit von der Ladegradvorgabe bei
angesteuerter Klemme KU eingestellt werden.
Lieferumfang
-
Gruppensteuergerät GRM 05AC
-
Montage- und Gebrauchsanweisung.
1/N/ AC 230V ~ 50 Hz
ca.1,5 VA
schwingungspaketgesteuerte Wechselspannung mit
Zykluszeit 5 bis 15 Sekunden, statistisches ED-Signal
schwingungspaketgesteuerte Wechselspannung mit
Zykluszeit 10 Sekunden
300 W
G-Schmelzeinsatz F2 nach DIN 41660 (1,6A L)
0° C bis 50° C
II nach DIN 57700, bei Einbau im Verteilerschrank
IP 20 nach EN 60529
DIN EN 50350 und DIN 44576 (Entwurf)
3 Teilungseinheiten nach DIN 43880
Hutschiene
7, Querschnitt 2,5 mm²
54 x 88 x 61 mm
ca. 190 g
–30% bis +30% (Werkseinstellung 0%)
100% bis 0% (Werkseinstellung 30%)

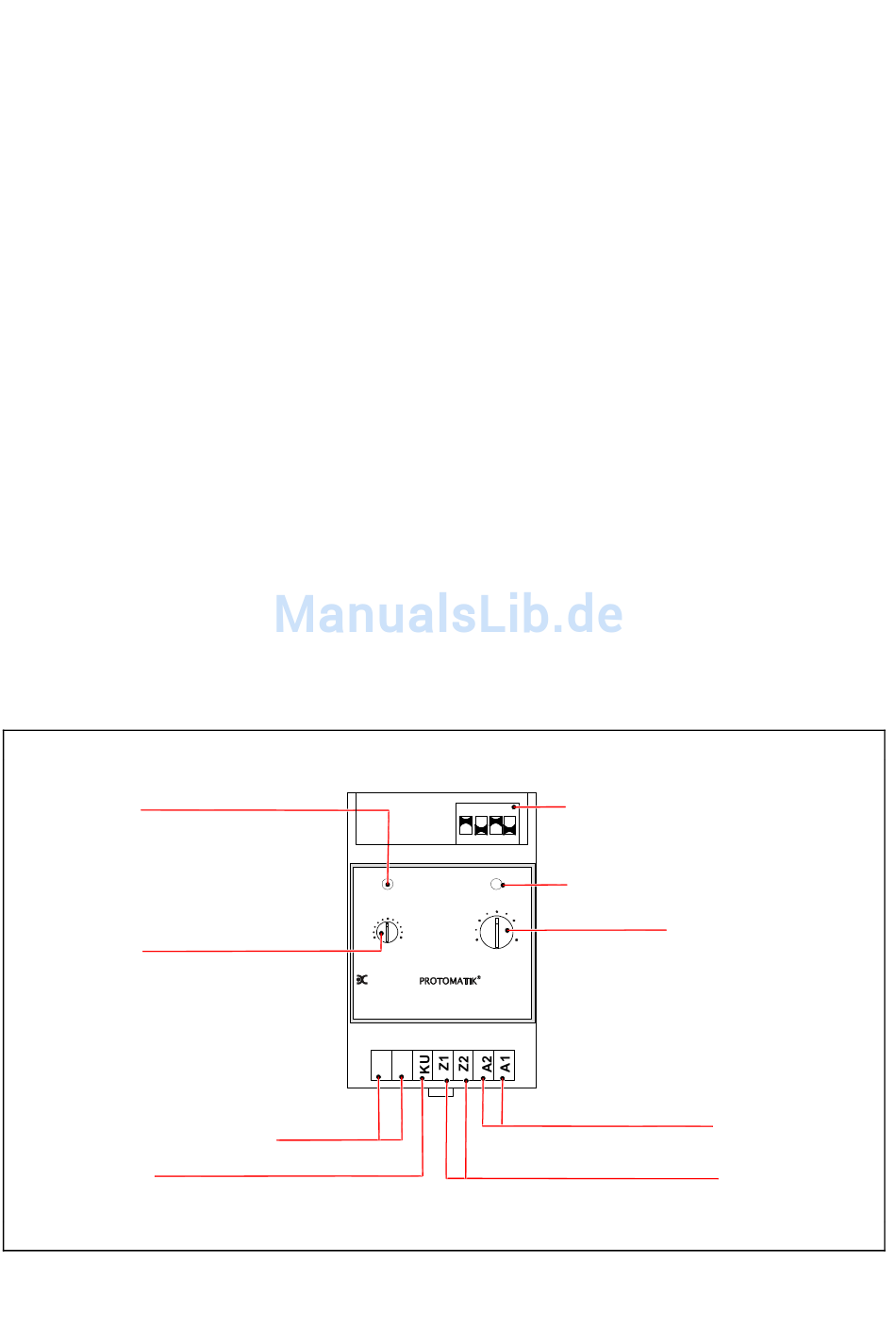

Gruppensteuergerät GRM 05 AC
ON
DIP
1
2 3 4
K U
E D
0
50
-15
100
0
-30
K U P / %
E 5 / %
D im plex
A C -G r u p p e n s te u e rg e rä t
GRM 05 AC
E -N r.: 2 1 /0 3 0 6(0 1 )
L N
L N
Z1
L N
Schalter ED*System
Kontrollleuchte
ED*Steuersignal
Einsteller E5
15
Prozentuale Erhöhung
30
oder Absenkung des
Steuersignals vom
Zentralsteuergerät
Steuersignal zu den
Speicherheizgeräten
Steuersignal vom
Zentralsteuergerät
