Installations- und Betriebsanleitung
er Sicherheitstemperaturbegrenzer (STB) ist in den
D
vorgefertigten Messstutzen im Abgasweg zu
montieren (s. Bild 7) mit maximal 30 cm Abstand zum
Abgasstutzen des Wärmetauschers.

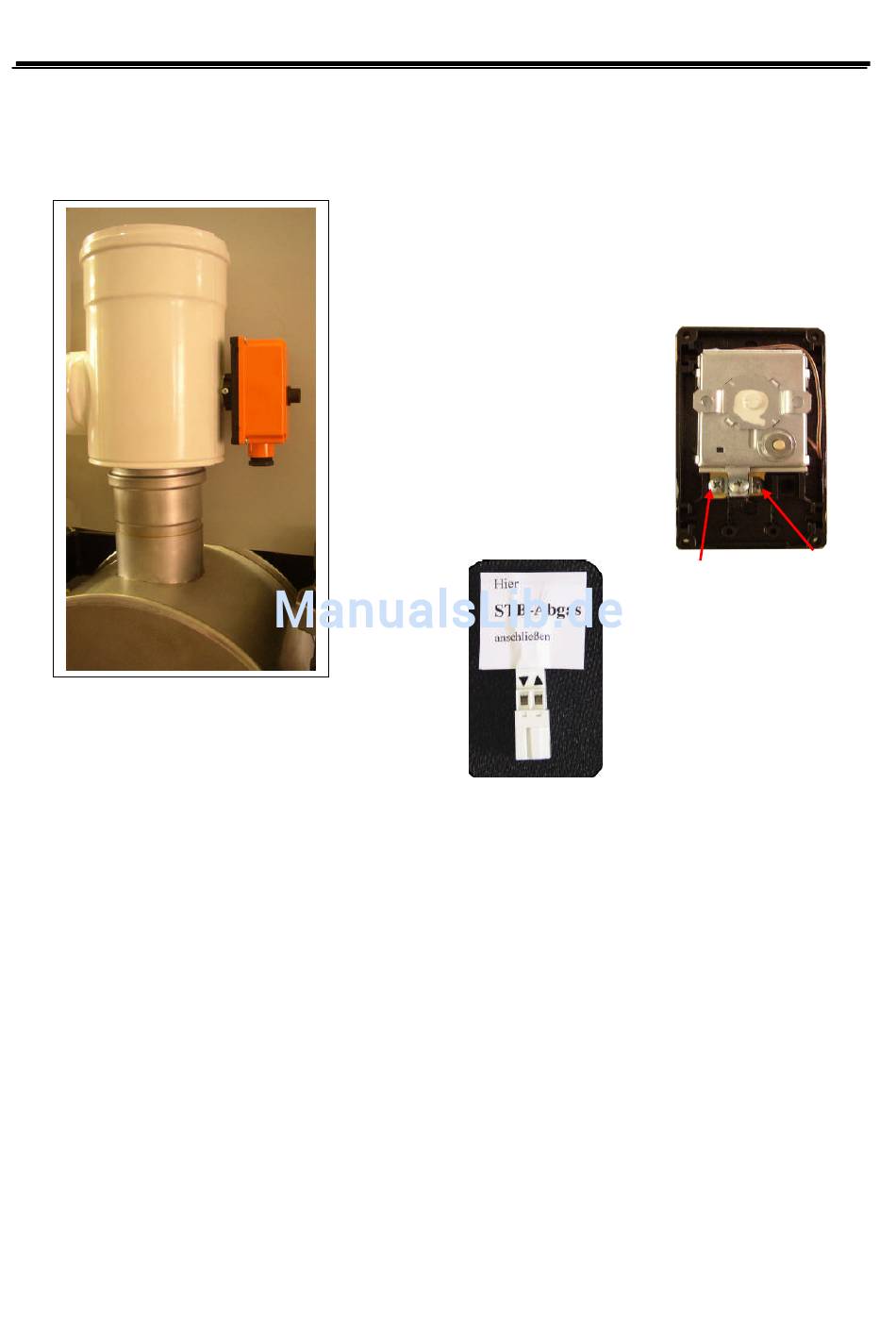

Bild 7
lektrische Verbindung Schaltfeld – STB Der
E
Abgas-STB muß in die Sicherheitskette der
Kesselregelung eingebunden werden. Zum Beispiel
durch Anschluss an den Kessel-STB am Schaltfeld.
Vor allen elektrischen Arbeiten ist die Anlage
spannungsfrei zu schalten !!!
Als Verbindungsleitung wird eine flexible Zweiader-
leitung HO5V 2x0,75 benötigt, je einmal Kabelschuhe
männlich und weiblich und zwei Lüsterklemmen. Den
genauen Anschluß am Kessel-STB entnehmen Sie bitte
dem Bild 7 (Pfeil). Ferner empfehlen wir dringend,
den Anschluss von einem Fachmann machen zu
lassen.
Mit Siemens oder Theta-Regler :
infacher ist der Anschluß bei der Theta oder dem
E
Siemensregler. Diesen haben wir für Sie vorver-
drahtet. Klemmen Sie die Zweiaderleitung an den
Öffnerkontakt (Klemme 11 und 12) des Abgas-STB
und verbinden sie das andere Ende der Leitung mit der
Lüsterklemme am Kesselschaltfeld (bei Siemens) oder
direkt an den weißen, gekennzeichneten Kontakt des
Theta-Reglers (Siehe Bild 10 ).
Bild 9
Anschlußklemmen
STB-Abgas
Bild 10
Beachten Sie in JEDEM Fall die Betriebsanleitung für
die jeweils eingebaute Regelung !!!
Nichtbeachtung führt zum Verlust der Gewährleistung
bzw. u. U. der Betriebserlaubnis der Anlage.
ACHTUNG !!!
Der Kessel kann nur in Betrieb genommen
werden, wenn der Abgas-STB an die Regelung
angeschlossen ist! Sicherheitsvorschrift !!!
Brennwertkessel
Gusskessel DK
11(1)
Stecker Sicherheitskreis
1 (SK1) an Klemme 2 der
-Regelung. Anstelle der
Theta
werkseitig angeschlossenen
Brücke den Abgas-STB an-
schließen.
HINWEIS:
Der Theta-Regler hat insgesamt
zwei Sicherheitskreis-Stecker
(SK1 und SK2), in dem
zweiten die Brücke belassen.
Seite 9
12(C)
