Installations- und Betriebsanleitung

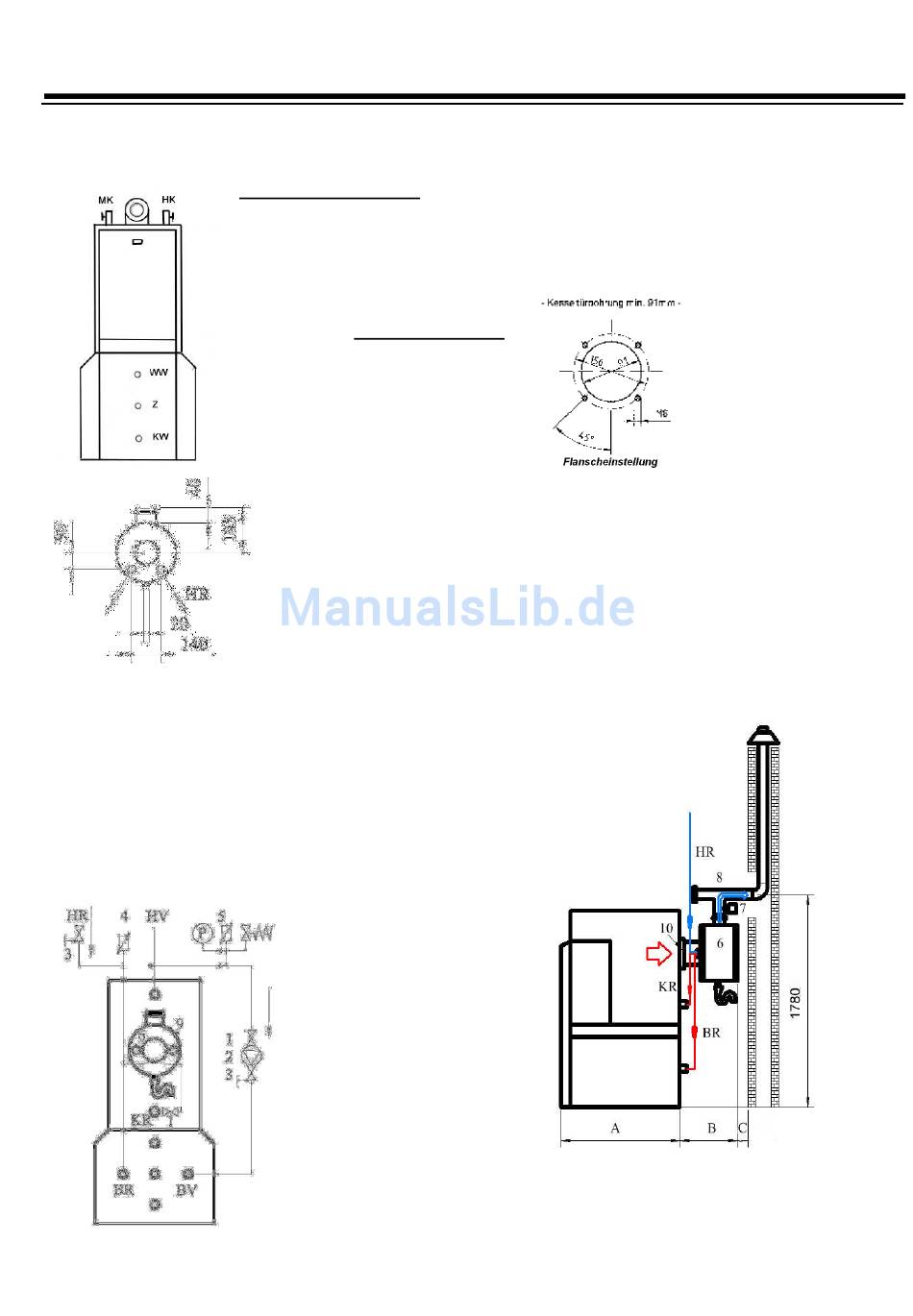

Maße mit
Brennwertkessel
Abb. unten links).
Kessel- und Boileranschlüsse
KV = Kesselvorlauf (Innengewinde)
KR = Kesselrücklauf
HV = Heizungsvorlauf
HR = Heizungsrücklauf
MK = Mischerkreis
HK = Heizkreis
WW = Warmwasser
KW = Kaltwasser
BV = Boilervorlauf
BR = Boilerrücklauf
Z = Zirkulation
DK 36/66
Zu beachten:
Hydraulische Anbindung:
Der AWT wird komplett in den Rücklauf eingebunden. Bei der Einbindung zwischen
Heizungs- bzw. Brauchwasserrücklauf und Kesselrücklauf erzielen Sie die maximale
Energieeinsparung (siehe Abb. unten links.
Hinweis: Im HANSA Heiz- und Mischerkreis ist jeweils 1 Rückschlagventil integriert!
Brennerflanschmaße
Achtung!
Kessel über den Füllhahn am Kessel-Rücklauf (KR) befüllen, dabei zum Entlüften die
Überwurfmutter unter
Wärmetauscher öfnen! Kugelhähne erst nach dem Befüllen öffnen!
Systembauteile
1 = Kugelhahn
2 = Ladepumpe
3 = Kugelhahn mit Rückschlagventil
4 = Entlüfter
5 = Sicherheitsgruppe
6 = Abgaswärmetauscher
7 = Meßstutzen mit STB- Abgas
8= Revisions T- Stück
SND 20/SND 30: (A = 920 + B = 350 + C = 200) = 1.470 mm
Kugelhähnen (3) lösen und Entlüftungsschraube (4) am
beiden
Gesamtmaß Anlagentiefe = A(Kessel)+B(AWT)+C(Abgas):
SND 44: (A = 920 + B = 415 + C = 200) = 1.535 mm
SND 50: (A = 1.120+ B = 415 + C = 200) = 1.735 mm
SND 60: (A = 1.120+ B = 510 + C = 250) = 1.880 mm
Brennwertkessel
Gusskessel DK
Bild 2
Seite 5
