Installations- und Betriebsanleitung
Abgaswärmetauscher
Technische Daten
10-40 kW
Eco X:
— weitere Daten siehe Tabelle 2 Seite 3 —

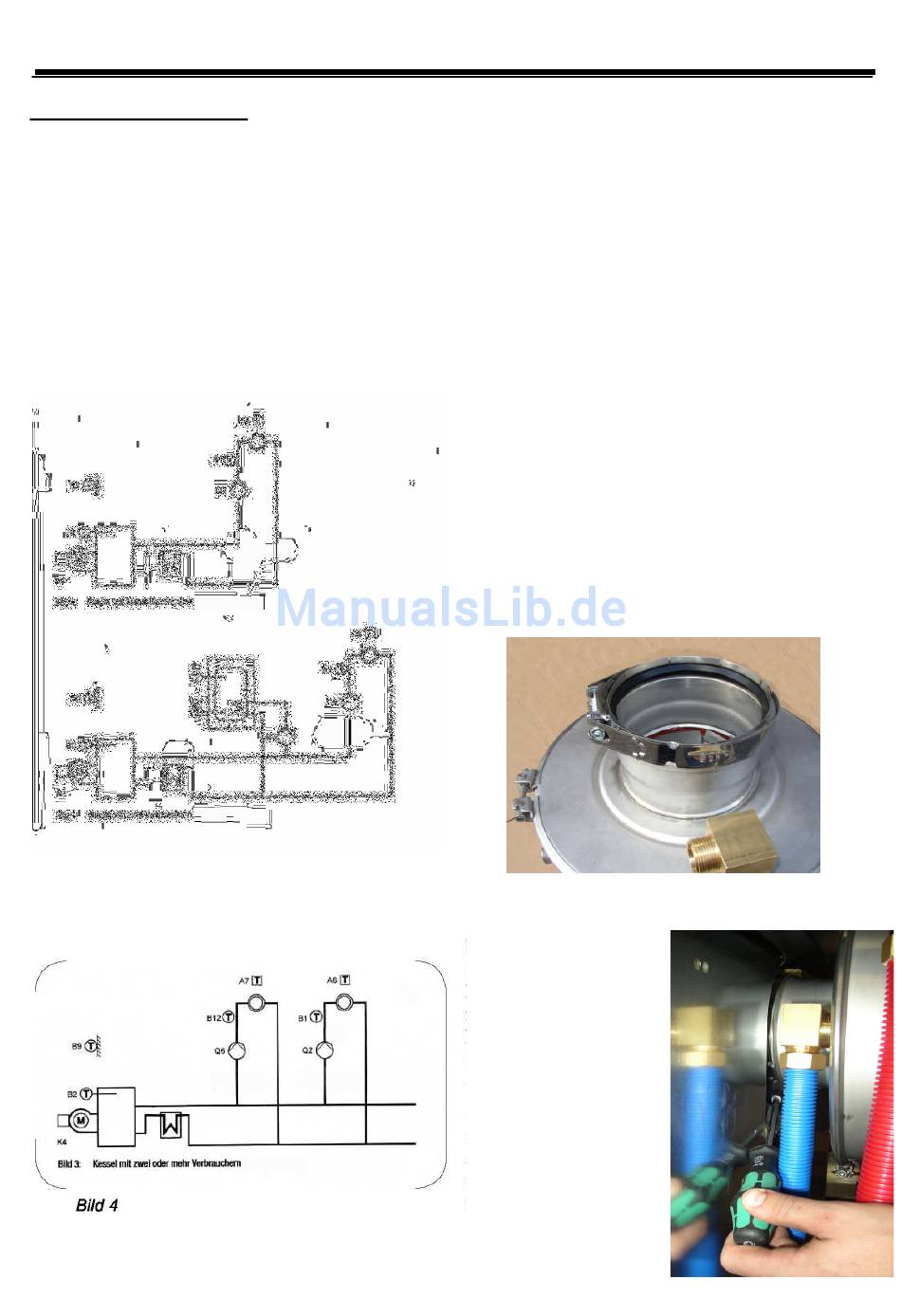

Anschlussbeispiele
ydraulische Anbindung: Der Abgaswärmetauscher
H
(AWT) wird komplett in den Rücklauf
eingebunden. Bei der Einbindung zwischen Heizungs-
bzw. Brauchwasserrücklauf und Kesselrücklauf
erzielen Sie die maximale Energieeinsparung (Siehe
Bild 3).
Bild 3
Seite 8
Montage
s empfiehlt sich, den Abgasweg im Schornstein
E
vor der Montage des Wärmetauschers zu instal-
lieren, da hier Montageprobleme auftreten könnten.
Hierzu die PVC-Abgasrohre (Muffe nach oben)
mit den Abstandshaltern vorsichtig im Schornstein
herunterlassen. Dabei beachten Sie, daß genügend
Platz für den Bogen und die Bogenbefestigung am
unteren Ende bleibt. Das Revisions T-Stück ist bei
baulicher Machbarkeit so zu setzen, daß die Kontrolle
des Abgasweges durch den ortsansässigen
Schornsteinfeger mit einem Spiegel möglich ist (siehe
Bild 2). Falls nicht, so muss ein weiteres Revisions T-
Stück im oberen Teil des Abgasweges eingebunden
werden, welches eine Besichtigung des Abgasweges
ermöglicht.
HINWEIS: Bei Abgaswegen länger als 6m kann es
je nach Bundesland und Region gefordert sein, ein
zusätzliches Revisionsstück im oberen Abgasweg
zu montieren. Fragen sie in jedem Fall bei Ihrem
zuständigen Schornsteinfeger nach.
or der Montage des Wärmetauschers die
V
Befestigungsschelle lösen und den Sitz der
Dichtung kontrollieren.
Bild 5
Den Wärmetauscher nun
mit einem 5er Inbus-
Schlüssel durch Anziehen
der Schelle auf den
Abgasstutzen befestigen.
Danach kann der AWT
hydraulisch angebunden
werden, wie in Bild 3 und
4 (bzw. Fotos auf S.6).
Brennwertkessel
Gusskessel DK
Bild 6
