Installations- und Betriebsanleitung
Schaltfeld
Für die Installation und Inbetriebnahme des
Schaltfeldes lesen Sie bitte die beigefügten Hinweise
und Betriebserklärung des Herstellers.
Inspektion, Wasserfüllung und Installation
Bevor die Installation in Betrieb genommen wird,
spülen sie die Installationsrohre mit Wasser durch, um
evtl. Baureste zu entfernen. Andernfalls haben Sie mit
Leistungsverlusten zu rechnen.
Nach Beenden der Anlageninstallation sollten zunächst
alle Leitungen und Rohre auf Dichtheit und Mängel
geprüft werden.
Überprüfen Sie, ob separate Installationsteile
richtig montiert wurden.
Die Wasserbefüllung sollte langsam
vorgenommen werden. Währenddessen können
Rohre und Leitungen auf Undichtigkeit geprüft
und die Rohre entlüftet werden.
Überprüfen Sie die Funktion der
angeschlossenen Messgeräte vor der
Inbetriebnahme der Anlage. Dieses
gilt besonders, wenn ein geschlossenes
Ausdehnungsgefäß installiert ist.
Überprüfen Sie den Druck der Installation mit
Hilfe des Druckanzeigers, der bei kaltem
Zustand einen Druck von 0,75 bar anzeigen
sollte.
Der Betriebsdruck darf nicht größer als der
Nenndruck des Kessels 3-4 bar sein.
TIP:
Kugelhähne sind mit Rückschlagventilen ausgerüstet
daher:
Kessel über den Füllhahn am Kessel-Rücklauf (KR)
befüllen, dabei zum Entlüften die Überwurfmutter un-
ter dem Kugelhahn (3) lösen (Beim Brennwertsystem
beide Kugelhähne)!
Kugelhähne erst nach dem Befüllen des Kessels
öffnen!
Seite 12
Inbetriebnahme
Wichtig!!
Die erste Inbetriebnahme muss unbedingt von einem
Fachmann durchgeführt werden.
Nach der Montage des Kessels und der Messgeräte
sollten vor Inbetriebnahme der Anlage folgende
Kontrollen durchgeführt werden:
Öffnen Sie die Brennstoffzufuhr für den Brenner.
Überprüfen Sie, ob Kesselwasser Vor- und
Rücklauf geöffnet sind
Überprüfen Sie, ob die Umwälzpumpe richtig
funktioniert (auf Drehrichtung achten). Bei
Montage in der Vorlaufleitung muss die Pumpe
das Wasser in Richtung Heizkörper, bei Montage
in der Rücklaufleitung muss die Pumpe das
Wasser in Richtung Heizkessel fördern.
Überprüfen Sie noch mal die gesamte Installation
auf Undichtigkeiten und nehmen Sie die
notwendigen Entlüftungsarbeiten an den
Heizkörpern vor.
Betriebskontrolle
Während der Inbetriebnahme des Kessels überprüfen
Sie die Anzeigen der Schaltfeldes.
Ist das Schaltfeld eingeschaltet ?
Funktioniert das Thermostat richtig ?
Die Einstellung des Schaltfeldes mit
Automatikprogramm 1,2 oder 3 !
Überprüfung der Elektroteile der Installation.
Überprüfung des Betriebsdrucks der Installation.
Dieser sollte bei einer Wassertemperatur von 70°-
90°C niedriger sein als der Einstellungsdruck des
Sicherheitsventils (unter 2,5 bar).
Überprüfen Sie, ob das Raumthermostat richtig
eingestellt wurde. (Nicht mit im Lieferumfang
enthalten, daher separat bestellen).

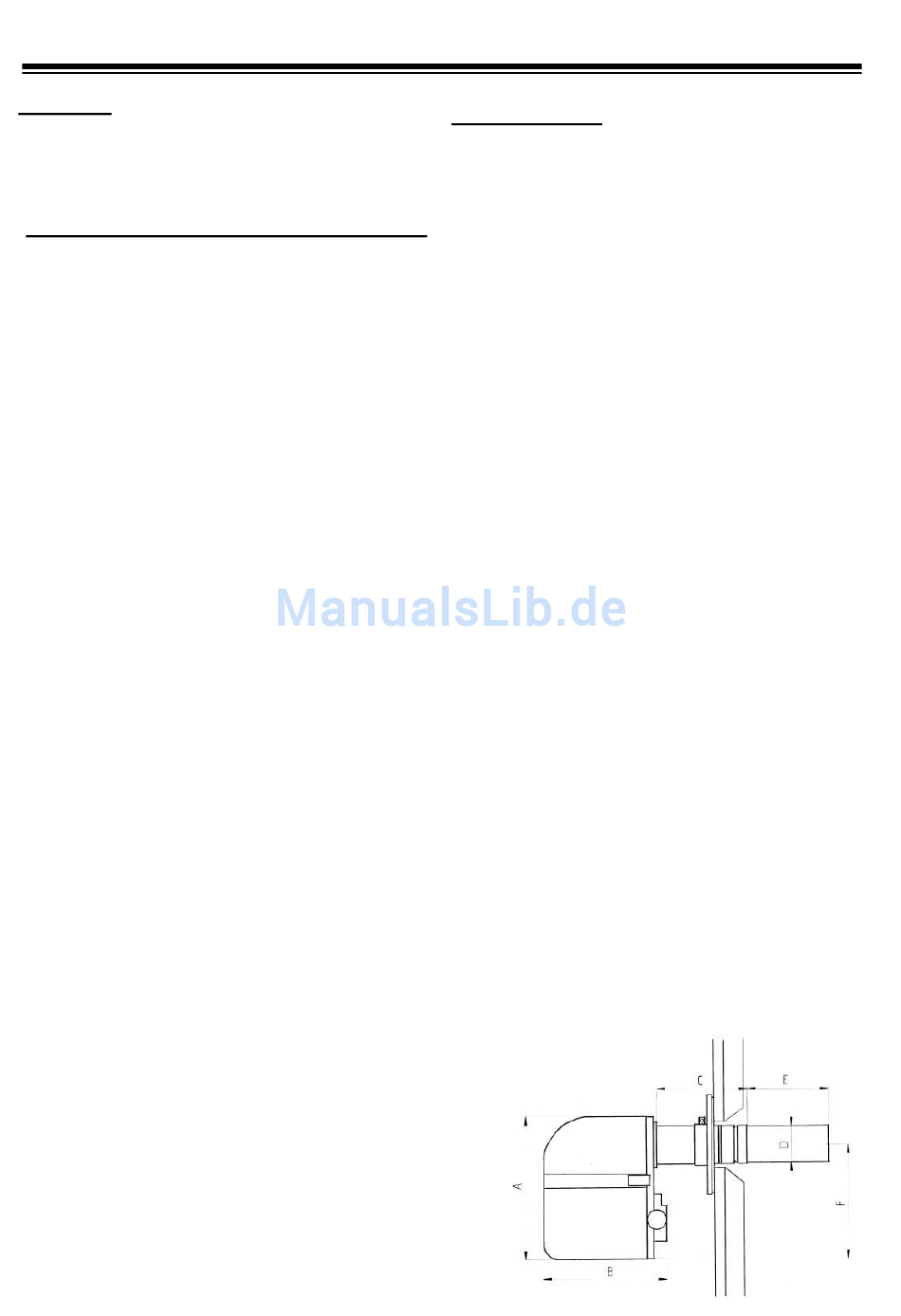

Überprüfen Sie die Einbautiefe des Brenners,
Abstand ( C ) zwischen Brennergehäuse und
Flansch ,Werte siehe Tabelle 1 auf Seite 3.
Brennwertkessel
Gusskessel DK
