Technische Eigenschaften

5.3.1 Oberflächenbeschaffenheit des Werkstücks
Die Werkstückoberflächen sollten sich an den relevanten Bedingungen gemäß Tabelle 2
orientieren.
Zu prüfende Werkstückoberflächen sollten nicht übermäßigen Wärme- oder Kältebehandlungen
ausgesetzt werden.
- Die Oberflächengüte (Rauheit) hat erheblichen Einfluss auf das Prüfergebnis,
deswegen sollte die zu prüfende Oberfläche metallisch glänzend, glatt und sauber,
sowie ohne ölhaltigen Überzug sein.
- Die zuverlässigsten Prüfergebnisse werden auf einer flachen, glatten Oberfläche
erreicht.
- Bei einem Oberflächenradius kleiner als 30 mm kann der Standard Auflagering durch
eine kleinere Ausführung oder durch speziell geformte Auflageringe ersetzt werden.

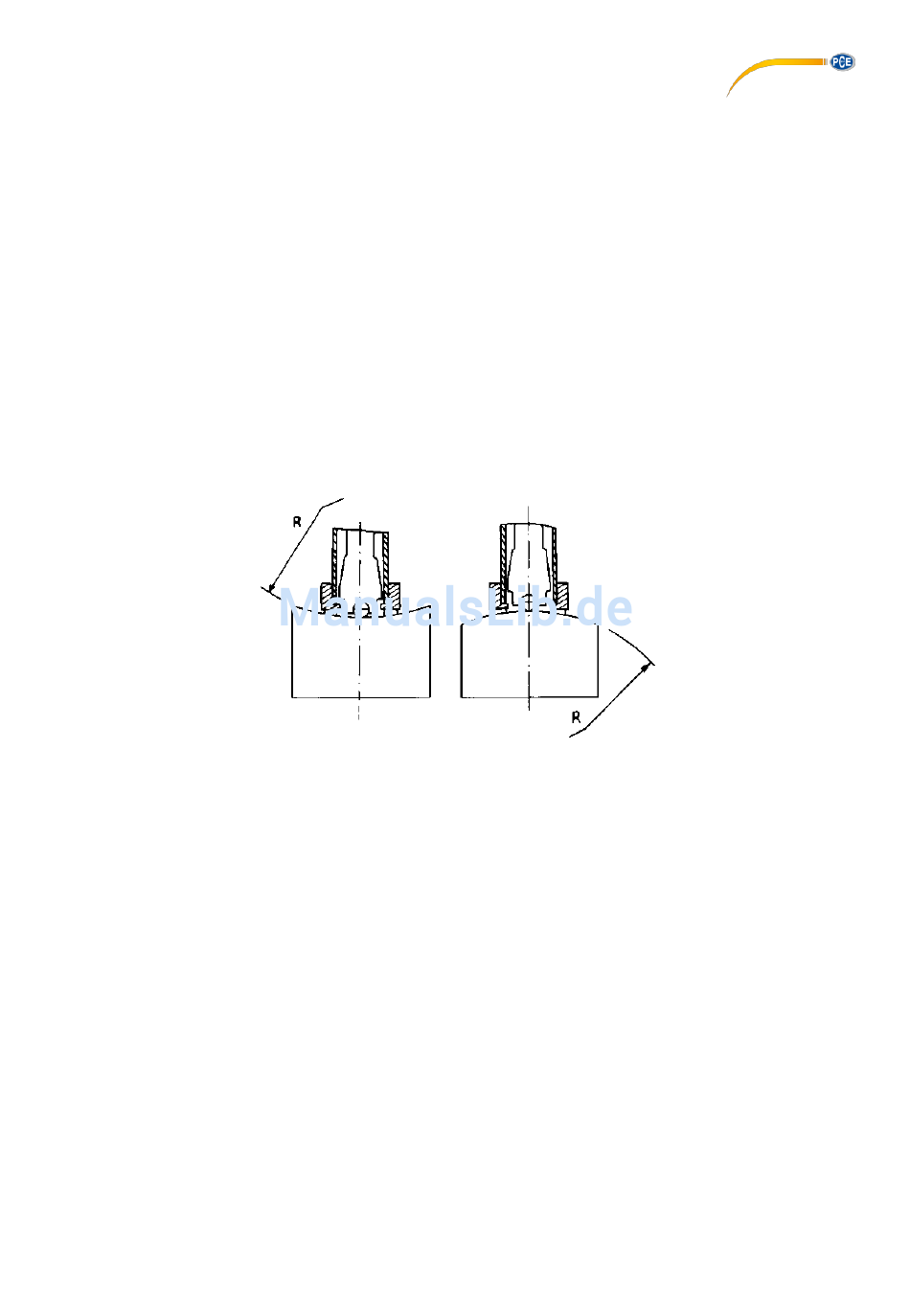

(Siehe Zeichnung)
5.3.2 Fixierung Werkstück
Für schwere Prüflinge ist keine gesonderte Fixierung notwendig.
Mittelgroße Prüflinge müssen auf einer geraden, harten Oberfläche ohne Spiel platziert werden.
Die Prüflinge müssen eine Mindestmaterialstärke gemäß Tabelle 2 aufweisen.
Prüflinge mit Oberflächenhärtung müssen eine entsprechende Härtetiefe gemäß Tabelle
2aufweisen.
Kleine und leichte Prüflinge müssen mit unterstützenden Fixierungen sorgfältig befestigt
werden. Die Halterungen müssen eine entsprechend glatte Oberfläche aufweisen.
Der Messfühler muss im rechten Winkel auf den fixierten Prüfling gerichtet sein.
Wenn der Prüfling zum Beispiel eine große Platte oder entsprechendes Stangenmaterial ist,
müssen entsprechende Fixierungen und Befestigungen eingesetzt werden.
Wird dies nicht beachtet, ist ggf. mit Verformungen, Instabilität und einem Verlust an
Prüfgenauigkeit zu rechnen.
Der Prüfling sollte weniger als 30 Gauss magnetische Flussdichte aufweisen.
