SMA Solar Technology AG

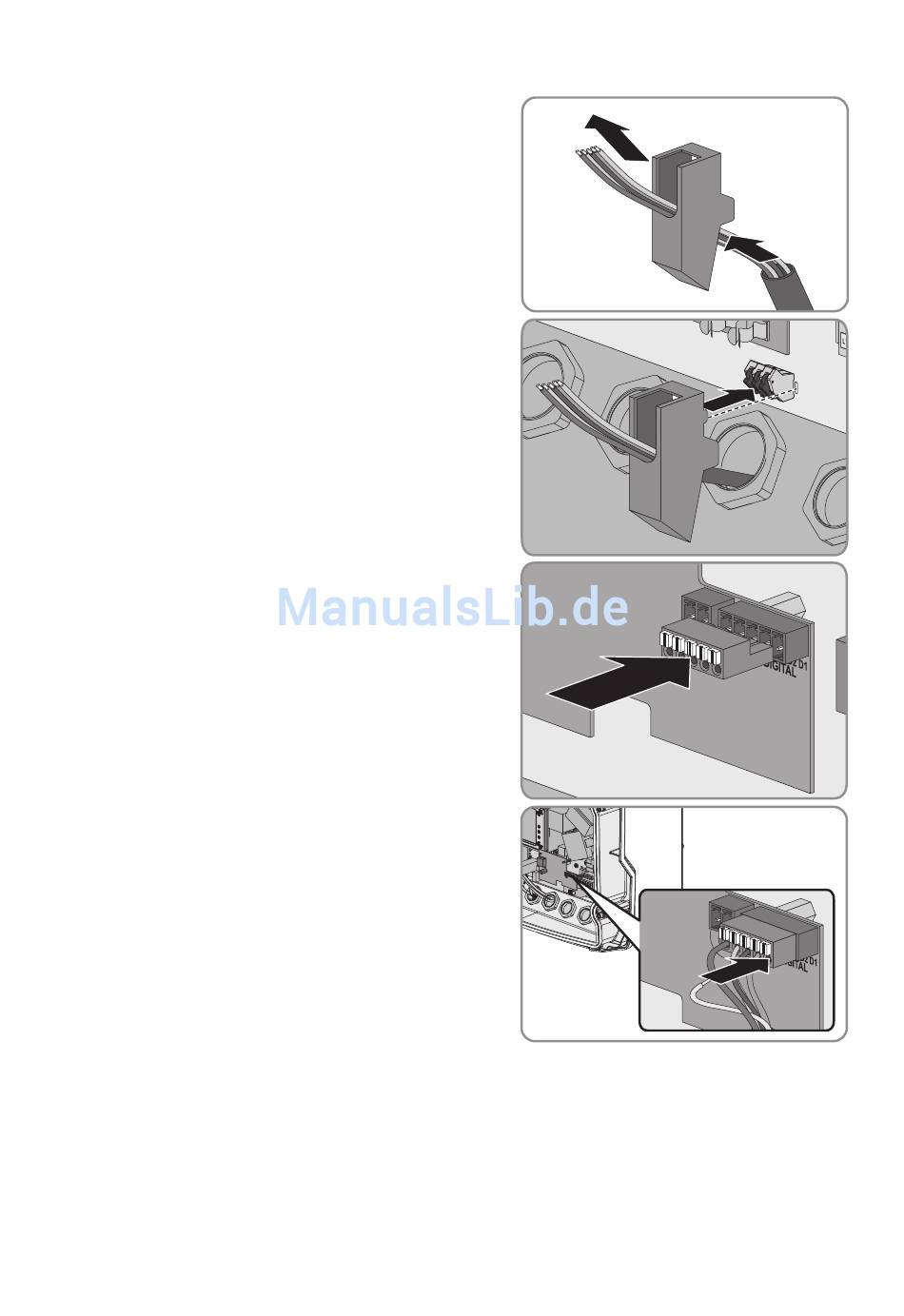

7. Die Schutzabdeckung des Multifunktionsrelais
abnehmen und das Kabel durch die Öffnung in der
Schutzabdeckung führen.
8. Die Schutzabdeckung des Multifunktionsrelais
aufstecken.
9. Den 5-poligen Stecker in die Buchse DIGITAL auf
dem Modul stecken.
10. Das Anschlusskabel an den 5-poligen Stecker
anschließen. Dazu den Leiter in die Leitereinführung
stecken. Dabei die Zuordnung der notierten
Aderfarben beachten.
11. Überwurfmutter der Kabelverschraubung handfest auf die Kabelverschraubung drehen.
12. Den Wechselrichter wieder in Betrieb nehmen (siehe Installationsanleitung des
Wechselrichters).
Installationsanleitung
5 Elektrischer Anschluss
PWCBRD-10-IA-de-10
17
