Installation
Zum Öffnen des Gehäuses werden die beiden oberen Senkschrauben herausgedreht und danach die Frontplat-
te oben herausgekippt. Jetzt können Sie die Flachbandleitung an der Basisplatine und den Erdungsanschluss
abziehen.
Der Schließzylinder ist nicht im Lieferumfang enthalten und ist bauseits einzubauen.

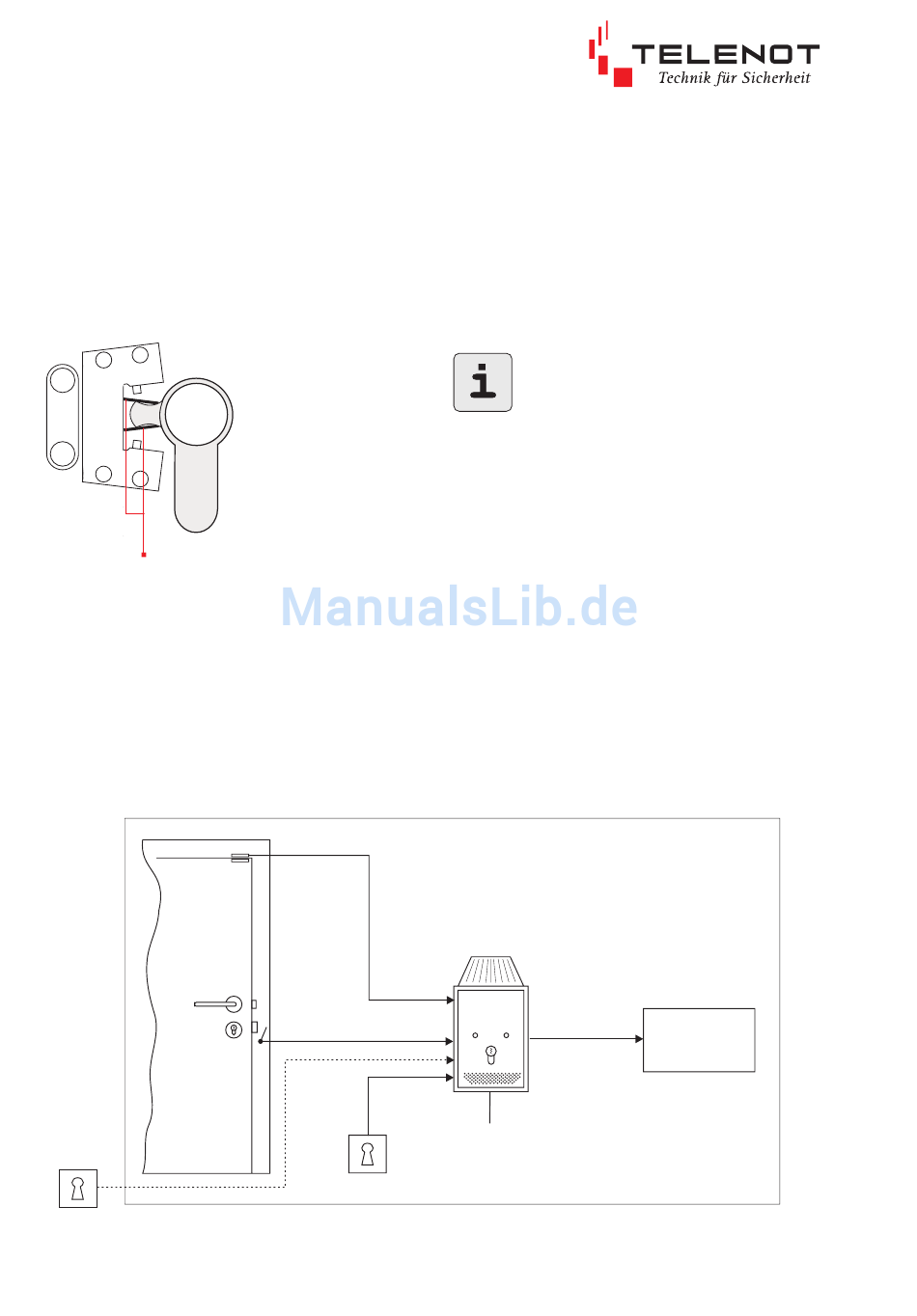

Beim Einbau des Schließzylinders (Profil-Halbzylinder mit einer Gesamtlänge von 41,5 mm) ist unbedingt darauf
zu achten, dass dessen Schließnase in der richtigen Stellung (90° rechts) steht und der Zylinder exakt rechtwink-
lig eingebaut wird.
leicht auseinander biegen und Schließnase des Schließzylinders einführen
Das Tagalarmgerät wird neben oder über der Tür angebracht und entsprechend der nachfolgenden Skizze ange-
schlossen.
Die Stromkreise zum Magnetkontakt (MK), zum Riegelkontakt (RK) oder zum Schaltschloss arbeiten
mit 12 V-Gleichspannung und sollten wie auch der Anschluss zu einer Sammelanzeige mit Installationsleitung
Type IY (St) Y ...x2x0,6 ausgeführt werden. Im Beipack des BUS-1 TG1 aP befinden sich zusätzlich
4 Distanzhülsen z.B. zum Überbauen eines Kabelkanals.
Als Magnetkontakt sollte der sabotagegesicherte Magnetkontakt TELENOT MK5 mit Fremdfeldüberwachung
verwendet werden.
extern abgesetztes Impulsschaltschloss (außerhalb der Tür)
bei Bedarf
6
Magnetkontakt (MK5)
Riegelkontakt
intern abgesetztes Impulsschaltschloss
(bei Bedarf)
TELENOT bietet dazu Profil-Halbzylinder an, siehe
TELENOT-Produktkatalog.
In der Geräteausführung für die Schweiz wird ein
Rundhalbzylinder (10,5 / 43 mm) verwendet.
TG1 mit integriertem Impulsschaltschloss
Melderbus
230 V ~
EMZ
