6. Pumpenkörper Wartung und Fehlerdiagnose
Führen Sie Wartungsarbeiten nur selber durch, wenn Sie dazu befähigt sind. Viele
der Tätigkeiten benötigen Fachkenntnisse oder spezielle Werkzeuge.
6.1. Fremdkörper entfernen
Diese Wasserpumpe ist für das Abpumpen von klarem Wasser ohne Fremdkörper ge-
eignet. Es besteht jedoch die Möglichkeit das weiche Fremdkörper wie Haare, Blätter
etc. das Pumpenrad blockieren bzw. verstopfen. Sie können in diesem Fall den Pum-
pendeckel einfach abmontieren um das Pumpenrad von Fremdkörpern zu befreien.
• Öffnen Sie die Deckelverschraubung am Pumpenkörper und nehmen Sie den Deckel
ab.
• Entfernen Sie den Diffusor (Abdeckung des Pumpenrades).
• Reinigen Sie Pumpenrad, Rückschlagventil, Deckel und Diffusor.
• Nach der Reinigung setzen Sie die Pumpe in umgekehrter Reihenfolge zusammen.
• Achten Sie dabei auf die Passstifte des Diffusors und den korrekten Sitz des O-Rings.
• Kontrollieren Sie die Dichtheit des Pumpenkörpers wie unter 5.3. beschrieben.
6.2. Tausch des Wellendichtrings
Der Wellendichtring ist ein Verschleissteil und dichtet den Pumpenkörper zur Motorwelle
ab.
Um den Wellendichtring zu tauschen gehen Sie wie folgt vor:
• Nehmen Sie den Pumpenkörperdeckel, wie oben beschrieben, ab.
• Demontieren Sie die Handstarteinrichtung und blockieren Sie Glocke der Handstart-
Demontieren Sie die Handstarteinrichtung und blockieren Sie Glocke der Handstart-
einrichtung mit Hilfe des Schraubenziehers.
• Schlagen Sie mit dem Gummihammer seitlich GEGEN den Uhreigersinn auf das Pum-
Schlagen Sie mit dem Gummihammer seitlich GEGEN den Uhreigersinn auf das Pum-
penrad bis sich dieses lockert und schrauben Sie das Pumpenrad komplett ab.
• Öffnen Sie die Schrauben der Pumpenrückwand und ziehen Sie die Rückwand von der
Motorwelle ab.
Der Wellendichtring besteht aus 3 Teilen:
- Im Pumpenrad: Wellendichtring Teil1 und Gummidichtung
- In der Pumpenrückwand: Wellendichtring Teil2
Tauschen Sie immer alle Teile des Wellendichtrings aus. Der Zusammenbau erfolgt in um-
gekehrter Reihenfolge.
Beachten Sie beim Zusammenbau folgende Punkte:
• Pumenkörperrückwand so aufsetzen, dass die Sicherheitsöffnung nach unten zeigt.
• Pumpenrad - fest - IM Uhrzeigersinn auf die Welle schlagen um ein späteres Lösen zu
vermeiden.
14
A
Sollte die Pumpe lange leer (ohne Wasser)
laufen, spricht man vom Trockenlauf. In die-
sem Zustand erhitzt der Wellendichtring und
verschleisst dadurch sehr schnell, da die not-
wendige Kühlung (Wasser) fehlt.

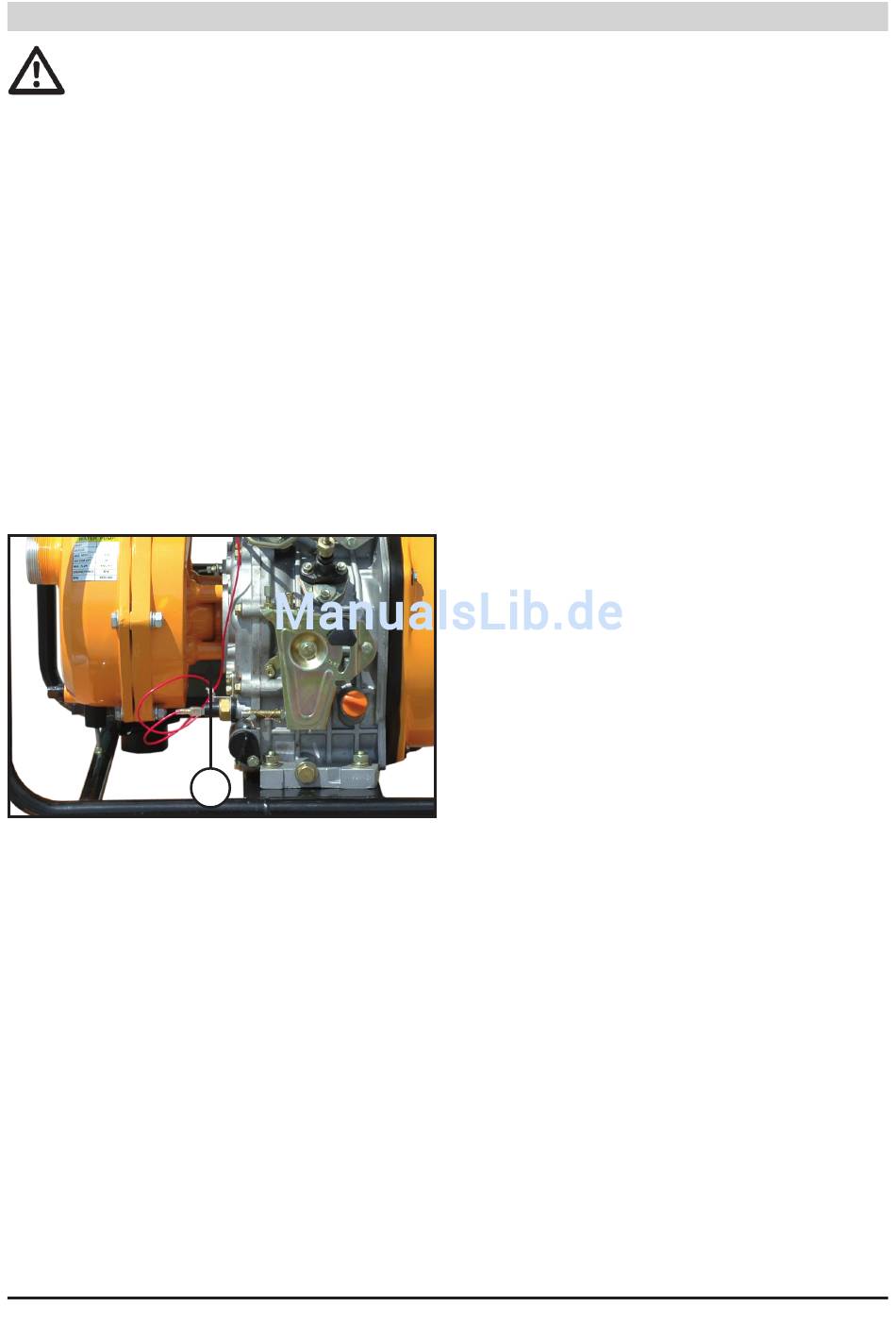

Einen defekten Wellendichtring erkennt man
daran, dass an der Sicherheitsöffnung (A)
zwischen Motor und Pumpenkörper Wasser
austritt.
Rotek Ersatzteil: ZSPPUM00086
