6. Pumpenkörper Wartung und Fehlerdiagnose
Führen Sie Wartungsarbeiten nur selber durch, wenn Sie dazu befähigt sind. Viele
der Tätigkeiten benötigen Fachkenntnisse oder spezielle Werkzeuge.
6.1. Fremdkörper entfernen

6.2. Tausch des Wellendichtrings

Der Wellendichtring ist ein Verschleissteil und dichtet den Pumpenkörper zur Motorwelle
ab.
Um den Wellendichtring zu tauschen gehen Sie wie folgt vor:
• Nehmen Sie den Pumpenkörperdeckel, wie oben beschrieben, ab.
• Demontieren Sie die Handstarteinrichtung und blockieren Sie Glocke der Handstart- Demontieren Sie die Handstarteinrichtung und blockieren Sie Glocke der Handstart-
einrichtung mit Hilfe des Schraubenziehers.
• Schlagen Sie mit dem Gummihammer seitlich GEGEN den Uhreigersinn auf das Pum- Schlagen Sie mit dem Gummihammer seitlich GEGEN den Uhreigersinn auf das Pum-
penrad bis sich dieses lockert und schrauben Sie das Pumpenrad komplett ab.
• Öffnen Sie die Schrauben der Pumpenrückwand und ziehen Sie die Rückwand von der
Motorwelle ab.
14

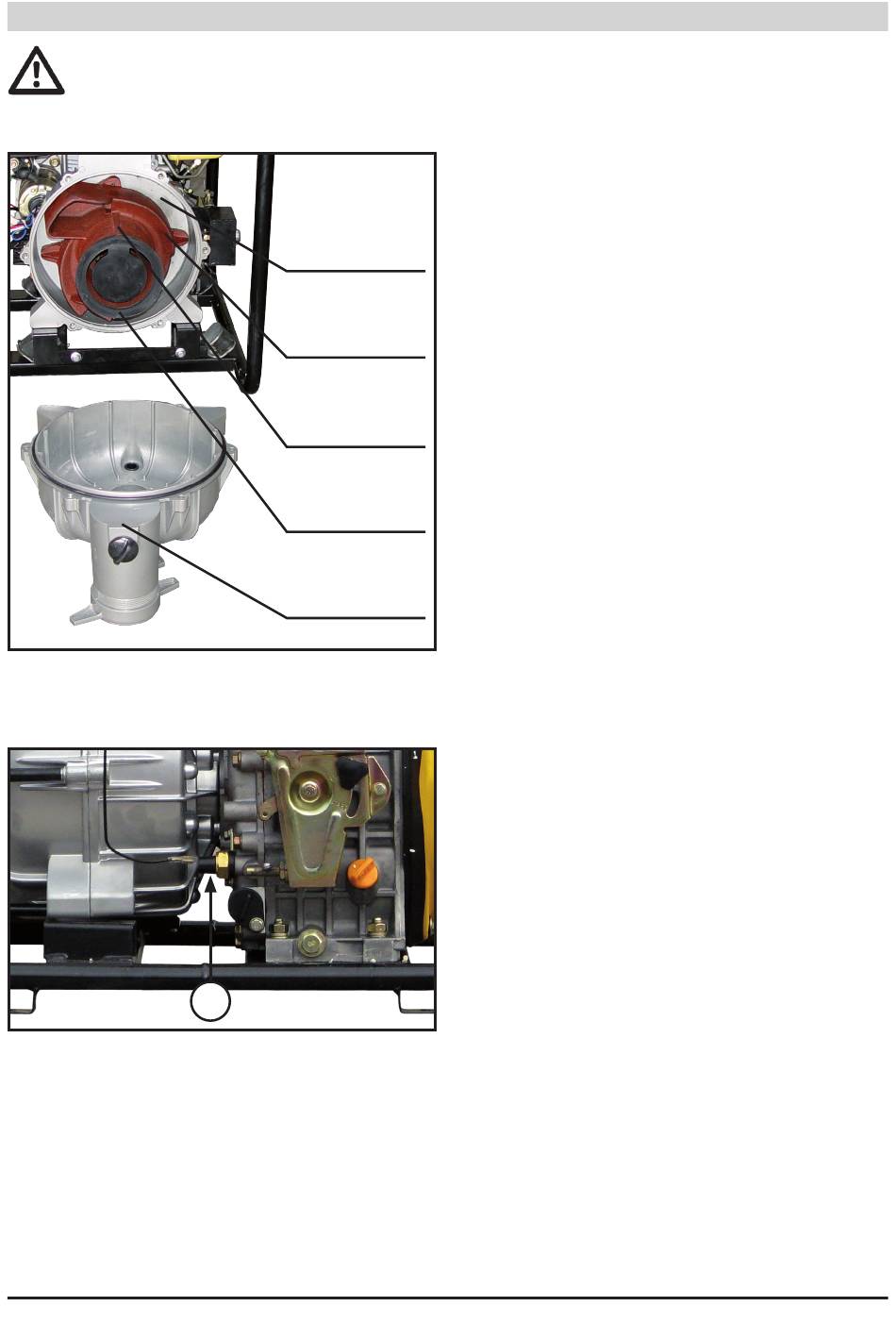

Rückwand
Pumpenrad
(innen)
Diffusor
Fussventil
Pumpendeckel
A
Diese Wasserpumpe ist speziell für das Ab-
pumpen von Flüssigkeiten mit Fremdkörpern
bis zu einer Größe von 30mm geeignet. Es
besteht jedoch die Möglichkeit das Fremd-
körper wie Haare, Blätter etc. das Pumpen-
rad blockieren bzw. verstopfen. Sie können
in diesem Fall den Pumpendeckel einfach ab-
montieren um das Pumpenrad von Fremdkör-
pern zu befreien.
• Öffnen Sie die Knebelschrauben am Pum-
penkörper und nehmen Sie den Deckel ab.
• Entfernen Sie den Diffusor (Abdeckung des
Pumpenrades).
• Reinigen Sie Pumpenrad, Rückschlagventil,
Deckel und Diffusor.
• Nach der Reinigung setzen Sie die Pumpe in
umgekehrter Reihenfolge zusammen.
• Achten Sie dabei auf die Passstifte des Dif-
fusors und den korrekten Sitz des O-Rings.
• Kontrollieren Sie die Dichtheit des Pumpen-
körpers wie unter 5.3. beschrieben.
Sollte die Pumpe lange leer (ohne Wasser)
laufen, spricht man vom Trockenlauf. In die-
sem Zustand erhitzt der Wellendichtring und
verschleisst dadurch sehr schnell, da die not-
wendige Kühlung (Wasser) fehlt.
Einen defekten Wellendichtring erkennt man
daran, dass an der Sicherheitsöffnung (A)
zwischen Motor und Pumpenkörper Wasser
austritt.
Rotek Ersatzteil: ZSPPUM00086
