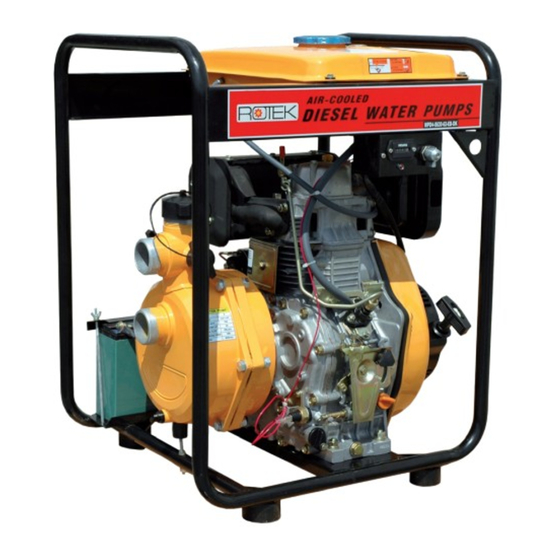

Hochdruckmotorpumpe
Benutzer- und Wartungshandbuch
PUM166
WPD4-0630-63
mit Dieselmotor und Elektrostart
DE V1.0 Stand 01-2008
Modell:
Förderleistung:
Förderdruck:
Fremdkörper:
Antrieb:
Abmessungen:
Gewicht:
WPD4-0630-63-EBZ-DK
max. 630 L/Min
max. 6,3 Bar
keine erlaubt
418 ccm Dieselmotor
580 x 500 x 710 mm
75 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek WPD4-0630-63
Inhaltszusammenfassung für Rotek WPD4-0630-63

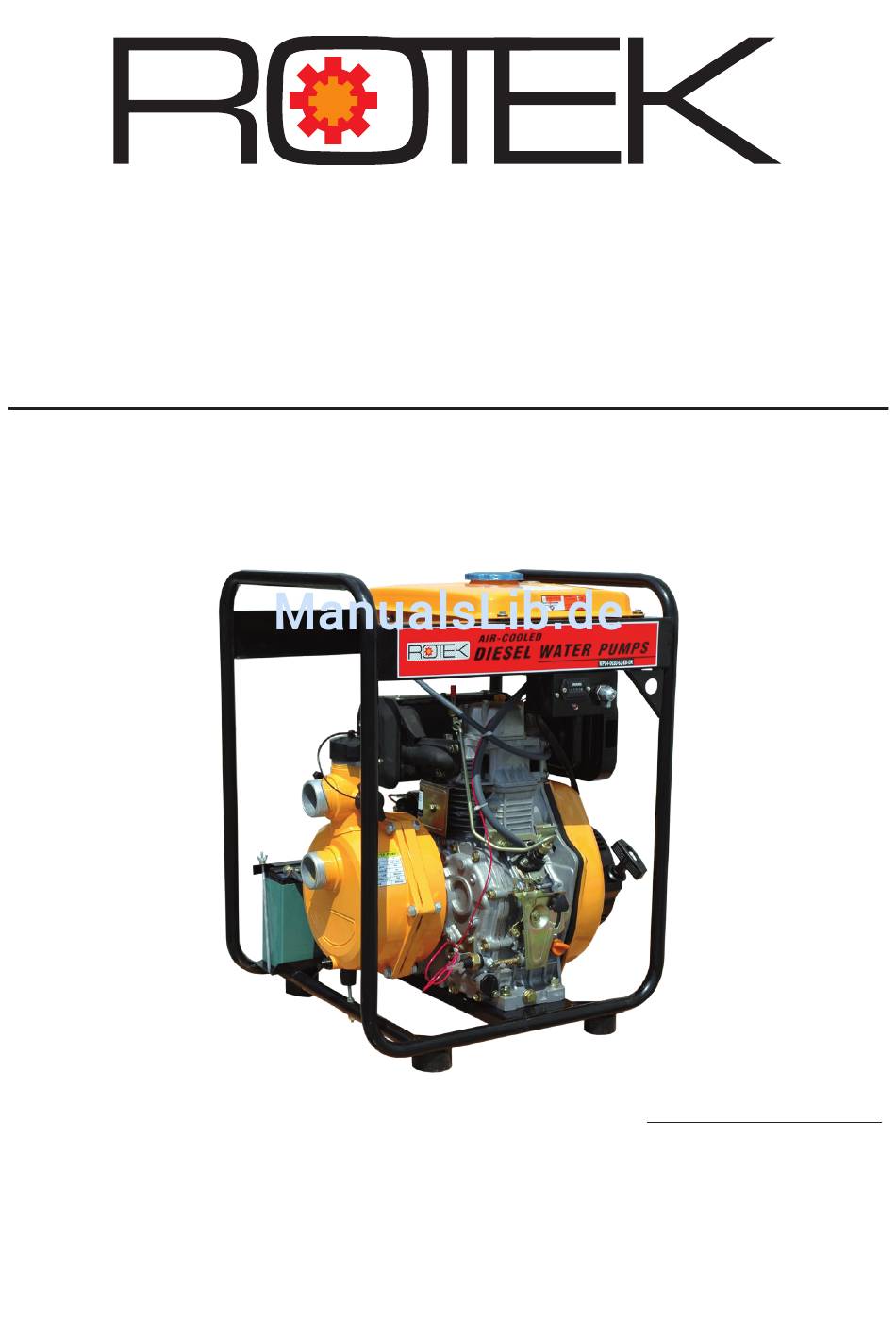

- Seite 1 Hochdruckmotorpumpe WPD4-0630-63 mit Dieselmotor und Elektrostart Benutzer- und Wartungshandbuch DE V1.0 Stand 01-2008 Modell: WPD4-0630-63-EBZ-DK Förderleistung: max. 630 L/Min Förderdruck: max. 6,3 Bar Fremdkörper: keine erlaubt Antrieb: 418 ccm Dieselmotor PUM166 Abmessungen: 580 x 500 x 710 mm Gewicht: 75 kg...
