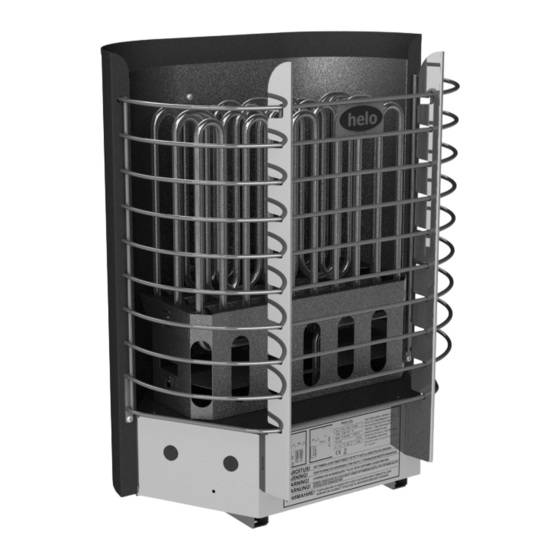

Helo RING WALL D Produkthandbuch
  1. Anleitungen
  2. Marken
  3. Helo Anleitungen
  4. Heizgeräte
  5. RING WALL D
  6. Produkthandbuch

Helo RING WALL D Produkthandbuch

Vorschau ausblenden Andere Handbücher für RING WALL D:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
REWARD YOURSELF

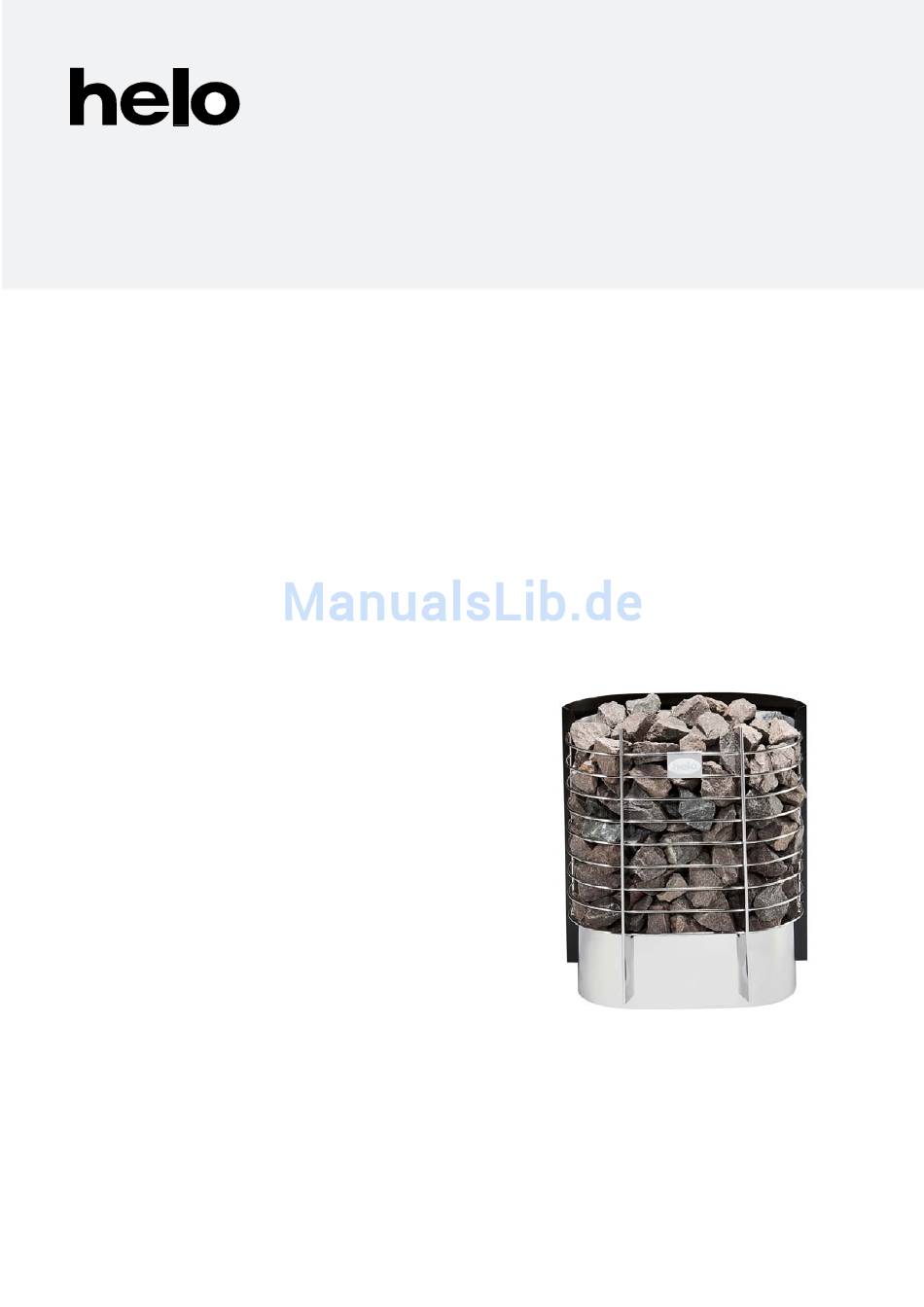

RING WALL D -Produkthandbuch
ELEKTRISCHES SAUNAHEIZGERÄT:
1716-45-04
1716-60-04
1716-80-04
SCHÜTZKASTEN:
WE-3
400V – 415V 3N~
WE-4-1
230V – 240V 1N~ / 2~
WE 4-3
230V 3~
STEUERGERÄT:
1601-12 (RA 12 Digi II)
1601-13 (RA 13 Digi I)
1601-16 (RA 16 Easy)
1601-18 (RA 18 Midi)
314 SKSR 8-4 A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Helo RING WALL D

Inhaltszusammenfassung für Helo RING WALL D

  • Seite 1 REWARD YOURSELF RING WALL D -Produkthandbuch ELEKTRISCHES SAUNAHEIZGERÄT: 1716-45-04 1716-60-04 1716-80-04 SCHÜTZKASTEN: WE-3 400V – 415V 3N~ WE-4-1 230V – 240V 1N~ / 2~ WE 4-3 230V 3~ STEUERGERÄT: 1601-12 (RA 12 Digi II) 1601-13 (RA 13 Digi I) 1601-16 (RA 16 Easy)

  • Seite 2: Inhaltsverzeichnis

    Netzanschluss Montage des offens Lager der Anschlussdose für das Anschlusskabel im Saunaraum Prinzipbild mit Steuergerät Digi II Stromlaufplan 4. Ersatzteile für das Ring Wall D-Saunaheizgerät 5. ROHS 6. GARANTIEBEDINGUNGEN Bilder und Tabellen: Abbildung 1 Belüftung des Saunaraums Abbildung 2 Sicherheitsabstände...

  • Seite 3: Schnellanleitung Zur Verwendung Des Saunaheizgeräts

    Ring Wall D -Produkthandbuch 1. Schnellanleitung zur Verwendung des Saunaheizgeräts 1.1 Vor jedem Saunagang müssen folgende Punkte überprüft werden 1. Die Räumlichkeit eignet sich zur Verwendung als Saunaraum. 2. Tür und Fenster sind geschlossen. 3. Die Steine auf dem Saunaheizgerät entsprechen den Herstellerempfehlungen, die Heizelemente sind mit Steinen bedeckt und die Steine sind nicht zu dicht aufgeschichtet.

  • Seite 4: Empfohlene Belüftung Des Saunaraums

    Ring Wall D -Produkthandbuch 2.2 Empfohlene Belüftung des Saunaraums 1000 mm 500 mm Abbildung 1 Belüftung des Saunaraums 1. Saunaraum 3. Elektrisches Saunaheizgerät 5. Abluftkanal 2. Waschraum 4. Ablassventil 6. Tür zum Saunaraum 7. Hier kann auch ein Lüftungsventil eingebaut werden, das während des Aufheizens und Betriebs der Sauna geschlossen ist.

  • Seite 5: Saunasteine

    Ring Wall D -Produkthandbuch 2.4 Saunasteine Qualitativ hochwertige Steine sollten die folgenden Anforderungen erfüllen: Sie sind hitzebeständig sowie resistent gegen Temperaturschwankungen, die durch Verdampfen des auf die Steine geschütteten Wassers entstehen. Die Heizsteine sollten vor der Verwendung gespült werden, um Gerüche und Staubbildung zu vermeiden.

  • Seite 6: Schalter Für Elektroheizung

    Ring Wall D -Produkthandbuch Schalter für Elektroheizung Dieser Schalter kann in Gebäuden mit Elektroheizung eingesetzt werden. Das Schützgehäuse verfügt über einen Anschluss (Anschlussbezeichnung: 55) zur Steuerung des Schalters für die Elektroheizung. Anschluss 55 und die Heizelemente werden gleichzeitig aktiviert (230 V). Genauere Anweisungen finden Sie im Bedienungshandbuch des Schützgehäuses.

  • Seite 7: Sicherheitsabstände

    Ring Wall D -Produkthandbuch 3.2 Sicherheitsabstände Mindest-abstand für Stein Wirkung Saunaraum Saunaheizgerät Mindestabstände Wand-halterung menge Volumen Vonder Vonder Min. Vorder- Vorder- Decke Boden Höhe fläche fläche Pro kg 4 – 6 1900 1200 5 – 9 1900 1250 8 – 13...
  • Seite 8 Ring Wall D -Produkthandbuch Mindestabstand zur Halterung (mm) Bohrungsdurchmesser Ø3,5 mm Schrauben 6 x 40 (2 pcs) Schrauben 6 x 16 (2 pcs) Sensor (mm) (mm) *) = absolute Messung Abbildung 2 Sicherheitsabstände...

  • Seite 9: Montage Des Offens

    Ring Wall D -Produkthandbuch 3.4 Montage des offens 1. Befestigen Sie die Halterungen mithilfe der mitgelieferten Schrauben an der Wand. Achten Sie auf den Sicherheitsabstand. 2. Stellen Sie das Heizgerät auf den Kopf und befestigen Sie die Einbauschrauben 4,2 * 32 (2 Stück) an der Halterung des Heizgeräts.

  • Seite 10: Lager Der Anschlussdose Für Das Anschlusskabel Im Saunaraum

    Ring Wall D -Produkthandbuch Abbildung 3 Lage der Anschlussdose 3.5 Lager der Anschlussdose für das Anschlusskabel im Saunaraum A = vorgeschriebener Mindestabstand 1. Empfohlener Bereich für die Montage der Anschlussdose 2. In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen.

  • Seite 11: Prinzipbild Mit Steuergerät Digi

    Ring Wall D -Produkthandbuch 3.6 Prinzipbild mit Steuergerät Digi II Mehrweg-Klemmleiste Endbegrenzer Schützkasten Sensorkabel Blau Blau Weiss Weiss Gelb Gelb Schützkasten Steuergerät Valk White Weiss Rosa Ljusröd Pink Rose Ruskea Brun Brown Braun Blå Blue Blau Vihreä Grön Green Frün Röd...

  • Seite 12: Stromlaufplan

    Ring Wall D -Produkthandbuch 3.7 Stromlaufplan Lämpövastukset, Värmeelement, Teho, Vöimsus Heating element, Heizeelement, Tennid Effekt, Input, Leistung 230V SEPC 63 SEPC 64 SEPC 65 1500W 2000W 2670W 1,2,3 1,2,3 1,2,3 230 V 3~ 400V - 415V 3N~ 1 2 3 4 5 6...

  • Seite 13: Ersatzteile Für Das Ring Wall D-Saunaheizgerät

    Ring Wall D -Produkthandbuch 4. Ersatzteile für das Ring Wall D-Saunaheizgerät Ersatzteile Produkt- Produktbezeichnung SKSR STJ 45 SKSR STJ 60 SKSR STJ 80 nummer Drehschalter 7812550 YWWA 11-2 Heizelement SEPC 63 4316222 1500W/ 230V Heizelement SEPC 64 4316221 2000W/230V Heizelement SEPC 65...

  • Seite 14: Garantiebedingungen

    6. GARANTIEBEDINGUNGEN 1. Allgemeines Produkte, die von Helo Ltd. (Hersteller) gefertigt wurden, unterliegen den nachfolgend dargelegten Garantiebedingungen. Der Hersteller garantiert die Qualität und Funktionstüchtigkeit seiner Produkte für die Dauer der Gewährleistungsfrist. Zur Aufrechterhaltung der Gewährleistung muss sich der Käufer an die Anweisungen des Herstellers in Bezug auf Aufstellung, Montage, Nutzung und Wartung der Produkte sowie die Anweisungen in Bezug auf die Eigenschaften der Saunasteine halten.
