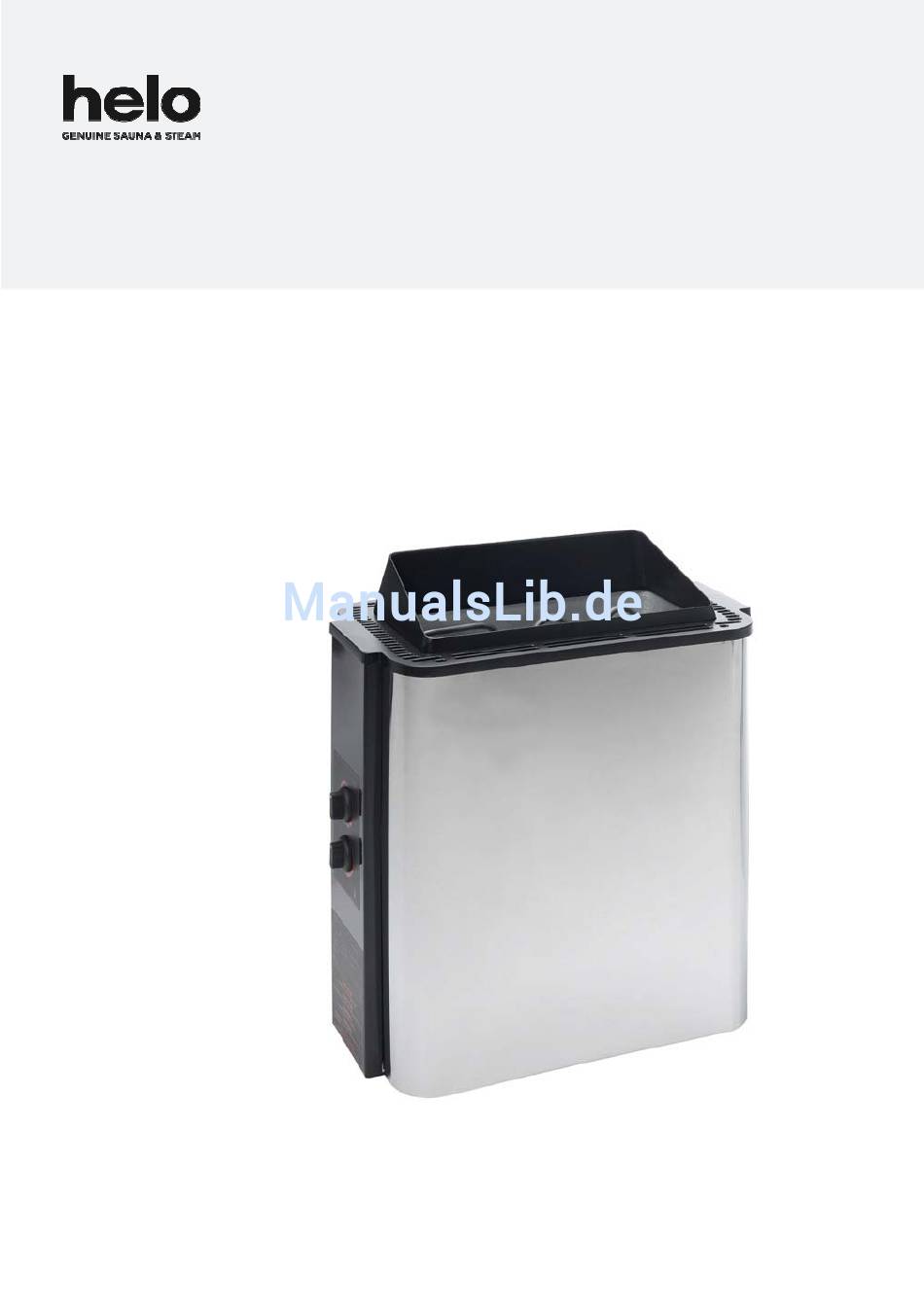

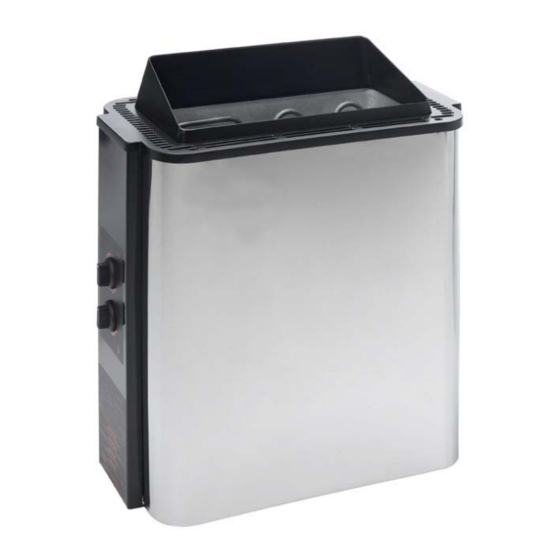

- Seite 1 Softhot - Produkthandbuch ELEKTRISCHES SAUNAHEIZGERÄT: 1714-45-1718 1714-60-1718 1714-80-1718 1714-90-1718 7014486 314 SKSO 2 F...
-
Seite 2: Inhaltsverzeichnis
Softhot - Produkthandbuch Inhalt 1. Schnellanleitung zur Verwendung des Saunaheizgeräts Vor jedem Saunagang müssen folgende Punkte überprüft werden Bedienung des Saunaheizgeräts 2. Informationen für Benutzer Saunaraum Empfohlene Belüftung des Saunaraums Beheizen der Sauna Saunasteine Bedienelemente des Saunaheizgeräts 2.5.1 Saunaheizgeräts 2.5.2 Zeitschalter 2.5.3 Thermostat... -
Seite 3: Schnellanleitung Zur Verwendung Des Saunaheizgeräts
Sollten Probleme auftreten, wenden Sie sich bitte an die Service- und Garantieabteilung des Herstellers. Eine Liste der Service- und Garantieabteilungen ist im Lieferumfang enthalten. Weitere Informationen rund um das Thema Sauna finden Sie auf unserer Website: www.helo.fi 2. Informationen für Benutzer Personen mit körperlichen oder geistigen Beeinträchtigungen, sensorischen Behinderungen oder wenig Erfah- rung und Kenntnis des Gerätebetriebs (z. -
Seite 4: Empfohlene Belüftung Des Saunaraums
Softhot - Produkthandbuch 2.2 Empfohlene Belüftung des Saunaraums 1000 mm 500 mm Abbildung 1 Belüftung des Saunaraums 1. Saunaraum 3. Elektrisches Saunaheizgerät 5. Abluftkanal 2. Waschraum 4. Ablassventil 6. Tür zum Saunaraum 7. Hier kann auch ein Lüftungsventil eingebaut werden, das während des Aufheizens und Betriebs der Sauna geschlossen ist. -
Seite 5: Saunasteine
Softhot - Produkthandbuch 2.4 Saunasteine Qualitativ hochwertige Steine sollten die folgenden Anforderungen erfüllen: Sie sind hitzebeständig sowie resistent gegen Temperaturschwankungen, die durch Verdampfen des auf die Steine geschütteten Wassers entstehen. Die Heizsteine sollten vor der Verwendung gespült werden, um Gerüche und Staubbildung zu vermeiden. Heizsteine sind ungleichmäßig geformt, um eine größere Verdampfungsfläche zu erzielen. -
Seite 6: Bedienelemente Des Saunaheizgeräts
Softhot - Produkthandbuch 2.5 Bedienelemente des Saunaheizgeräts 2.5.1 Saunaheizgeräts 1. Dampfschalter 2. Zeitschalter 3. Thermostat 4. Temperatur-Begrenzer Reset-Taste 5. Schaltergehäuse 6. Wandhalterung 7. Schrauben für den Schaltergehäusedeckel 8. Anschlusskabel 9. Anschlussdose 2.5.2 Zeitschalter Das Saunaheizgerät wird durch einen 12-Stunden-Zeitschalter mit drei Einstellbereichen gesteuert. Der Zeit- schalter wird eingestellt, indem Sie den Drehschalter im Uhrzeigersinn auf die gewünschte Betriebsstufe stel- len. -
Seite 7: Schalter Für Elektroheizung
Softhot - Produkthandbuch 2.6 Schalter für Elektroheizung Dieser Schalter kann in Gebäuden mit Elektroheizung eingesetzt werden. Der Schalter für die Elektroheizung kann durch den Thermostat des Saunaheizgeräts gesteuert werden. Die Hauptheizung wird eingeschaltet, sobald der Saunathermostat das Saunaheizgerät abschaltet. 2.7 Falls das Saunaheizgerät sich nicht aufheizt Prüfen Sie folgende Punkte, falls das Saunaheizgerät sich nicht aufheizt: 1. -
Seite 8: Montage Des Saunaraums
Softhot - Produkthandbuch 2.9.1 Montage des Saunaraums 1. Der Wandhalter wird entsprechend den Angaben zu Bohrdurchmesser und Schraubengrößen an der Wand angebracht. Sie finden diese Angaben auf der folgenden Seite. Montage des Saunaheizgeräts auf den Wandhaltern. Schrauben Heben Sie das Heizgerät so auf die Wandhalter, dass sich die Schalterknöpfe auf der frei zugänglichen Seite des Geräts befinden. -
Seite 9: Abbildung 2 Montage Des Saunaraums
Softhot - Produkthandbuch 2.9.2 Montage des Saunaraums Mindestabstand zur Halterung (mm) Bohrungsdurchmesser Ø 3,5 mm Schrauben 6 x 40 (2 kpl.) Schrauben 6 x 16 (2 kpl.) Abbildung 2 Montage des Saunaraums Wirkung Minimalen abmessungen (mm) Tabelle 1 Montage des Saunaraums 1... - Seite 10 Softhot - Produkthandbuch Wirkung Saunaraum Saunaheizgerät Mindestabstände Stein menge Min. Volumen Höhe ca. kg ca. kg 1900 1100 1900 1100 1900 1100 1900 1100 Tabelle 2 Montage des Saunaraums 2 Anschlusskabel Anschlusskabel Anschlusskabel für für Sicherung für Sicherung Sicherung Saunaheizgerät Saunaheizgerät Saunaheizgerät H07RN-F/...
-
Seite 11: Netzanschluss
Softhot - Produkthandbuch 2.10 Netzanschluss Das Saunaheizgerät darf nur von einem qualifizierten Elektriker und unter Einhaltung der geltenden gesetzli- chen Vorschriften an die Stromversorgung angeschlossen werden. Das Saunaheizgerät wird mit einer semi- permanenten Verbindung angeschlossen. Verwenden Sie Kabel des Typs H07RN-F (60245 IEC 66) oder eines vergleichbaren Typs. -
Seite 12: Stromlaufplan
Softhot - Produkthandbuch 2.13 Stromlaufplan Lämpövastukset, Värmeelement, Teho, Vöimsus Heating element, Heizeelement, Tennid Effekt, Input, 230V Leistung SEPC 93 SEPC 94 SEPC 95 SEPC 96 1500W 2000W 2670W 3000W 1,2,3 1,2,3 1,2,3 1,2,3 11 21 31 12 22 32 1 2 3 4 5 6 N 55 230 V 3~... -
Seite 13: Ersatzteile Für Das Softhot-Saunaheizgerät
Softhot - Produkthandbuch 4. Ersatzteile für das Softhot-Saunaheizgerät Produkt- Softhot 45 Softhot 60 Softhot 80 Softhot 90 Teil Produktbezeichung nummer 4069013 Rost 5509028 Uhr OYKO 3 Thermostat 5401597 OLHE 10-1 7712000 Kabelschelle NKWA 1 Netzanschluss 7812550 NLWD 1-1 Drehschalter 7309531 YWWA 6-1 5207680 Heizelement SEPC 93... -
Seite 14: Rohs
Softhot - Produkthandbuch ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen levereras till en återvinningsplats tarkoitettuun keräyspisteeseen.
