Helo Cup D Installations- Und Benutzerhandbuch
Elektrisches saunaheizgerät, steuergerät, schützgehäuse
Verwandte Anleitungen für Helo Cup D
Inhaltszusammenfassung für Helo Cup D

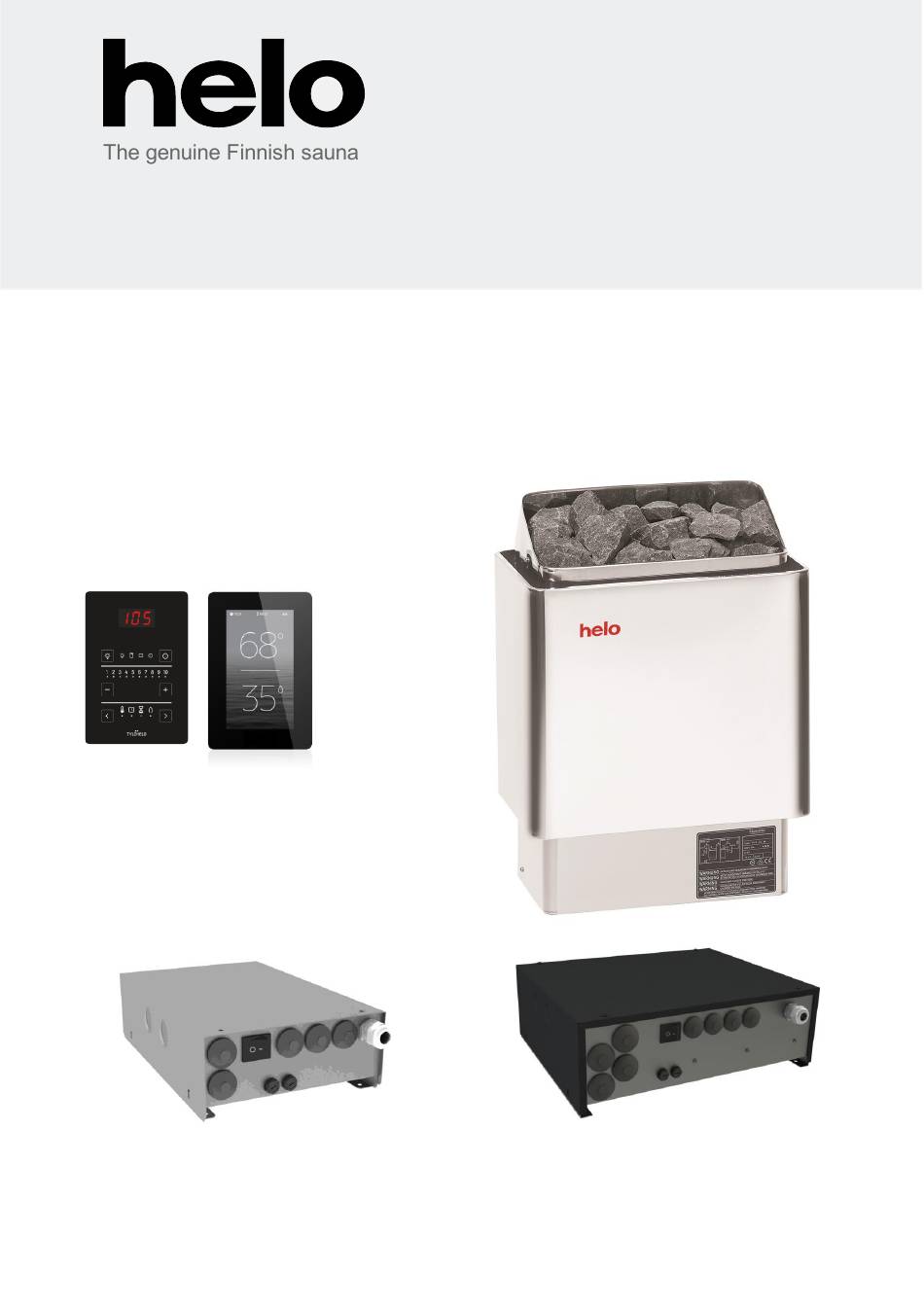

- Seite 1 Installations und Benutzerhandbuch Cup D ELEKTRISCHES SAUNAHEIZGERÄT: 1712 – 45 – 04 1712 – 60 – 04 1712 – 80 – 04 STEUERGERÄT: Pure Elite SCHÜTZGEHÄUSE 2005 – 30 (WE – 30) 2005 – 40 (WE – 40) WE 30...
-
Seite 2: Inhaltsverzeichnis
2.13. Fernsteuerung 2.14. Reihenfolge der RJ 10-Anschlüsse 2.15. Türschalter 2.16. Schaltdiagramm 2.17. Prinzipbild mit Steuergerät Pure 3.Ersatzteile für das elektrische Saunaheizgerät Cup D 4.ROHS Abbildungen und Tabellen Abbildung 1 Empfohlene Belüftung des Saunaraums Abbildung 2 Installation des Saunaheizgeräts Abbildung 3 Sicherheitsabstände für das Saunaheizgerät und Position des Sensors Abbildung 4 An der Decke alternativer Installationsort für den Sensor OLET 31... -
Seite 3: Vor Jedem Saunagang Müssen Folgende Punkte Überprüft Werden
Installations- und Benutzerhandbuch Cup D 1. WARNUNGEN 1.1. Vor jedem Saunagang müssen folgende Punkte überprüft werden 1. Die Räumlichkeit eignet sich zur Verwendung als Saunaraum. 2. Tür und Fenster sind geschlossen. 3. Das Saunaheizgerät ist mit Steinen gefüllt, die den Herstellerempfehlungen entsprechen. Die Heizelemente sind mit Steinen bedeckt, die Aufschichtung ermöglicht eine ausreichende... -
Seite 4: Beheizen Der Sauna
Installations- und Benutzerhandbuch Cup D 2. Beheizen der Sauna Vergewissern Sie sich vor dem Einschalten des Heizgeräts, dass die Räumlichkeit, in der sich das Gerät befindet, als Saunaraum geeignet ist. Beim ersten Aufheizen kann das Saunaheizgerät möglicherweise einen Geruch ausströmen. Falls Sie einen Geruch bemerken, sollten Sie das Saunaheizgerät kurz von der Stromversorgung trennen und den Raum lüften. -
Seite 5: Deckeninstallation Des Sensors
Installations- und Benutzerhandbuch Cup D 2.3. Deckeninstallation des Sensors Bei einer Deckeninstallation muss in das Sensorgehäuse ein 5 mm ø großes Loch gebohrt werden, damit Kondenswasser ablaufen kann. 5 mm Sprühen Sie kein Wasser direkt in Richtung des Sensors und bespritzen Sie ihn nicht mit Wasser aus einer Sauna-Schöpfkelle. -
Seite 6: Falls Das Saunaheizgerät Sich Nicht Aufheizt
Installations- und Benutzerhandbuch Cup D 2.6. Falls das Saunaheizgerät sich nicht aufheizt Prüfen Sie folgende Punkte, falls das Saunaheizgerät sich nicht aufheizt: Ist die Stromversorgung unterbrochen? Sind die Hauptsicherungen des Geräts intakt? Zeigt das Steuergerät Fehlermeldungen an? Falls das Steuergerät eine Fehlermeldung anzeigt, entnehmen Sie weitere Hinweise der Gebrauchsanleitung des Steuergeräts. -
Seite 7: Sicherheitsabstände Für Das Saunaheizgerät Und Position Des Sensors
Installations- und Benutzerhandbuch Cup D 2.9. Sicherheitsabstände für das Saunaheizgerät und Position des Sensors Mindestabstand zur Halterung (mm) . Ǿ 3,5 mm Bohrungsdurchmesser 6 x 40 (2 pcs) Schrauben 6 x 16 (2 pcs) Schrauben Abbildung 2 Installation des Saunaheizgeräts... -
Seite 8: Netzanschluss
Installations- und Benutzerhandbuch Cup D Wirkung Saunaraum Saunaheizgerät Mindestabstände (mm) Stein menge Volumen Höhe Front Decke Boden Seitlicher wand min. max. m³ m³ min. mm ca. kg 1900 1200 1900 1250 1900 1250 Tabelle. 1 Sicherheitsabstände 2.10. Netzanschluss Der Anschluss an Heizgerät und Netz darf nur von befugten Personen nach geltenden gesetzlichen Vorschriften ausgeführt werden. -
Seite 9: Lage Der Anschlussdose
Installations- und Benutzerhandbuch Cup D 2.12. Lage der Anschlussdose A = vorgeschriebener Mindestabstand Empfohlener Bereich für die Montage der Anschlussdose In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen. In diesem Bereich darf keine Montage einer Anschlussdose erfolgen. Es dürfen ausschließlich Silumin Anschlussdosen verwendet werden. -
Seite 10: Türschalter
Installations- und Benutzerhandbuch Cup D 2.15. Türschalter Der Begriff „Türschalter“ bezieht sich auf den Schalter an der Saunatür. Dieser Schalter entspricht den anwendbaren Bestimmungen. Öffentliche und private Saunen müssen über einen Türschalter verfügen, d. h. einen Schalter, mit dem das Heizgerät außerhalb der Sauna eingeschaltet werden kann, beispielsweise mit einer Ein/Aus-Taste oder Ähnlichem. -
Seite 11: Schaltdiagramm
Installations- und Benutzerhandbuch Cup D 2.16. Schaltdiagramm Lämpövastukset, Värmeelement, Tennid, Teho, Effekt Heating elements, Heizeelement, Resistores Input, Potencia Térmicos, Éléments chauffants, Elementy Leistung, Moc Vöimsus,Wejscie grzewcze, Elemento riscaldante, Fûtõelemek ТЭНы, Puissance, 230 V Potenza, Bement SEPC SEPC SEPC 1500W 2000W... -
Seite 12: Prinzipbild Mit Steuergerät Pure
Installations- und Benutzerhandbuch Cup D 2.17. Prinzipbild mit Steuergerät Pure Anschlussleiste Limiter Übertemperatur Rück Schützgehäuse Sensorkabel Adapterplatine 1 = Blau OLEA 103 Sensor OLET 31 2 = Weiß 3 = Rot 4 = Gelb Steuergerät Pure Schützgehäuse Zwischenkabel A1 Gelb Adapterplatine A2 Grün... -
Seite 13: Ersatzteile Für Das Elektrische Saunaheizgerät Cup D
Installations- und Benutzerhandbuch Cup D 3. Ersatzteile für das elektrische Saunaheizgerät Cup D Teil Produktnummer Produktbezeichung Cup 45 D Cup 60 D Cup 80 D SP4071002 Cup rost SP7712000 Kabelschelle NKWA 1 SP7812550 Netzanschluss NLWD 1-1 Heizelement SEPC 63 SP4316222...
