Migatronic SIGMA SELECT GRAPHICAL Kurzanleitung Seite 5

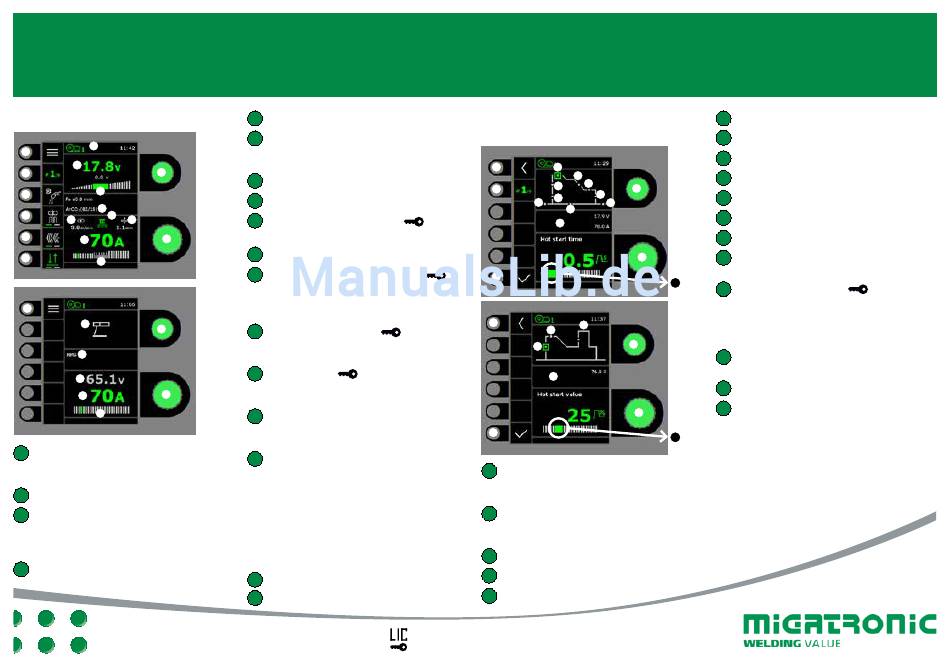

Betriebsanzeige MIG/MMA
16
10
7
6
11
8
12
9
13 12
4 5
14
2 1
15
3
10
17
6
9
7
1
2
3
1 Einstellung des Schweißstroms
Den gewünschten Schweißstrom mittels des
Drehknopfs einstellen.
2 Anzeige des Schweißstroms
3 Anzeige des Stroms/Lichtbogens:
- Kurzbogen
- Mischbogen (Risiko für Schweißspritzer)
- Spraybogen
4 Anzeige der
Drahtfördergeschwindigkeit
5 Anzeige der Materialstärke
6 Einstellung der Schweißspannung
Die gewünschte Schweißspannung mittels
des Drehknopfs einstellen.
7 Anzeige der Schweißspannung
8 Anzeige +/- Spannungstrimm
9 Anzeige des gewählten
Programms/MigaJobs
10 Menü
11 Anzeige aktueller Sequenz/
Sequenzen insgesamt
Wechsel zur nächsten Sequenz durch Tasten-
druck.
12 Wahl des Prozesses
Verfügbare Schweißprozesse. Zur Änderung
der Prozesswahl die Taste drücken.
13 DUO Plus
TM
Pulsierender Draht in Verbindung mit
synergischem MIG ein/aus.
14 Heftschweißen
Wenn die Funktion aktiv ist, sind Sequenz,
Hotstart und Stromabsenkung ausgeschaltet.
15 Trigger-Modus
Wechsel zwischen 2-Takt und 4-Takt.
2-Takt: Der Schweißvorgang beginnt, wenn
der Trigger gedrückt wird und endet, wenn
er wieder losgelassen wird.
4-Takt: Der Schweißvorgang beginnt, wenn
der Trigger gedrückt und losgelassen wird
(Hotstart ist aktiv, bis der Trigger losgelassen
wird) und endet, wenn er wiederum
gedrückt wird.
16 Informationsleiste
17 Symbol für MMA
Lizenzanhängig
SIGMA SELECT GRAPHICAL
Einstellung des MIG/MMA-
Schweißvorgangs - Prozessaufbau
13 6
7
8
5
2
14
9
4
3
10
11
12
1
15
13
16
6
2
5
12
1
15
1 Einstellung der Parameter
Den gewählten Wert mittels des Drehknopfs
einstellen.
2 Wahl der Sekundärparameter
Die Parameter mittels des Drehknopfs
wählen.
3 Vorgas (Sek.)
4 Softstart (m/min)
5 Hotstart (%)
QUICKGUIDE
6 Hotstartzeit (Sek.)
7 Stromabsenkung (Sek.)
8 Stopstromzeit (Sek.)
9 Stopstrom (%)
10 Nachgas (Sek.)
11 Punktschweißzeit (Sek.)
12 Eingestellter Strom
13 Zurück
Zurück zum Menü.
17
14 Aktuelle Sequenz/
Sequenzen insgesamt
Max. Anzahl Sequenzen in
Normal Modus = 9
Max. Anzahl Sequenzen in Job Modus = 99
15 Bestätigung der Änderungen
Zurück zur Betriebsanzeige.
16 Arc Power (%)
17 Werkseitige Einstellung
17
DE
50113801
