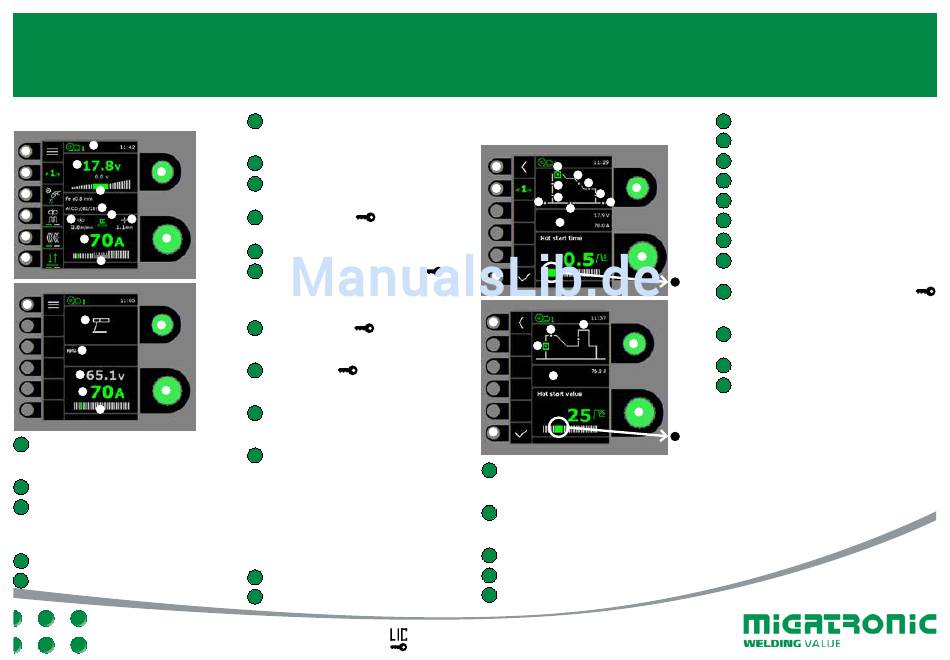

Driftsbild MIG/MMA
16
10
7
11
6
8
12
9
13
12
4
5
14
2
1
15
3
10
17
6
9
7
1
2
3
1
Inställning av svetsström
Vrid på knappen för att ställa in den
önskade svetsströmmen.
2
Visning av svetsström
3
Visning av ström/ljusbågeområde:
- kortbåge
- blandbåge med risk för svetssprut
- spraybåge
4
Visning av trådhastighet
5
Visning av materialetjocklek
6
Inställning av svetsspänning
Vrid på knappen för att ställa in den
önskade svetsspänningen.
7
Visning av svetsspänning
8
Visning av +/- område for
spänningstrim
9
Visning av valt
program/MigaJob
10
Meny
11
Visning av aktuell sekvens/
sekvenser i allt
Skifta till nästa sekvens genom att trycka på
knappen.
12
Val av process
Tillgängliga svetsprocesser.
Tryck på knappen för att ändra process.
13
DUO Plus
TM
Pulserande tråd i samband med synergisk
MIG.
14
Häftfunktion
Sekvens, hotstart och slope down är
frånkopplat, när funktionen är aktiverad.
15
Val av avtryckarmetod
Skifta mellan 2-takt och 4-takt.
2-takt: Svetsförloppet startar när brännar-
avtryckaren aktiveras och avslutas, när
avtryckaren släpps.
4-takt: Svetsförloppet startar när brännar-
avtryckaren aktiveras och släpps (hotstart
är aktivt, tills brännaravtryckaren släpps).
Avslutas när brännaravtryckaren åter
aktiveras.
16
Informationslinje
17
Symbol för MMA
Licensberoende
SIGMA SELECT GRAPHICAL
Inställning av MIG/MMA -
svetsförloppet Processinställ.
13
6
7
8
5
14
2
9
4
3
10
11
12
1
15
13
16
6
2
5
12
1
15
1
Inställning av parametrar
Vrid på knappen för att ställa in det önskade
parametervärdet.
2
Val av svetsparameter
Vrid på knappen för att välja den önskade
svetsparametern.
3
Förgas (sek.)
4
Krypstart (m/min)
5
Hotstart (%)
QUICKGUIDE
6
Hotstarttid (sek.)
7
Slope-down (sek.)
8
Stopström-tid (sek.)
9
Stopström (%)
10
Eftergas (sek.)
11
Punkttid (sek.)
12
Inställd ström
13
Retur
Retur till meny.
17
14
Aktuell sekvens/sekvenser i allt
Max antal sekvenser i normal mode = 9
Max antal sekvenser i job mode = 99
15
Bekräfta ändringar
Retur till driftsbild.
16
Arc Power (%)
17
Fabriksinställning
17
