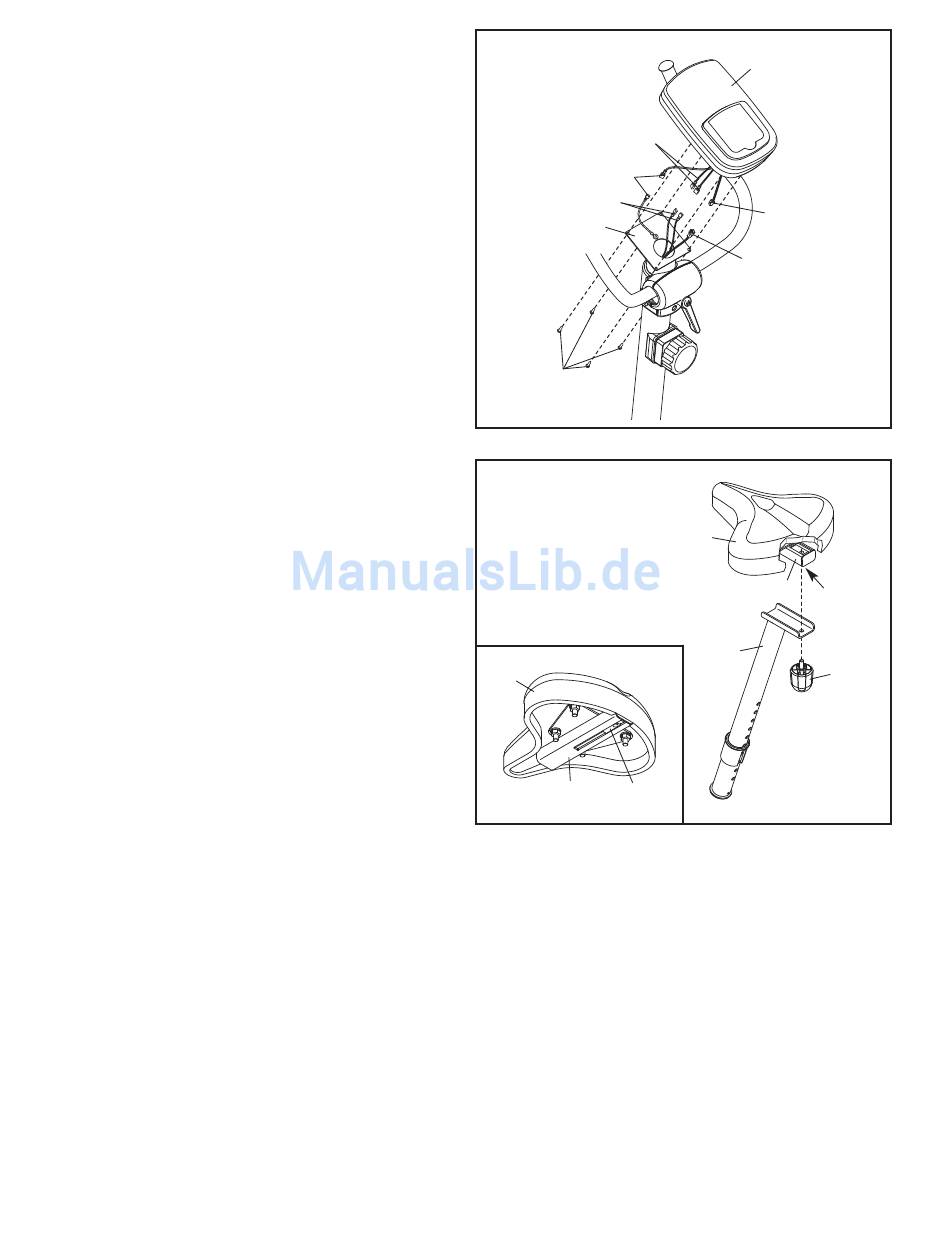

6. Während eine zweite Person den Computer
(16) an den Pfosten (13) hinhält, verbinden Sie
den Computerdraht mit dem Verlängerungsdraht
(23). Stecken Sie dann den Konsolenpulsdraht
mit den Pulskabeln (59) zusammen. Stecken
Sie nun den Computermasseleiter mit dem
Masseleiter am Pfosten (13) zusammen.
Schieben Sie überschüssigen Draht von oben
nach unten in den Pfosten (13) hinein.
Tipp: Vermeiden Sie ein Abklemmen der
Drähte. Befestigen Sie den Computer (16) with
vier M4 x 15mm Schrauben (48) am Pfosten
(13).
7. Lockern und entfernen Sie den Sattelknopf (56)
von der Sattelhalterung (58), welche sich unter-
halb des Sattels (12) befindet.
Siehe Einsatzzeichnung. Finden Sie die
Sattelhalterung (58) unterhalb des Sattels (12).
Finden Sie dann den Sattelblock (57) innerhalb
der Sattelhalterung.
Setzen Sie die Sattelhalterung (58) auf die
Klammer der Sattelstange (5) auf. Schieben Sie
den Sattelknopf (56) nach oben durch die
Klammer am Sattelpfosten und durch das Loch
am Sattelblock (57). Ziehen Sie dann den
Sattelknopf fest.
6
Pulsdrähte
Massdraht
59
13
48
7
12
58
57
9
16
Computer-
draht
23
12
58
57
5
56
