DHF-Receiver
Installations- und Betriebsanleitung
www.bodet-time.com
Stellen Sie beim Empfang des Produkts sicher, dass es während des Transports nicht beschädigt wurde, um beim
ANALOGUHREN
Profil 930 L
BODET Time & Sport
1 rue du Général de Gaulle
49340 TREMENTINES I Frankreich
Tel. support export: +33 241 71 72 33
Transporteur Vorbehalte anmelden zu können.
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bodet Profil 930 L

Inhaltszusammenfassung für Bodet Profil 930 L

  • Seite 1 ANALOGUHREN Profil 930 L DHF-Receiver Installations- und Betriebsanleitung BODET Time & Sport 1 rue du Général de Gaulle 49340 TREMENTINES I Frankreich Tel. support export: +33 241 71 72 33 www.bodet-time.com Stellen Sie beim Empfang des Produkts sicher, dass es während des Transports nicht beschädigt wurde, um beim...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis SICHERHEITSHINWEISE ERSTE ÜBERPRÜFUNG UND ALLGEMEINES 1.1 Auspacken der Uhr 1.2 Reinigung 1.3 Sicherheitshinweise – Vorsichtsmaßnahmen zum Gebrauch 1.4 Produktbeschreibung 1.4.1 Beschreibung der Uhr 1.4.2 Zusammenbau und HMI INSTALLATION 2.1 Voraussetzungen 2.1.1 Installationsumgebung 2.1.2 Lichteinwirkung auf die Uhr 2.2 Vorgehensweise bei der Installation 2.3 Befestigung der Uhr 2.3.1 Wandmontage 2.3.2 Doppelseitige Montage...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Die folgenden Piktogramme zeigen Risiken oder Gefahrenquellen bei der Installation, Verwendung und Wartung dieses Produkts an. Symbol Beschreibung IEC60417 - 1641 Benutzerhandbuch IEC60417 - 0434b Achtung...

  • Seite 4: Erste Überprüfung Und Allgemeines

    ERSTE ÜBERPRÜFUNG UND ALLGEMEINES Vielen Dank für Ihren Kauf einer Uhr von Bodet. Die sorgfältige Konzeption und Fertigung des Geräts gewährleistet Ihnen guten und zuverlässigen Betrieb gemäß den Regeln unserer Qualitätssicherung ISO9001 und ISO14001. Wir empfehlen Ihnen, diese Anleitung vor der Installation des Produkts aufmerksam zu lesen.

  • Seite 5: Produktbeschreibung

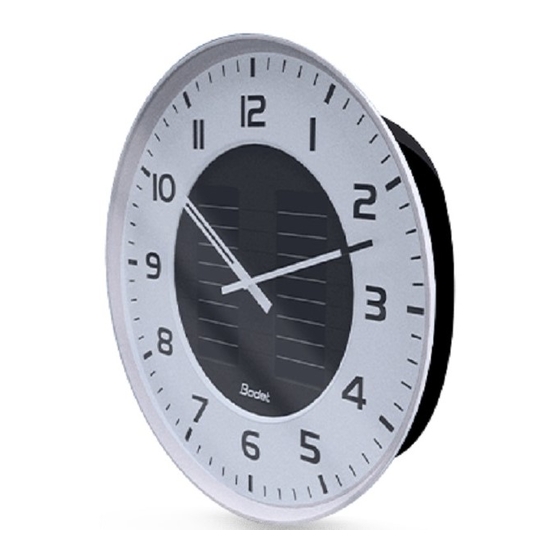

    1.4 Produktbeschreibung 1.4.1 Beschreibung der Uhr Die Uhr Profil 930 L ist eine umweltfreundlich gestaltete Solaruhr mit Stunden- und Minuten- Anzeige und DHF-Funksynchronisation. Das Produkt wird durch eingebaute Solarzellen mit Strom versorgt. Es müssen keine Kabel verlegt werden. Im Sinne eines umweltfreundlichen Designs enthält das Produkt keine Batterien.

  • Seite 6: Installation

    INSTALLATION 2.1 Voraussetzungen 2.1.1 Installationsumgebung Wählen Sie den Ort, an dem die Uhr installiert werden soll, und achten Sie darauf, dass der Funkempfang korrekt ist. Die Funkuhr muss an einem Ort installiert werden, der frei von elektrischen Störungen (Transformatoren, Neon- und Halogenleuchten, ...) ist, die zu Interferenzen führen können. Sie sollten die Uhr nicht unmittelbar an einer Metallwand oder an Stahlbeton befestigen.

  • Seite 7: Befestigung Der Uhr

    2.3 Befestigung der Uhr Es gibt 2 Befestigungsarten: an der Wand oder doppelseitig an einem Ausleger. Achten Sie darauf, dass sich zwischen dem Installationsort der Uhr und den Lichtquellen keine Hindernisse befinden. Für eine ideale Ausleuchtung positionieren Sie die Uhr mindestens 80 cm unterhalb der künstlichen Lichtquellen.

  • Seite 8: Doppelseitige Montage

    2.3.2 Doppelseitige Montage Montieren Sie die Befestigungsscheibe jeder Uhr mit den 3 Schrauben (Ø4 mm) und den 3 Vierkantmuttern am Ausleger. Befestigen Sie den Ausleger mit 2 Schrauben (Ø6 mm) an der Wand oder Decke. Klipsen Sie jede Uhr an die Befestigungsscheibe. Ziehen Sie die Halteschraube an der Unterseite jeder Uhr fest.

  • Seite 9: Steuerung

    STEUERUNG 3.1 Messung des Helligkeitsgrades Um zu gewährleisten, dass die Uhr durch die Wahl des richtigen Installationsortes ausreichend Licht ausgesetzt ist, kann eine Messung der von der Uhr aufgenommenen Helligkeit durchgeführt werden. Diese Messung kann bei der Inbetriebnahme oder während des Betriebs der Uhr, durchgeführt werden.

  • Seite 10: Init-Modus

    3.2 INIT-Modus Der INIT-Modus ermöglicht die Kopplung der zu synchronisierenden Uhr mit einem DHF-Sender. Er ist standardmäßig ab Werk beim Start der Uhr aktiv, solange die Uhr nicht mit einem Sender gekoppelt wurde. Um die Uhr wieder mit diesem Sender oder einem anderen Sender zu koppeln, drücken Sie 5 Sekunden lang auf die INIT-Taste, um den INIT-Modus der Uhr zu aktivieren.

  • Seite 11: Verhalten Der Uhr

    VERHALTEN DER UHR 4.1 Zeitraum ohne Licht Wenn die Uhr sich länger als 60 Stunden im Dunkeln befindet oder nicht mehr genug Energie hat, wechseln die Zeiger auf 12:00 Uhr. Wenn es wieder hell genug ist, stellt sich die Uhr wieder ein. 4.2 Zeitraum mit fehlender DHF-Synchronisation Die DHF-Synchronisation wird beim Start der Uhr und dann 2 Mal am Tag durchgeführt: um 04:00 Uhr und um 16:00 Uhr.

  • Seite 12: Was Ist Zu Tun, Wenn

    WAS IST ZU TUN, WENN...? Was ist zu tun, wenn...? Durchzuführende Aktion(en) 1) Laden Sie die Uhr über USB auf. Die Zeiger stellen sich 2) Überprüfen Sie, ob die Uhr dem Licht richtig ausgesetzt ist (zu beim Starten der Uhr verschiedenen Tageszeiten), indem Sie eine Messung des nicht sofort wieder auf 12 Helligkeitsgrades durchführen.
  • Seite 13 © 2022 BODET. Alle Rechte vorbehalten.
