Gleich- Und Wechelströme Bis 1 A (Direkter Anschluss) - Gossen MetraWatt METRAport 3A Bedienungsanleitung

4.4.1 Gleich- und Wechelströme bis 1 A (direkter Anschluss)
➭ Schalten Sie zuerst
die Stromversorgung
zum Messkreis bzw.
zum Verbraucher
(R ) ab und entladen
v
Sie, sofern vorhan-
den, alle Kondensa-
toren.
➭ Drehen Sie den
Messbereichsschal-
ter in die Stellung
1/10 A bzw.
~
1/10 A .
➭ Trennen Sie den
Messstromkreis auf
und schließen Sie

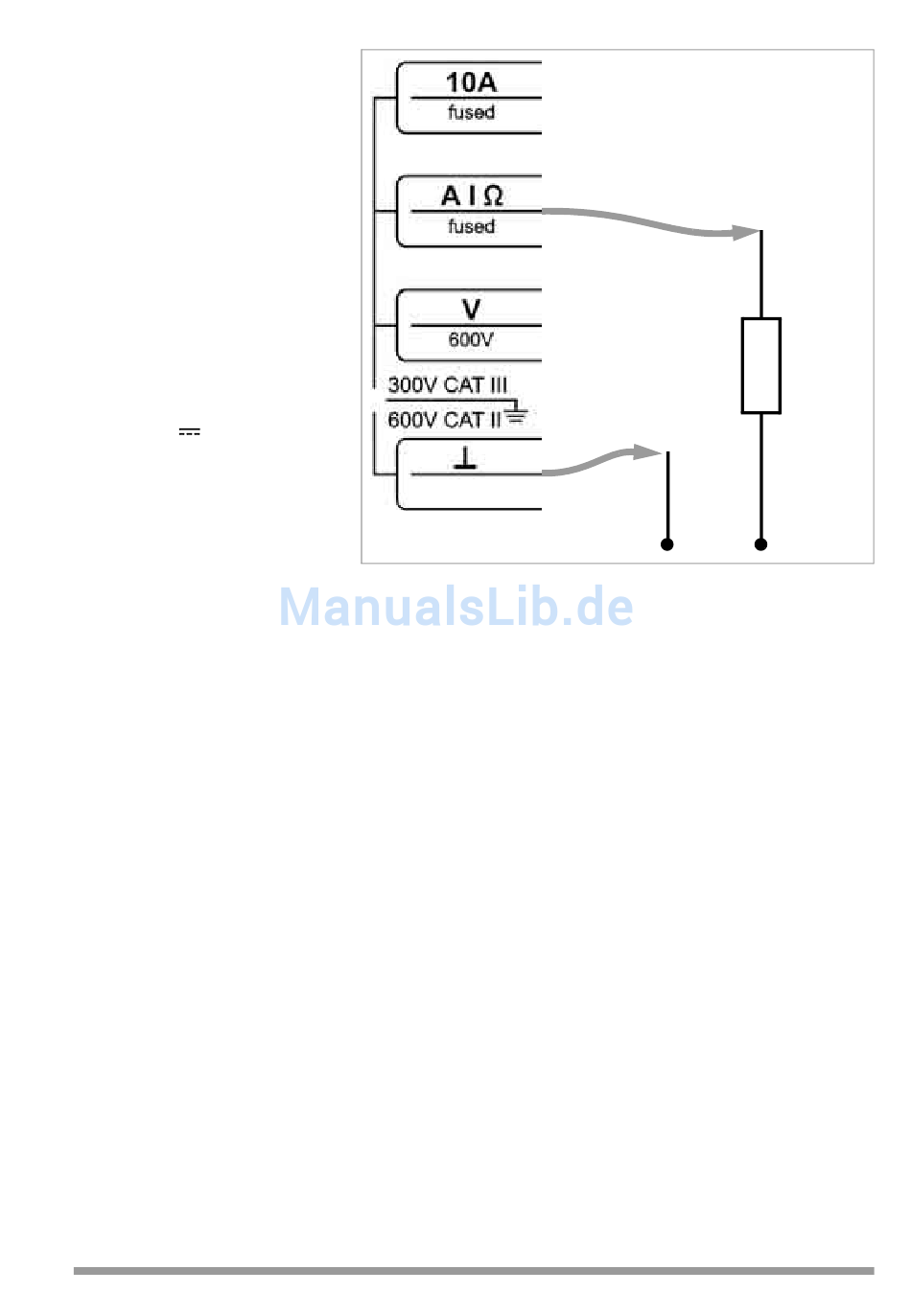

das Messgerät sicher (ohne Übergangswiderstand), wie abgebildet,
in Reihe zum Verbraucher an. Beachten Sie bei Gleichstrom die Po-
larität!
➭ Schalten Sie das Gerät über den Kippschalter Stellung „ON" ein.
➭ Schalten Sie die Stromversorgung zum Messkreis wieder ein.
➭ Schalten Sie solange auf niedrigere Strommessbereiche weiter, bis
die optimale Anzeige erreicht ist. Der Messkreis wird beim Umschal-
ten nicht unterbrochen.
➭ Lesen Sie den Messwert auf der V, A-Skala ab.
