Inhaltszusammenfassung für PeakTech 5170

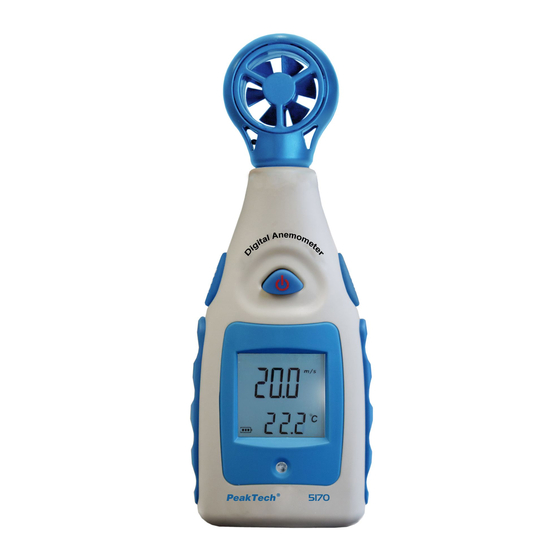

- Seite 1 PeakTech 5170 ® Bedienungsanleitung / Operation Manual Digital Anemometer...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität). Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältig lesen. Nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes sind unbedingt beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen: Warnhinweise am Gerät unbedingt beachten. -
Seite 3: Technische Merkmale
Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. Einführung Dieses neue Flügelrad-Anemometer misst Luftgeschwindigkeiten in Metern/Sekunde, Km/h, Feet/Minute, Knoten und Meilen pro Stunde,... -
Seite 4: Technische Daten
3. Technische Daten LCD-Anzeige mit automatischer Anzeige Hintergrundbeleuchtung 0 … 30 m/Sek. 0 … 5860 Ft/min Messbereiche 0 … 55 Knoten Windgeschwindigkeit 0 … 90 km/h 0 … 65 mp/h -10 … 45°C Messbereich 14 … 113°F Lufttemperatur Messfolge 1.5 x Sekunde, typisch Genauigkeit +/- 5% Windgeschwindigkeit... -
Seite 5: Bedienelemente Und Anschlüsse Am Gerät
4. Bedienelemente und Anschlüsse am Gerät 1.) Flügelrad 2.) ON - Einschalter 3.) MAX ; AVG Umschalter 4.) Messeinheit Umschalter 5.) Helligkeitssensor 6.) Dual-Messwertanzeige 7.) Batteriefach (Rückseite) 8.) Gewinde für Stativ (Rückseite) -
Seite 6: Bedienung
4.1 Anzeigesymbole Das Symbol zeigt den Batterieladezustand an. Eine leere Batterie muss baldmöglichst ausgetauscht werden und beeinflusst das Messergebnis Balkengrafik nach Windgeschwindigkeit Anzeige erneuert sich nur bei neuem Maximalwert Zeigt den Durchschnittswert der Messung WINDCHILL Warnung vor dem Auskühlen ft/min, Km/h, Knots Messeinheit °C... - Seite 7 6. Messbetrieb Allgemein: Drücken Sie die „MODE“-Taste, um in den Maximalwert-Modus umzuschalten. Die Messanzeige erneuert sich nun nur noch, wenn der aktuelle Messwert den höchsten vorausgehenden Messwert übersteigt. Drücken „MODE“-Taste erneut, Durchschnittswert-Modus umzuschalten. Die Messanzeige zeigt den Durchschnittswert der Windgeschwindigkeit über die gesamte Messung an.
-
Seite 8: Auswechseln Der Batterie
7. Auswechseln der Batterie Bei Aufleuchten des -Symbols muss die Batterie gewechselt werden. Öffnen Sie das Batteriefach an der Rückseite, entfernen die alte Batterie und setzen eine neue gleichen Typs ein. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden. -
Seite 9: Gesetzlich Vorgeschriebene Hinweise Zur Batterieverordnung
7.1. Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß... - Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 03/2015/Po.
-
Seite 11: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility). The following safety precautions must be observed before operation. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever: Comply with the warning labels and other info on the equipment. - Seite 12 Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild householder cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment. Introduction This new vane anemometer measures air velocity in meters/ second, kilometers/hour, feet/minute, knots and miles per hour, as well as the current air temperature with simultaneous display of these two measured values on the display.
-
Seite 13: Specifications
3. Specifications Display LCD with automatic backlight 0 … 30 m/Sec. 0 … 5860 Ft/min Measurement Range 0 … 55 Knoten Wind speed 0 … 90 km/h 0 … 65 mp/h -10 … 45°C Measurement Range 14 … 113°F Air-Temperature Messfolge 1.5 x Sekunde, typisch Accuracy... -
Seite 14: Panel Description
4. Panel Description 1) Anemometer probe 2.) ON - Power switch 3.) MAX / AVG Switch 4.) Meas. Unit Switch 5.) Brightness sensor (backlight) 6.) Dual meas. value display 7.) Battery compartment (rear) 8.) Thread for tripod (rear) -13-... -
Seite 15: Display Symbols
4.1. Display Symbols This icon indicates the battery-charge status. An empty battery must be replaced as soon as possible and affect the measurement results negatively Bargraph for winds peed Display keeps highest maximum value Display shows average wind speed value WINDCHILL Warning for hypothermia ft/min,... - Seite 16 6. Performing Measurement Press the "MODE" button to switch to the maximum value mode. The meter is now renewed only if the current measured value exceeds the highest previous reading. Press the "MODE" button again to switch to the average mode. The display indicates the average wind speed over the entire measurement.
-
Seite 17: Battery Replacement
7. Battery Replacement If the sign “ ” appears on the LCD display, it indicates that the battery should be replaced. Remove the back cover and open the battery compartment. Replace the exhausted battery with new battery. Batteries, which are used up dispose duly. Used up batteries are hazardous and must be given in the - for this being supposed - collective container. - Seite 18 7.1. Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return...
- Seite 19 We recommend to calibrate the unit again, after one year. ® © PeakTech 03/2015/Po. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
