Inhaltszusammenfassung für PeakTech 5307
- Seite 1 PeakTech 5307 ® Bedienungsanleitung / Operation Manual PH & EC Messgerät / Meter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien Europäischen Union CE-Konformität: 2014/30/EU (Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS). Schäden, die durch Nichtbeachtung nachfolgender Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Zur Betriebssicherheit des Gerätes sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. -
Seite 3: Einführung
Eine automatische Kalibrierung kann über drei Messpunkte per Tastenkombination durchgeführt werden. Um die Messelektrode zu schützen ist eine Schutzkappe auf dem Ende des P 5307 angebracht (diese wird bei der Messung entfernt). Digitales PH-Messgerät mit beleuchtetem Display Leitfähigkeit / TDS Messung ms, µs, ppm, ppt Flüssigkeits- Temperaturmessung (°C/°F) -
Seite 4: Bedienelemente

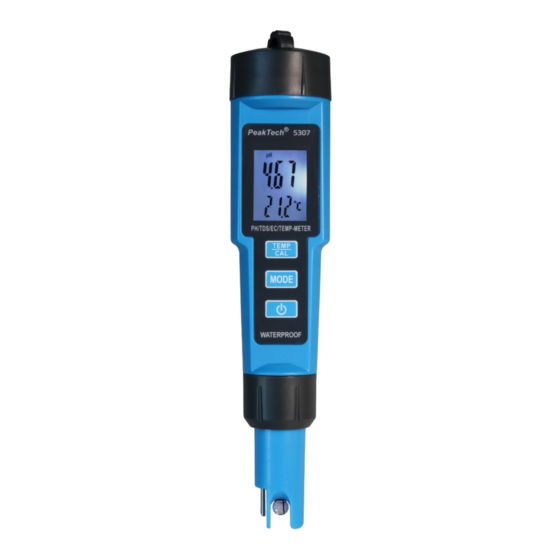

3. Bedienelemente Batteriefach Mehrzeilen LCD Anzeige mit Beleuchtung Temp./Cal Taste Mode Umschalter Ein-/Ausschalter Überwurfmutter zum Lösen der PH Elektrode Schutzkappe für pH Elektrode... -
Seite 5: Durchführung Einer Ph Messung
4. Messbetrieb Das pH Meter wird zur Feststellung von pH Werten, der Temperatur, der Leitfähigkeit und der Summe gelöster Feststoffe (TDS) verschiedener Flüssigkeiten verwendet. Durch das Display, welches eine Hintergrundbeleuchtung besitzt, und der Intuitiven Handhabung des Gerätes, ist die Durchführung der Messung schnell und anwenderfreundlich möglich. -
Seite 6: Kalibrierung Des Messgerätes
Wenn keine weiteren Messungen vorgenommen werden sollen, stecken Sie die Schutzkappe der Elektrode erneut auf das Ende der Sonde, um diese vor Verschmutzungen oder Beschädigungen zu schützen. Gehen sie wie folgt vor: Entfernen Sie die Schutzkappe von der Elektrode. Reinigen Sie die Elektrode mit destilliertem Wasser und trocknen Sie diese gut ab. - Seite 7 Drücken Sie „ON“, um das Gerät einzuschalten. Tauchen Sie die Elektrode in eine Standardpufferlösung pH 6.86 und rühren Sie dann vorsichtig, bis der Wert stabil ist. Drücken Sie die Taste „Temp/Cal“ 5 Sekunden lang. Wenn der Anzeigewert „686“ der Standardpufferlösung entspricht, ist die Kalibrierung beendet.
-
Seite 8: Austausch Der Batterien
Tauchen Sie die Elektrode in Ethylalkohol und rühren Sie 5 bis 10 Sekunden lang. 5. Austausch der Batterien Das PeakTech 5306 ist ein Batteriebetriebenes Messgerät. Nach einer gewissen Zeit der Benutzung des Gerätes, kann es vorkommen, dass die Kapazität der Batterien aufgebraucht ist und neue Batterien eingesetzt werden müssen. -
Seite 9: Spezifikationen
Gehäuse aufgezeigt wird) in das Batteriefach. Achten Sie darauf die richtigen Batterien zu verwenden, welche das Messgerät benötigt (4 x 1,5V AG13 Knopfzellen). Nach dem Batteriewechsel setzen Sie die Schraubkappe auf das Gerät und schrauben diese wieder fest. 6. Spezifikationen Anzeige 3 ½-stellige, LCD-Anzeige max 1999 Temp.:... - Seite 10 Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die z.B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Seite 11 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 01/2022 Ehr. -11-...
-
Seite 12: Safety Precautions
1. Safety precautions This product complies with the requirements of the following directives of the European Union for CE conformity: 2014/30/EU (electromagnetic compatibility), 2011/65/EU (RoHS). Damage caused by failure to observe the following information is excluded from claims of any kind. For the operational safety of the device, the following safety instructions for operating the device must be observed. - Seite 13 An automatic calibration can be carried for three points via key control. To protect the measuring electrode, a protective cap is attached to the end of the P 5307 (this is removed during the measurement). Digital pH meter with illuminated display Conductivity/TDS measurement in ms, µs, ppm, ppt Liquid temperature measurement (°C/°F)
- Seite 14 3. Controls Battery Compartment Multi-Line LCD with Backlight Temp/Cal Key Mode Key ON/OFF Switch Screwcap for Electrode Protective Cap for Electrode -14-...
-
Seite 15: Measuring Operation
4. Measuring operation The pH meter is used to determine the pH values, temperature, conductivity or total dissolved solids (TDS) of various liquids. Thanks to the display, which has a backlight, and the intuitive handling of the device, the measurement of the pH value can be carried out quickly and in a user-friendly manner. - Seite 16 Proceed as follows: Remove the protective cap from electrode. Clean the electrode with distilled water, and dry it well. Press the “power” button to turn on the device. Immerse the electrode into the test solution, and stir lightly. Press Mode to select EC or pH Mode. Hold down the mode button in EC mode for approx.
- Seite 17 Clean the electrode. Immerse the electrode in the standard buffer solution pH 9.18 and stir gently until the display value is stable. If the measured value is within the acceptable error range, the calibration is complete. If not, repeat steps 4 and 6. Note: For an even more precise calibration, fill the respective buffer solution into two different beakers.
-
Seite 18: Battery Replacement
5. Battery replacement The PeakTech 5306 is a battery operated measuring device. After a certain period of use of the device, it may happen that the capacity of the batteries is used up and new batteries have to be inserted. This becomes visible when the display gets darker or looks a little blurry. - Seite 19 Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
- Seite 20 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 01/2022 Ehr. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de -20-...
