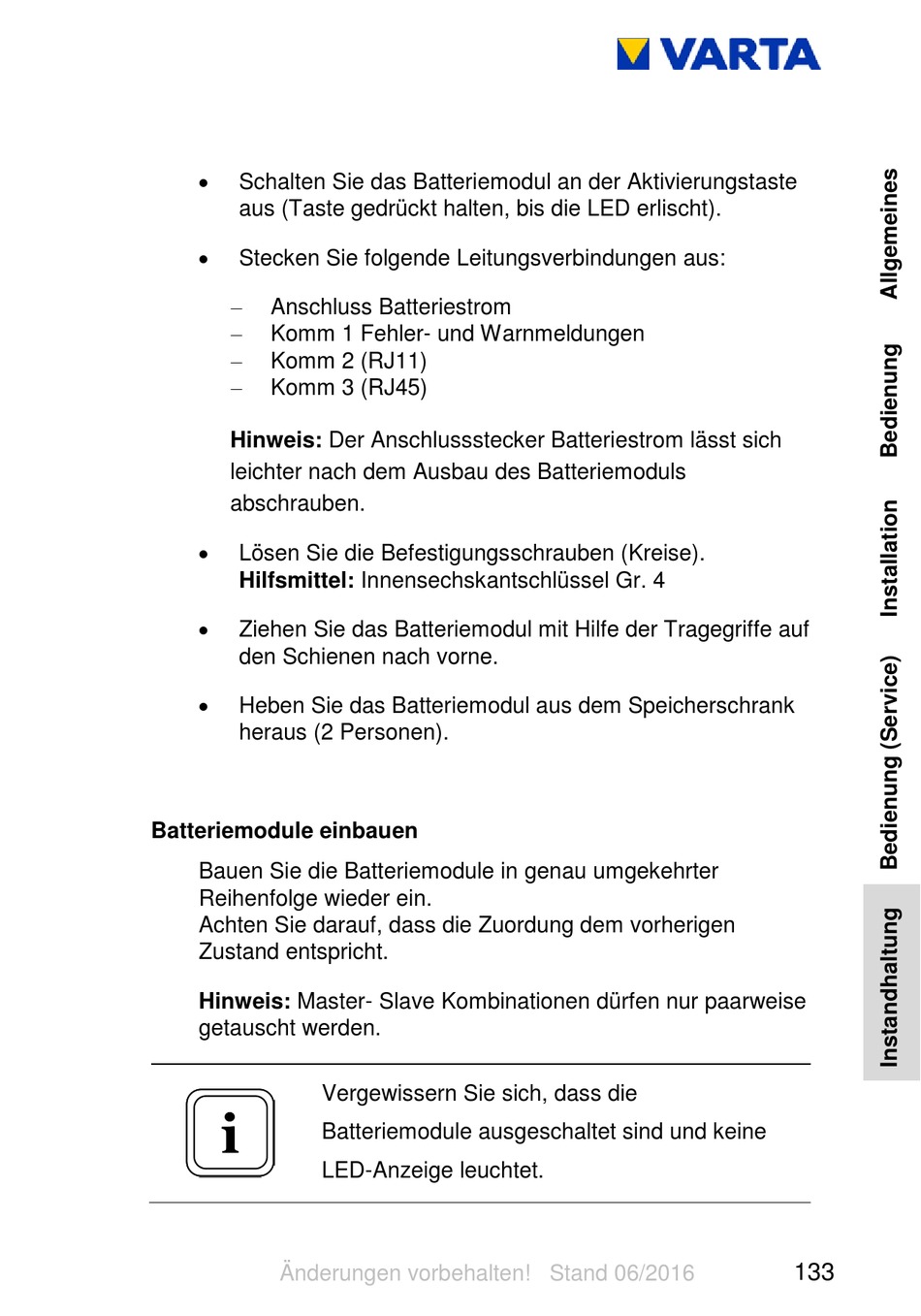

Varta element Betriebsanleitung Seite 133


Schalten Sie das Batteriemodul an der Aktivierungstaste
aus (Taste gedrückt halten, bis die LED erlischt).

Stecken Sie folgende Leitungsverbindungen aus:

Anschluss Batteriestrom

Komm 1 Fehler- und Warnmeldungen

Komm 2 (RJ11)

Komm 3 (RJ45)
Hinweis: Der Anschlussstecker Batteriestrom lässt sich
leichter nach dem Ausbau des Batteriemoduls
abschrauben.

Lösen Sie die Befestigungsschrauben (Kreise).
Hilfsmittel: Innensechskantschlüssel Gr. 4

Ziehen Sie das Batteriemodul mit Hilfe der Tragegriffe auf
den Schienen nach vorne.

Heben Sie das Batteriemodul aus dem Speicherschrank
heraus (2 Personen).
Batteriemodule einbauen
Bauen Sie die Batteriemodule in genau umgekehrter
Reihenfolge wieder ein.
Achten Sie darauf, dass die Zuordung dem vorherigen
Zustand entspricht.
Hinweis: Master- Slave Kombinationen dürfen nur paarweise
getauscht werden.
Vergewissern Sie sich, dass die
Batteriemodule ausgeschaltet sind und keine
LED-Anzeige leuchtet.
Änderungen vorbehalten! Stand 06/2016
133
