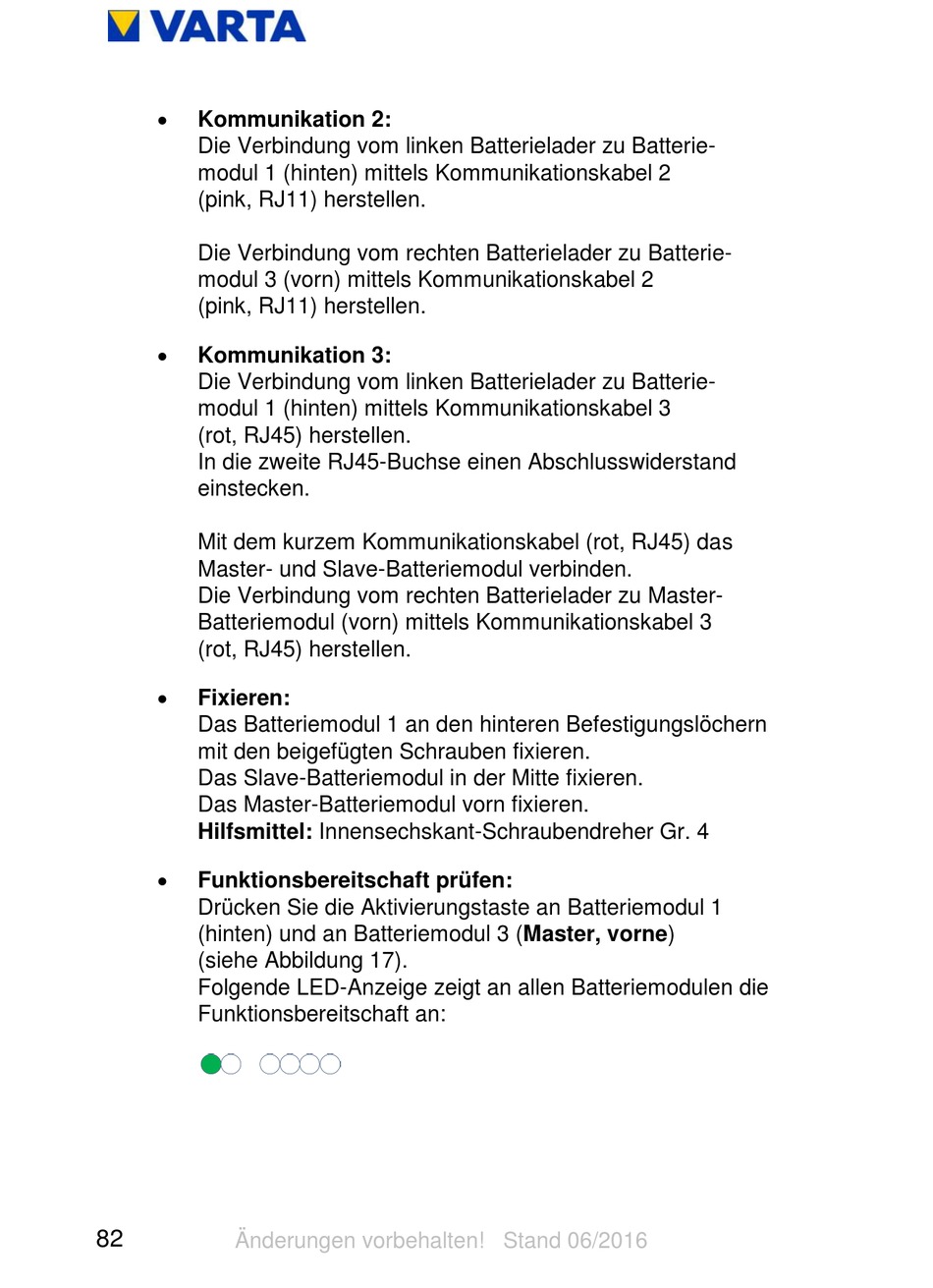

Varta element Betriebsanleitung Seite 82


Kommunikation 2:
Die Verbindung vom linken Batterielader zu Batterie-
modul 1 (hinten) mittels Kommunikationskabel 2
(pink, RJ11) herstellen.
Die Verbindung vom rechten Batterielader zu Batterie-
modul 3 (vorn) mittels Kommunikationskabel 2
(pink, RJ11) herstellen.

Kommunikation 3:
Die Verbindung vom linken Batterielader zu Batterie-
modul 1 (hinten) mittels Kommunikationskabel 3
(rot, RJ45) herstellen.
In die zweite RJ45-Buchse einen Abschlusswiderstand
einstecken.
Mit dem kurzem Kommunikationskabel (rot, RJ45) das
Master- und Slave-Batteriemodul verbinden.
Die Verbindung vom rechten Batterielader zu Master-
Batteriemodul (vorn) mittels Kommunikationskabel 3
(rot, RJ45) herstellen.

Fixieren:
Das Batteriemodul 1 an den hinteren Befestigungslöchern
mit den beigefügten Schrauben fixieren.
Das Slave-Batteriemodul in der Mitte fixieren.
Das Master-Batteriemodul vorn fixieren.
Hilfsmittel: Innensechskant-Schraubendreher Gr. 4

Funktionsbereitschaft prüfen:
Drücken Sie die Aktivierungstaste an Batteriemodul 1
(hinten) und an Batteriemodul 3 (Master, vorne)
(siehe Abbildung 17).
Folgende LED-Anzeige zeigt an allen Batteriemodulen die
Funktionsbereitschaft an:
