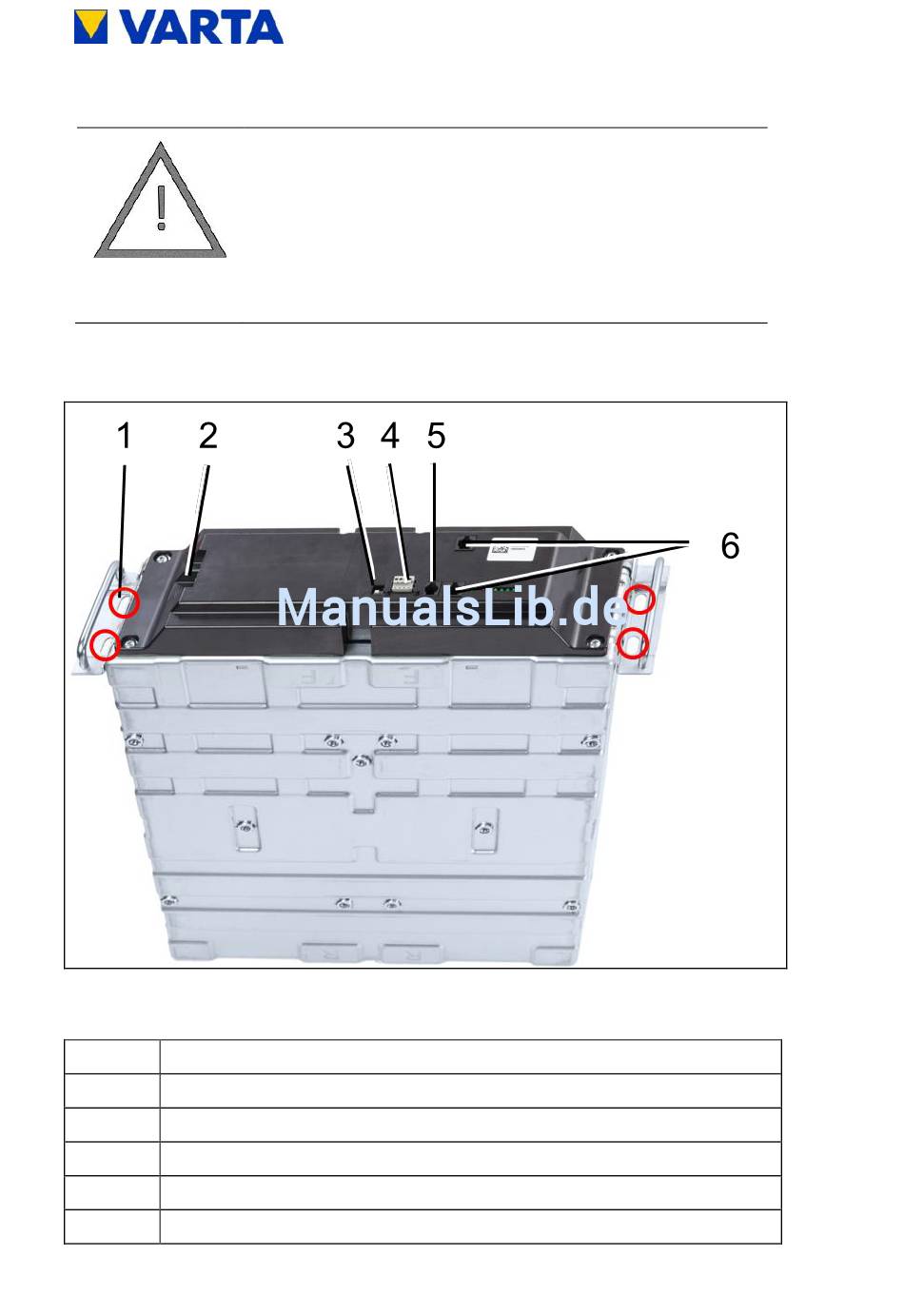

Abbildung 33: Ausbau Batteriemodul
1
Position der Befestigungsschrauben
2
Anschluss für Batteriestrom
3
Aktivierungstaste
4
Komm 1 Fehler- und Warnmeldungen
5
Komm 2 RJ11-Buchse (Kommunikation)
6
Komm 3 2x RJ45-Buchse (Kommunikation)
132
Änderungen vorbehalten! Stand 06/2016
Sachschäden durch falsche Handhabung!
Die Batteriemodule sind wartungsfrei und
dürfen unter keinen Umständen geöffnet
werden.
