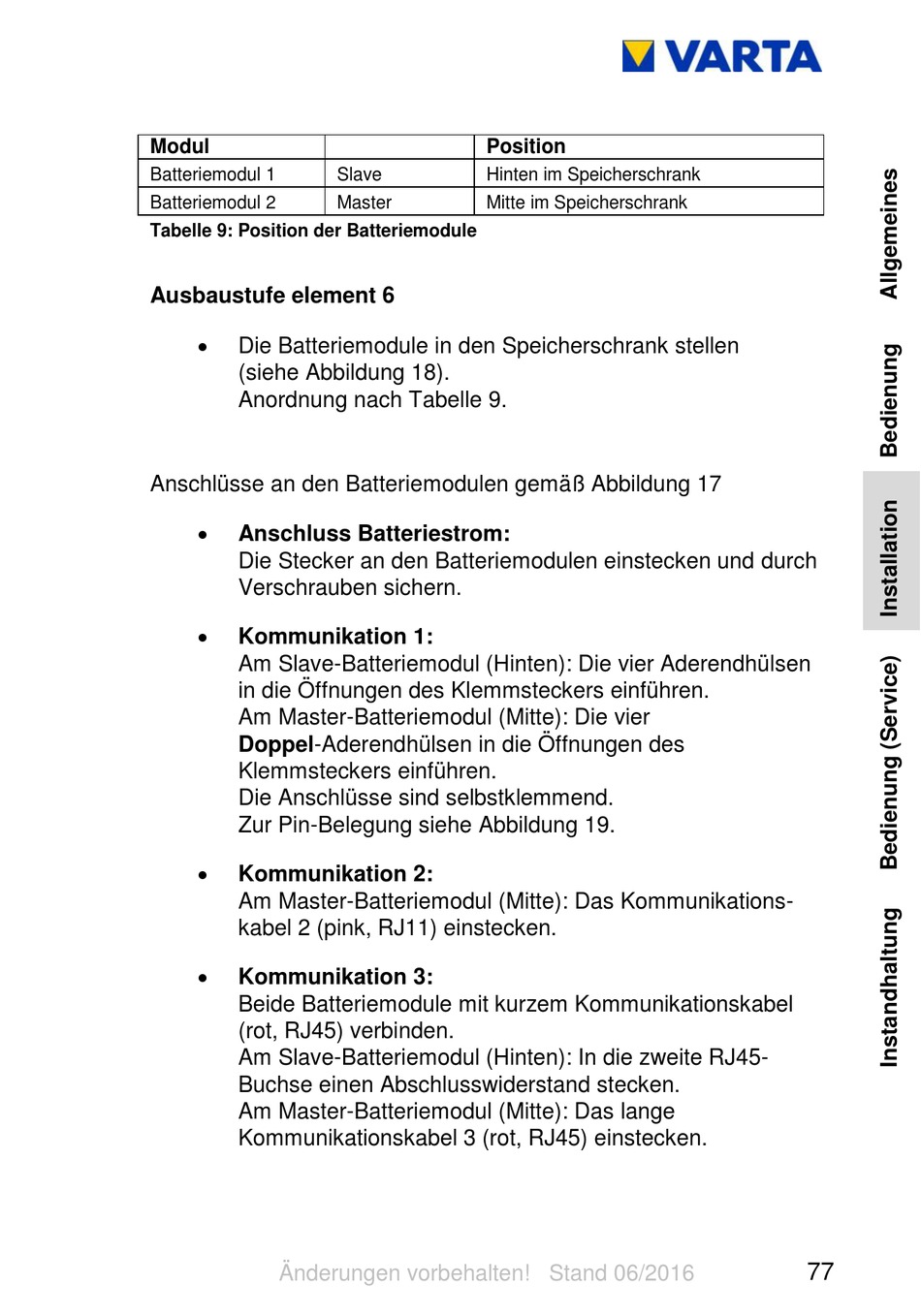

Modul
Batteriemodul 1
Batteriemodul 2

Tabelle 9: Position der Batteriemodule

Ausbaustufe element 6

Die Batteriemodule in den Speicherschrank stellen
(siehe Abbildung 18).
Anordnung nach Tabelle 9.
Anschlüsse an den Batteriemodulen gemäß Abbildung 17

Anschluss Batteriestrom:
Die Stecker an den Batteriemodulen einstecken und durch
Verschrauben sichern.

Kommunikation 1:
Am Slave-Batteriemodul (Hinten): Die vier Aderendhülsen
in die Öffnungen des Klemmsteckers einführen.
Am Master-Batteriemodul (Mitte): Die vier
Doppel-Aderendhülsen in die Öffnungen des
Klemmsteckers einführen.
Die Anschlüsse sind selbstklemmend.
Zur Pin-Belegung siehe Abbildung 19.

Kommunikation 2:
Am Master-Batteriemodul (Mitte): Das Kommunikations-
kabel 2 (pink, RJ11) einstecken.

Kommunikation 3:
Beide Batteriemodule mit kurzem Kommunikationskabel
(rot, RJ45) verbinden.
Am Slave-Batteriemodul (Hinten): In die zweite RJ45-
Buchse einen Abschlusswiderstand stecken.
Am Master-Batteriemodul (Mitte): Das lange
Kommunikationskabel 3 (rot, RJ45) einstecken.
Änderungen vorbehalten! Stand 06/2016
Position
Slave Hinten im Speicherschrank
Master Mitte im Speicherschrank
77
