inVENTer iV14R corner Montageanleitung Seite 14

4. Komplettierung des iV14R/V von innen
Elektrischer Anschluss
Diese Beschreibung bezieht sich auf Verwendung des inVENTer-Rundkabels. Andere
Kabel (Litzen!) sind sinngemäß anzuschließen.

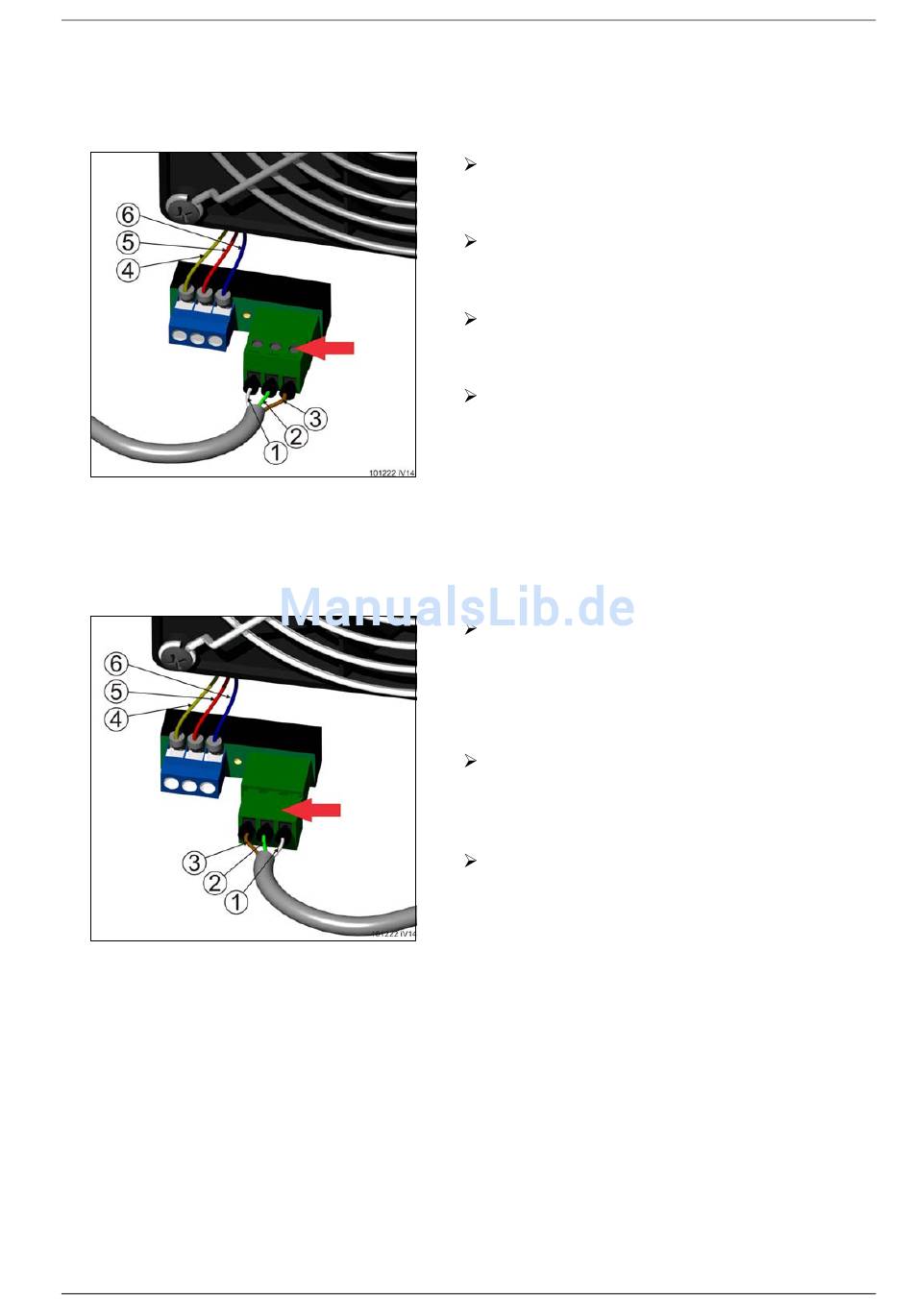

Kabel ankommend
(Startrichtung „Abluft")
1. weiß
2. grün
braun
3.
Stecker gedreht (Startrichtung „Zuluft")
Bei Verwendung des inVENTer-Flachkabels sind zwei benachbarte Adern zusammen
zu führen.
®
inVENTer
vom Regler
4. gelb oder grün
5. rot
blau
6.
www.inventer.de
Schließen Sie die Litzen des Kabels an
den 3-poligen Stecker an (dieser steckt
im Steckerbus am Lüftermotor).
Bitte verwenden Sie zum Anschluss der
Litzen Aderendhülsen mit Kragen zur
Vermeidung ungewollter Kurzschlüsse.
Ein zweites Kabel zum Anschluss eines
weiteren inVENTer-Lüfters
angeschlossen werden.
In eine Aderendhülse mit Kragen werden
also 1 bzw. 2 Litzen gequetscht (max. 1,5
mm² je Anschluss). Farbfolge siehe
Regleranleitung / Abbildung links.
Mit der Drehung des 3-poligen Steckers
werden die Startrichtung des Lüfters und
die Drehrichtung
„Lüften ohne Wärmerückgewinnung",
„Durchlüftung" geändert.
Es ist zu beachten, dass im paarweisen
Betrieb ein Lüfter im Abluftmodus (Bild
oben) und der
Zuluftmodus (Bild links) starten soll.
Nach durchgeführten Wartungsarbeiten
ist der korrekte Sitz des Steckers für Zu-
und Abluftbetrieb zu kontrollieren und
gegebenenfalls zu korrigieren.
kann mit
in der Betriebsart
andere Lüfter im
