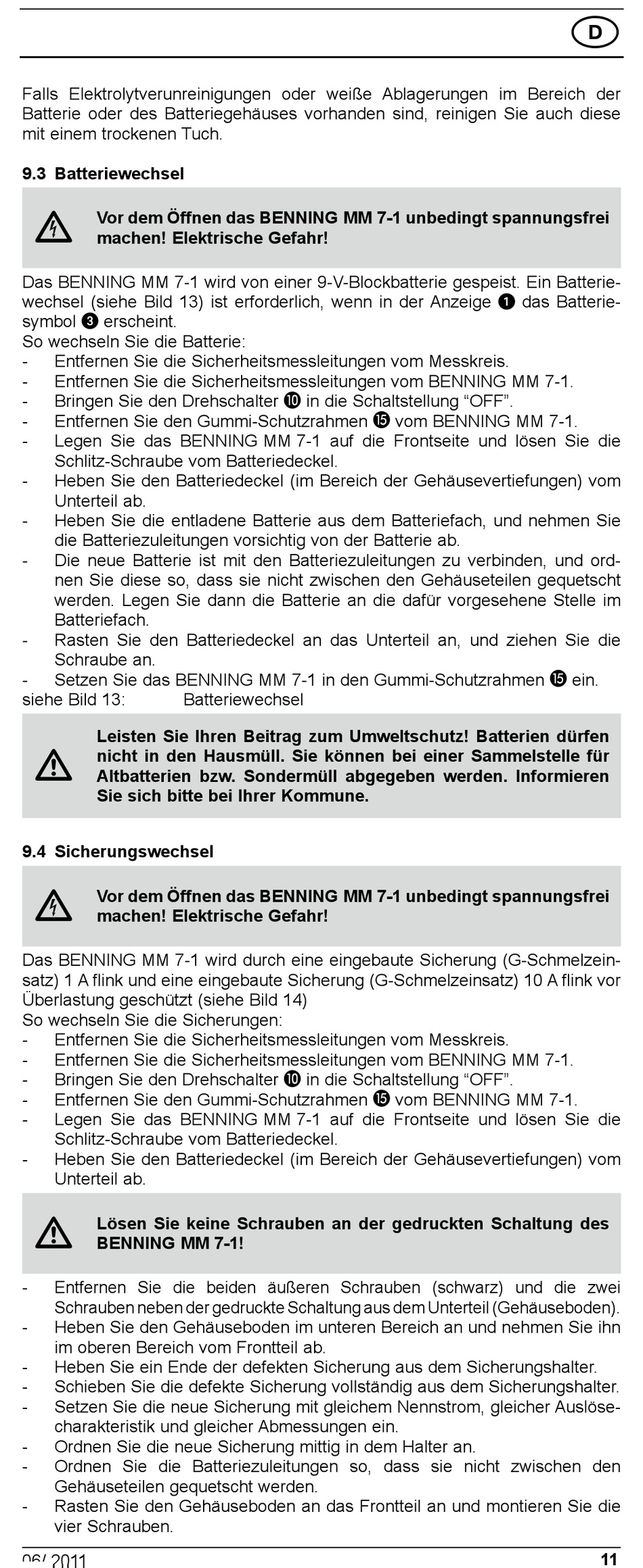

Falls Elektrolytverunreinigungen oder weiße Ab la gerungen im Bereich der
Batterie oder des Bat teriegehäuses vorhanden sind, reinigen Sie auch diese
mit einem trockenen Tuch.

9.3 Batteriewechsel


Vor dem Öffnen das BENNING MM 7-1 unbedingt spannungsfrei
machen! Elektrische Gefahr!
Das BENNING MM 7-1 wird von einer 9-V-Blockbatterie gespeist. Ein Batterie-
wechsel (siehe Bild 13) ist erforderlich, wenn in der Anzeige  das Batterie-
symbol  erscheint.
So wechseln Sie die Batterie:
- Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.
- Entfernen Sie die Sicherheitsmessleitungen vom BENNING MM 7-1.
- Bringen Sie den Drehschalter  in die Schaltstellung "OFF".
- Entfernen Sie den Gummi-Schutzrahmen  vom BENNING MM 7-1.
- Legen Sie das BENNING MM 7-1 auf die Frontseite und lösen Sie die
Schlitz-Schraube vom Batteriedeckel.
- Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom
Unterteil ab.
- Heben Sie die entladene Batterie aus dem Batteriefach, und nehmen Sie
die Batteriezuleitungen vorsichtig von der Batterie ab.
- Die neue Batterie ist mit den Batteriezuleitungen zu verbinden, und ord-
nen Sie diese so, dass sie nicht zwischen den Gehäuseteilen gequetscht
werden. Legen Sie dann die Batterie an die dafür vorgesehene Stelle im
Batteriefach.
- Rasten Sie den Batteriedeckel an das Unterteil an, und ziehen Sie die
Schraube an.
- Setzen Sie das BENNING MM 7-1 in den Gummi-Schutzrahmen  ein.
siehe Bild 13:
Leisten Sie Ihren Beitrag zum Umweltschutz! Batterien dürfen

nicht in den Hausmüll. Sie können bei einer Sammelstelle für
Altbatterien bzw. Sondermüll abgegeben werden. Informieren
Sie sich bitte bei Ihrer Kommune.
9.4 Sicherungswechsel

Vor dem Öffnen das BENNING MM 7-1 unbedingt spannungsfrei
machen! Elektrische Gefahr!
Das BENNING MM 7-1 wird durch eine eingebaute Sicherung (G-Schmelz ein-
satz) 1 A flink und eine eingebaute Sicherung (G-Schmelzeinsatz) 10 A flink vor
Über lastung geschützt (siehe Bild 14)
So wechseln Sie die Sicherungen:
- Entfernen Sie die Sicherheitsmessleitungen vom Messkreis.
- Entfernen Sie die Sicherheitsmessleitungen vom BENNING MM 7-1.
- Bringen Sie den Drehschalter  in die Schaltstellung "OFF".
- Entfernen Sie den Gummi-Schutzrahmen  vom BENNING MM 7-1.
- Legen Sie das BENNING MM 7-1 auf die Frontseite und lösen Sie die
Schlitz-Schraube vom Batteriedeckel.
- Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom
Unterteil ab.

Lösen Sie keine Schrauben an der gedruckten Schaltung des
BENNING MM 7-1!
- Entfernen Sie die beiden äußeren Schrauben (schwarz) und die zwei
Schrauben neben der gedruckte Schaltung aus dem Unterteil (Gehäuseboden).
- Heben Sie den Gehäuseboden im unteren Bereich an und nehmen Sie ihn
im oberen Bereich vom Frontteil ab.
- Heben Sie ein Ende der defekten Sicherung aus dem Sicherungshalter.
- Schieben Sie die defekte Sicherung vollständig aus dem Sicherungshalter.
- Setzen Sie die neue Sicherung mit gleichem Nennstrom, gleicher Aus löse-
charakteristik und gleicher Abmessungen ein.
- Ordnen Sie die neue Sicherung mittig in dem Halter an.
- Ordnen Sie die Batteriezuleitungen so, dass sie nicht zwischen den
Ge häuse teilen gequetscht werden.
- Rasten Sie den Gehäuseboden an das Frontteil an und montieren Sie die
vier Schrauben.
