CARDIOSTRONG Ergometer BC70 Montageanleitung Und Bedienungsanleitung Seite 16

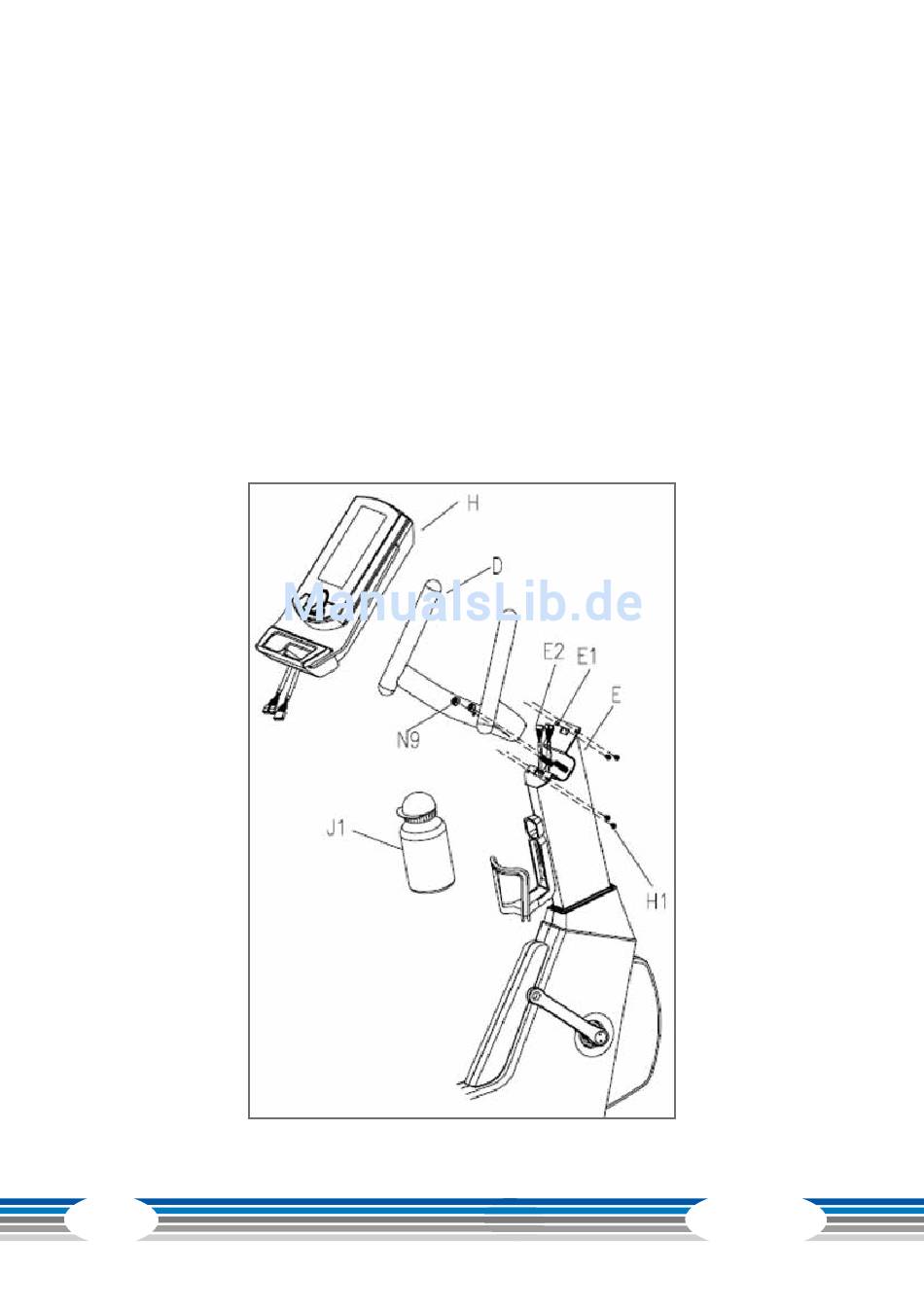

Schritt 3: Montage der oberen Handgriffe und der Konsole
(1) Setzen Sie die die oberen Handgriffe (D) auf die Eisenplatte des Konsolenmastes
(E) und befestigen sie mit zwei zwei Muttern (N9).
(2) Lösen Sie vier Schrauben (H1) von der Konsole (H)
(3) Verbinden Sie die Sensorenkabel (E1 und E2) aus dem Konsolenmast mit den Ka-
beln aus der Konsole. Stellen Sie sicher, dass die Kabel ordnungsgemäß miteinander
verbunden sind.
(4) Schieben Sie die Kabel vorsichtig in den Konsolenmast und befestigen Sie die Kon-
sole (H) auf dem Konsolenmast (E) mit zwei Schrauben (H1).
Anschließend können Sie die Trinkflasche in der Halterung platzieren (J1).
BC70
16
