CARDIOSTRONG Ergometer BC70 Montageanleitung Und Bedienungsanleitung Seite 15

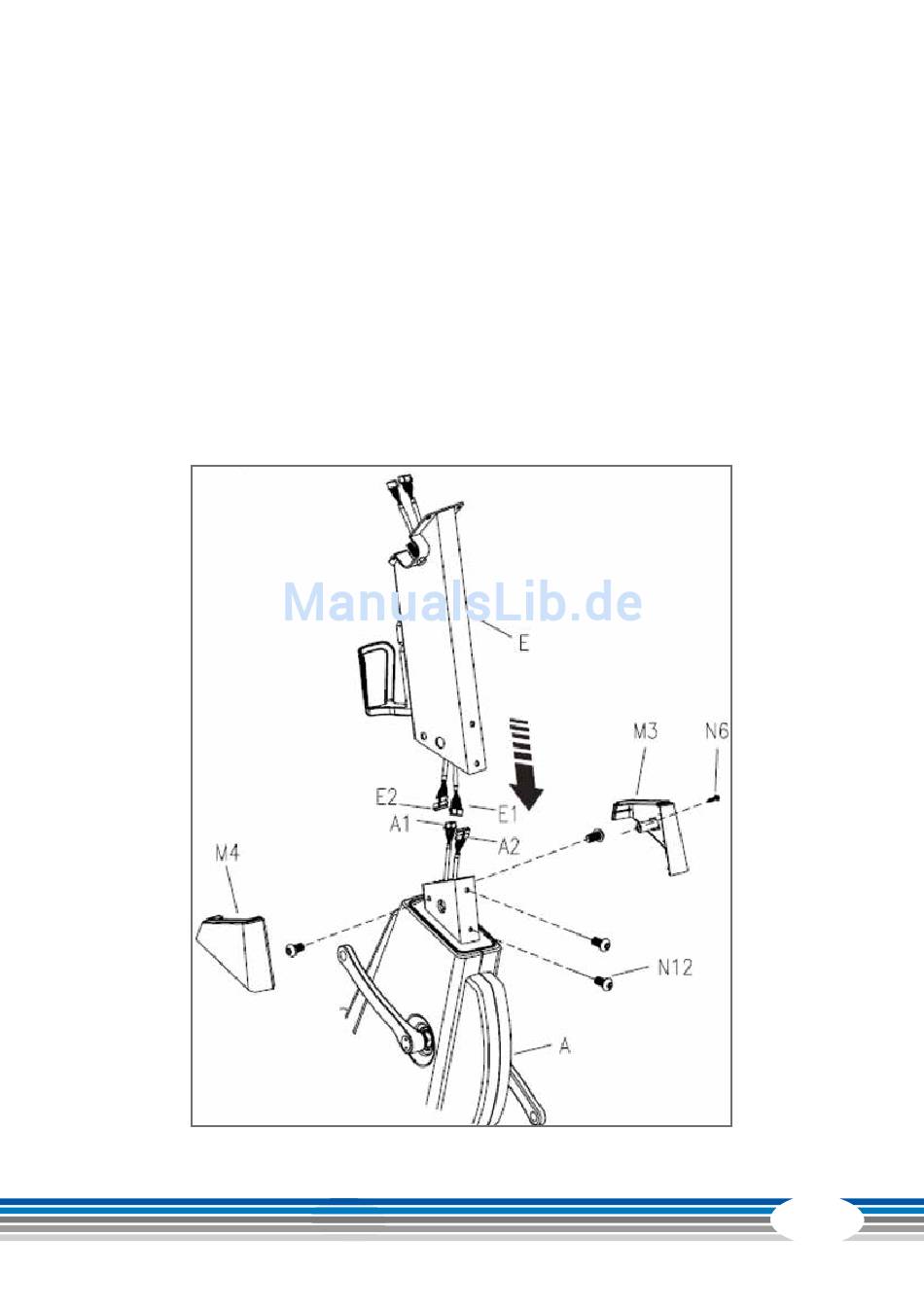

Schritt 2: Montage des Konsolenmastes
Lösen Sie als erstes die Schrauben (N12) vom Rahmen.
(1) Verbinden Sie die Sensorenkabel (E1 und E2) aus dem Konsolenmast mit den Sen-
sorenkabeln (A1 und A2) aus dem Rahmen.
(2) Befestigen Sie den Konsolenmast (E) am Rahmen (A) mit zwei Schrauben (N12).
(3) Schieben Sie die Abdeckungen (M3 und M4) auf den Rahmen (A) und befestigen
Sie sie mit zwei Schrauben (N6).
Achtung: Achten Sie darauf, dass die Kabel beim Zusammenschieben nicht ein-
geklemmt werden.
