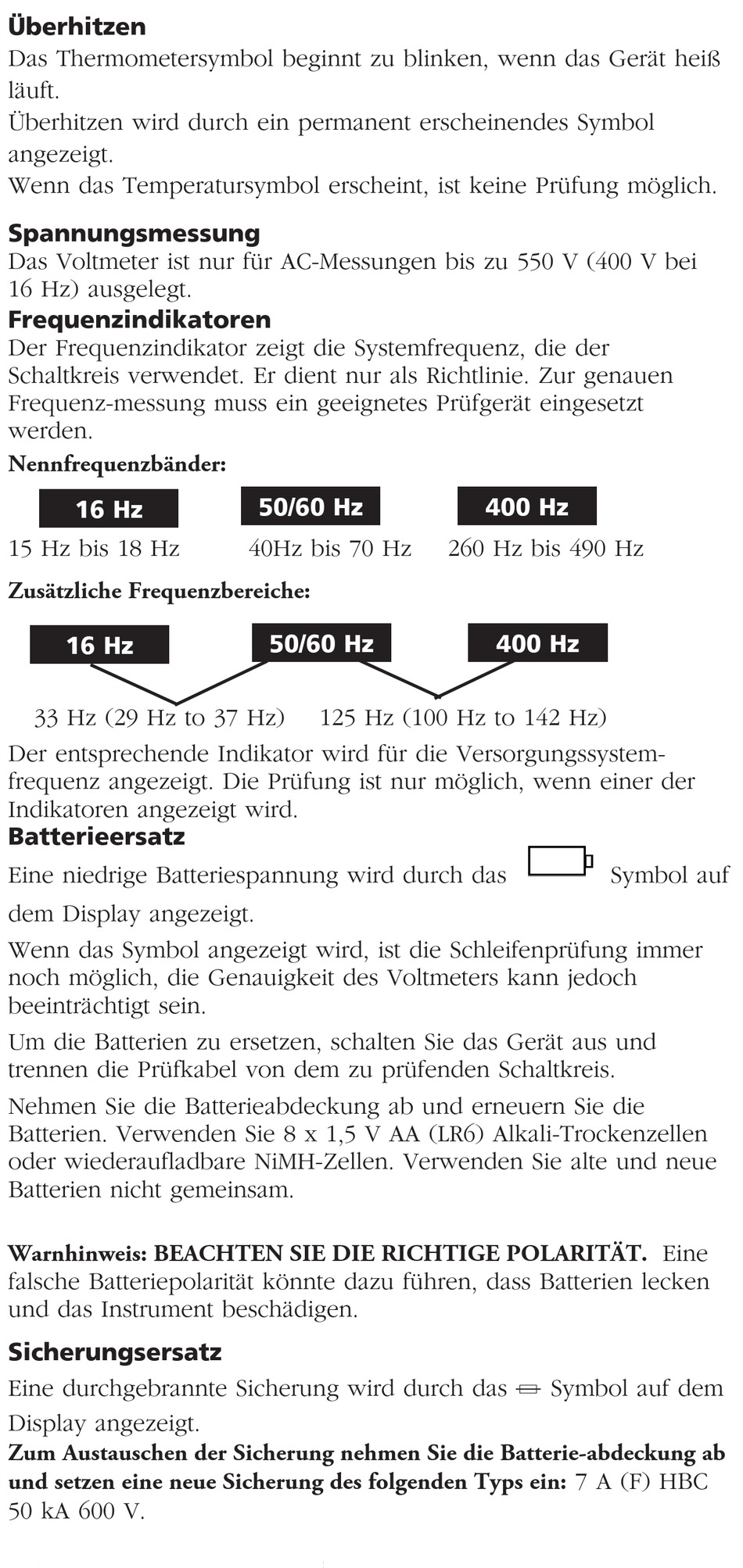

Megger LT300 Bedienungsanleitung Seite 6

Überhitzen
Das Thermometersymbol beginnt zu blinken, wenn das Gerät heiß
läuft.
Überhitzen wird durch ein permanent erscheinendes Symbol
angezeigt.
Wenn das Temperatursymbol erscheint, ist keine Prüfung möglich.
Spannungsmessung
Das Voltmeter ist nur für AC-Messungen bis zu 550 V (400 V bei
16 Hz) ausgelegt.
Frequenzindikatoren
Der Frequenzindikator zeigt die Systemfrequenz, die der
Schaltkreis verwendet. Er dient nur als Richtlinie. Zur genauen
Frequenz-messung muss ein geeignetes Prüfgerät eingesetzt
werden.
Nennfrequenzbänder:
50/60 Hz 400 Hz
16 Hz
15 Hz bis 18 Hz 40Hz bis 70 Hz 260 Hz bis 490 Hz
Zusätzliche Frequenzbereiche:
50/60 Hz 400 Hz
16 Hz
33 Hz (29 Hz to 37 Hz) 125 Hz (100 Hz to 142 Hz)
Der entsprechende Indikator wird für die Versorgungssystem-
frequenz angezeigt. Die Prüfung ist nur möglich, wenn einer der
Indikatoren angezeigt wird.
Batterieersatz
Eine niedrige Batteriespannung wird durch das Symbol auf
dem Display angezeigt.
Wenn das Symbol angezeigt wird, ist die Schleifenprüfung immer
noch möglich, die Genauigkeit des Voltmeters kann jedoch
beeinträchtigt sein.
Um die Batterien zu ersetzen, schalten Sie das Gerät aus und
trennen die Prüfkabel von dem zu prüfenden Schaltkreis.
Nehmen Sie die Batterieabdeckung ab und erneuern Sie die
Batterien. Verwenden Sie 8 x 1,5 V AA (LR6) Alkali-Trockenzellen
oder wiederaufladbare NiMH-Zellen. Verwenden Sie alte und neue
Batterien nicht gemeinsam.
Warnhinweis: BEACHTEN SIE DIE RICHTIGE POLARITÄT. Eine
falsche Batteriepolarität könnte dazu führen, dass Batterien lecken
und das Instrument beschädigen.
Sicherungsersatz
f
Eine durchgebrannte Sicherung wird durch das Symbol auf dem
Display angezeigt.
Zum Austauschen der Sicherung nehmen Sie die Batterie-abdeckung ab
und setzen eine neue Sicherung des folgenden Typs ein: 7 A (F) HBC
50 kA 600 V.
