5. INBETRIEBNAHME

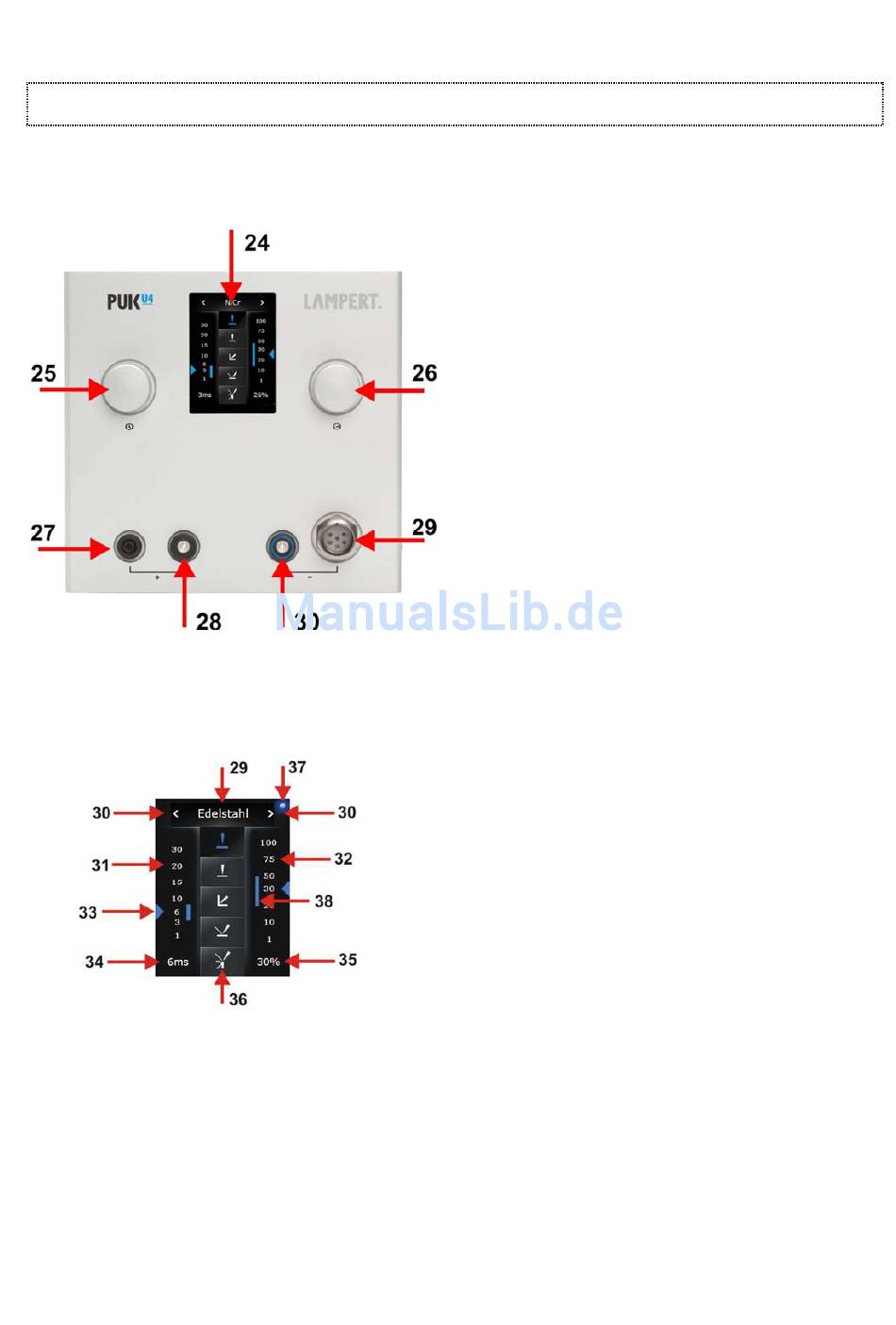

5.1 BESCHREIBUNG DER BEDIENUNGSELEMENTE VORDERSEITE
(Abb. 1)
TOUCHSCREEN
© Lampert Werktechnik GmbH
(24) TOUCHSCREEN-DISPLAY
(25) IMPULSDAUER- / SCHWEISSZEITREGLER
(26) SCHWEISSLEISTUNGSREGLER
(27) BUCHSE (+)
4mm-Buchse zum Anschluss von WIG-Schweiß-
Kontaktelementen wie Kontaktklemmen und
Haltezangen.
(28) BUCHSE (+)
6mm-Buchse zum Anschluss von
Widerstandsschweiß-Kontaktelementen und
Widerstandsschweißvorrichtungen.
(29) ANSCHLUSSBUCHSE FÜR HANDSTÜCK (-)
(30) BUCHSE (-)
6mm-Buchse zum Anschluss der blauen
Kontaktklemme zum Widerstandsschweißen sowie
Widerstandsschweißvorrichtungen.
(29)
Schweißprogramm (je nach Bedienebene)
(30)
Blättern innerhalb der gewählten Bedienebene
(31)
Skala Impulsdauer in Millisekunden (ms)
(32) Skala Leistung in Prozent (%)
(33)
Zeiger
(34)
Impulsdauer in Millisekunden (ms)
(35)
Schweißleistung in %
(36)
Vorwahl der Schweißsituation bzw. der
Impulsform (je nach Bedienebene)
(37)
Fußschalteranzeige (wenn aktiv)
(38) Empfohlener Einstellbereich
(nur WIG-Schweißen)
2016
8
