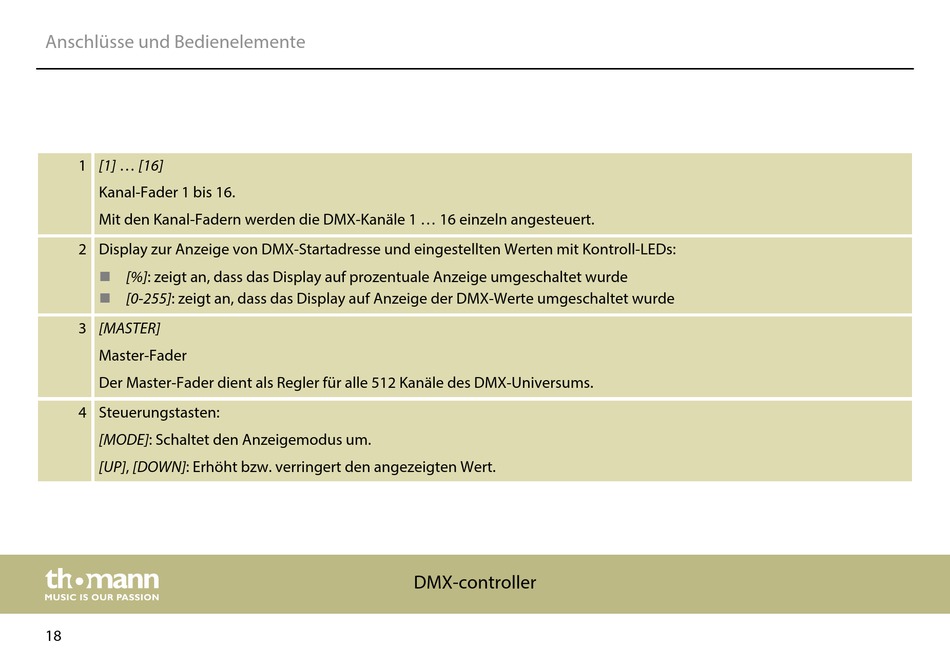

Anschlüsse und Bedienelemente
1 [1] ... [16]
Kanal-Fader 1 bis 16.
Mit den Kanal-Fadern werden die DMX-Kanäle 1 ... 16 einzeln angesteuert.
2 Display zur Anzeige von DMX-Startadresse und eingestellten Werten mit Kontroll-LEDs:
[%]: zeigt an, dass das Display auf prozentuale Anzeige umgeschaltet wurde
n
[0-255]: zeigt an, dass das Display auf Anzeige der DMX-Werte umgeschaltet wurde
n
3 [MASTER]
Master-Fader
Der Master-Fader dient als Regler für alle 512 Kanäle des DMX-Universums.
4 Steuerungstasten:
[MODE]: Schaltet den Anzeigemodus um.
[UP], [DOWN]: Erhöht bzw. verringert den angezeigten Wert.
18
DMX-controller
