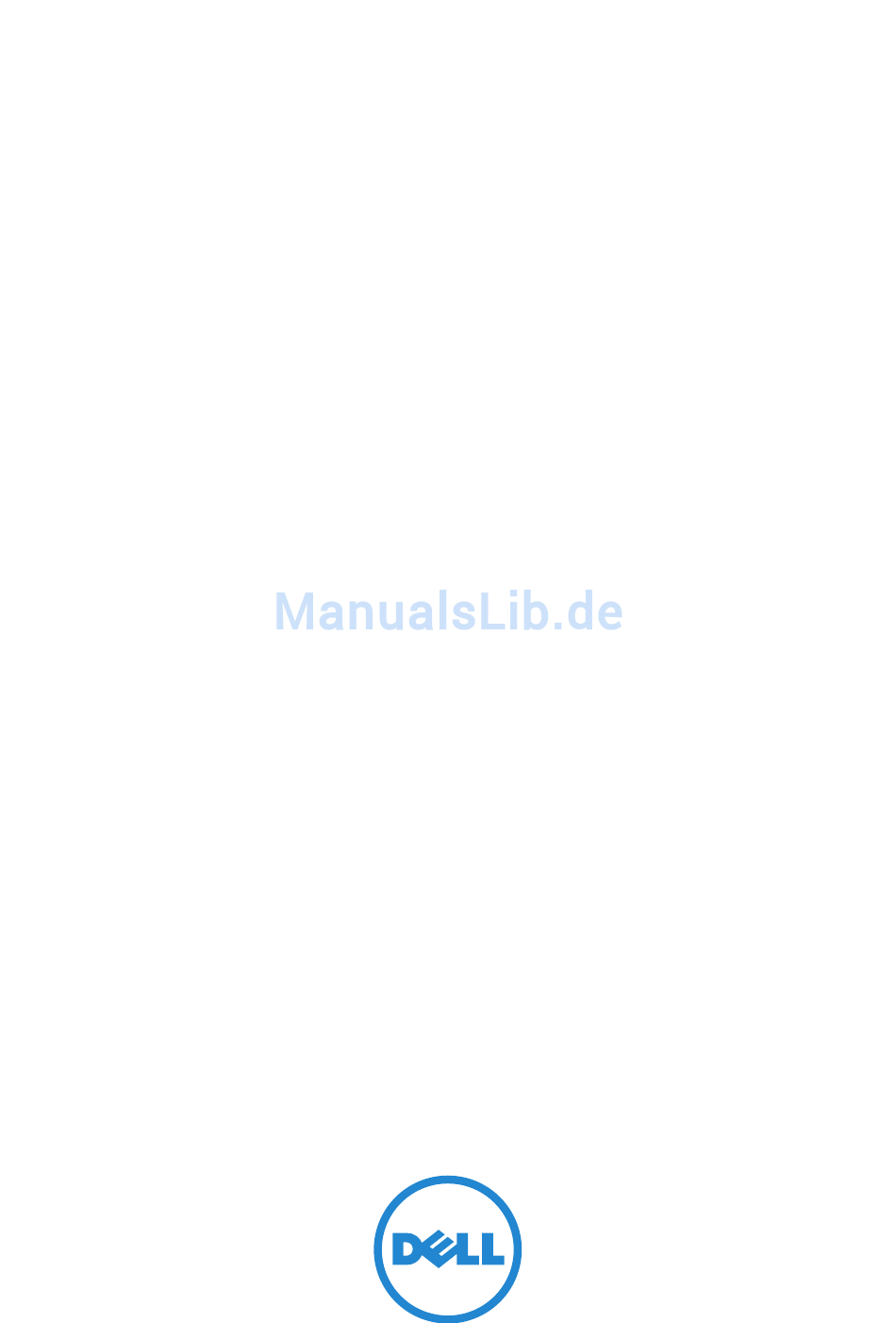

- Seite 1 Dell Compellent Storage Center iSCSI-Speicher-Arrays mit Microsoft Windows Server Failover Clusters Hardwareinstallations- und Fehlerbehebungs- handbuch...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Ländern. Alle anderen in dieser Publikation möglicherweise verwendeten Marken und Handelsbezeichnungen beziehen sich entweder auf die entsprechenden Hersteller und Firmen oder auf deren Produkte. Dell Inc. erhebt keinen Anspruch auf Markenzeichen und Handelsbezeichnungen mit Ausnahme der eigenen. 2011 - 07... -
Seite 3: Inhaltsverzeichnis
Verkabeln des Speichers mit einem iSCSI-Switch-Attach-Cluster ... . Verkabelung des Compellent Storage Center Back-Ends .... - Seite 4 Vorbereiten der Systeme für den Clusterbetrieb ....Überblick über die Clusterkonfiguration ..Installationsübersicht ....Installation der iSCSI-NICs .
-
Seite 5: Einführung
Einführung Der Dell™ Failover Cluster bietet erhöhte Verfügbarkeit für die darin be- triebenen Anwendungen und Dienste. Dies wird durch die Kombination spezieller Hardware- und Softwarekomponenten erreicht. Der Aufbau des Failover Clusters reduziert das Risiko, dass die im Cluster betriebenen Anwendungen und Dienste durch den Ausfall einer einzigen Systemkom- ponente nicht mehr verfügbar sind. -
Seite 6: Clusterlösung
Tabelle 1-1. Anforderungen für Clusterknoten Komponente Mindestanforderungen Clusterknoten Mindestens zwei identische Dell PowerEdge-Systeme werden benötigt. Die maximale Anzahl der unterstützten Knoten ist abhängig von der Hardware-Topologie, in der das Speichersystem und die Knoten miteinander verbunden werden. Die Mindestgröße des benötigten Arbeitsspeichers hängt davon ab, welche Windows Server-Betriebssystemversion auf den Cluster- knoten installiert ist. - Seite 7 RAID oder softwarebasierte Festplatten-Fehler- toleranz zu verwenden. ANMERKUNG: Lesen Sie für weitere Informationen über unterstützte Systeme und Betriebssystemvarianten in den Dell Cluster Configuration Support Matrices auf dell.com/ha nach. Clusterspeicher Tabelle 1-2 enthält die unterstützten Speichersysteme und die Konfigura- tionsanforderungen für Clusterknoten und eigenständige Systeme, die an Speichersysteme angeschlossen werden.
- Seite 8 5 Gehäusen Das Speichersystem des Clusters wird durch ein Hostsystem (auch als Management Station bezeichnet) zentral verwaltet, auf dem die Compellent Storage Center Software ausgeführt wird. Dabei handelt es sich um eine zentralisierte Speicherverwaltungsanwendung, die zum Konfigurieren des Compellent Storage Center verwendet wird.
-
Seite 9: Gesonderte Nics Für Iscsi
Der vom iSCSI-Software-Initiator gesteuerte NIC fungiert als E/A-Adapter, über den der Erweiterungsbus und die Speicherkomponenten des Systems angeschlossen werden. Failover Cluster-Lösungen, die mit dem Compellent Storage Center mit zwei Series-30 oder Series-40 Controllern in einem Speicher-Array in Clusterkonfiguration konfiguriert wurden, erfordern auf jedem PowerEdge-System zwei iSCSI NICs oder NIC-Ports. -
Seite 10: Unterstützte Clusterkonfiguration
Unterstützte Clusterkonfiguration iSCSI-Switch-Attach-Cluster In einem über einen iSCSI-Switch angebundenen Cluster werden alle Knoten durch redundante Netzwerkswitches an das Speichersystem angebunden. iSCSI-Switch-verbundene Cluster bieten Flexibilität bei der Konfiguration, Erweiterbarkeit und Leistungsfähigkeit. Abbildung 1-1 zeigt einen iSCSI-Switch-Attach-Cluster. Abbildung 1-1. iSCSI-Switch-Attach-Cluster Öffentliches Netzwerk Clusterknoten Clusterknoten Privates Netzwerk... -
Seite 11: Weitere Nützliche Dokumente
• Im Handbuch zum Einstieg finden Sie eine Übersicht über die Erstein- richtung des Systems. • Das Dell Failover-Cluster unter Microsoft Windows Server 2008 Installa- tions- und Fehlerbehebungshandbuch enthält weitere Informationen zur Bereitstellung des Clusters unter Windows Server 2008. •... - Seite 12 ANMERKUNG: Lesen Sie aktualisierte Dokumente immer zuerst, da sie frühere Informationen gegebenenfalls außer Kraft setzen. • Gegebenenfalls sind Versionsinformationen oder Readme-Dateien vor- handen, die den letzten Stand der Änderungen am System oder an der Dokumentation wiedergeben oder fortgeschrittenes technisches Referenz- material für erfahrene Benutzer oder IT-Fachleute enthalten.
-
Seite 13: Verkabelung Der Clusterhardware
Versorgung über getrennte Unterwerke in Betracht ziehen. Abbildung 2-1 zeigt empfohlene Methoden zur elektrischen Verkabelung einer Clusterlösung mit zwei Dell PowerEdge-Systemen und zwei Speicher- systemen. Um Redundanz zu gewährleisten, werden die primären Netzteile aller Komponenten an einem oder an zwei Stromkreisen angeschlossen, und die redundanten Netzteile an einem anderen Stromkreis. - Seite 14 Abbildung 2-1. Beispiel für die Verkabelung mit zwei Netzteilen pro PowerEdge-System Clusterknoten 1 Clusterknoten 2 Compellent Compellent Storage Storage Center Center Controller 1 Controller 2 Primäre Netzteile an einer Redundante Netzteile an Netzstrom-Steckerleiste einer Steckerleiste (oder [oder auf einem Strom-...
-
Seite 15: Verkabeln Des Clusters Für Öffentliches Und Privates Netzwerk
Verkabeln des Clusters für öffentliches und privates Netzwerk Die Netzwerkadapter der Clusterknoten stellen für jeden Knoten mindestens zwei Netzwerkverbindungen bereit. Siehe Tabelle 2-1. Tabelle 2-1. Netzwerkverbindungen Netzwerkverbindung Beschreibung Öffentliches Alle Verbindungen zum Client-LAN. Netzwerk Mindestens ein öffentliches Netzwerk muss für Misch- betrieb konfiguriert sein, damit ein Failover des privaten Netzwerks möglich ist. -
Seite 16: Verkabeln Des Öffentlichen Netzwerks
Abbildung 2-2 zeigt ein Beispiel für eine Verkabelung, bei der reservierte Netzwerkadapter in jedem Knoten untereinander verbunden sind (für das private Netzwerk) und die übrigen Adapter mit dem öffentlichen Netzwerk verbunden sind. Abbildung 2-2. Beispiel für eine Netzwerkverkabelung Öffentliches Netzwerk Öffentlicher Privater Netzwerk-... - Seite 17 Tabelle 2-2. Hardwarekomponenten und Verbindungen privater Netzwerke Methode Hardwarekomponenten Verbindung Netzwerk-Switch Gigabit- oder 10-Gigabit- Installieren Sie, abhängig von der Ethernet-Netzwerkadapter Hardware, CAT5e- oder CAT6- und -Switches Kabel, Multimode-Glasfaserkabel mit LC-Steckern (Local Connector) oder Twinaxialkabel zwischen den Netzwerkadaptern in den Knoten mit einem Switch.
-
Seite 18: Nic-Teaming
Speichersystem handelt es sich um bewährte Vorgehensweisen. Möglich sind auch andere Verfahren, mit denen sich eine vergleichbare Verbindungsredundanz erreichen lässt. Verkabelung eines Clusters mit einem Dell Compellent-Speichersystem Jeder Clusterknoten wird mit den Gigabit-iSCSI-Ports des Speichersystems mit CAT5e- oder CAT6-LAN-Kabeln mit RJ45-Steckern verbunden, oder mit den 10-Gigabit-iSCSI-Ports des Speichersystem mit optischen Multimode-Kabeln mit LC-Steckern. - Seite 19 Abbildung 2-3 zeigt ein Beispiel eines iSCSI Switch-Attach-Clusters mit zwei Knoten. Jeder Clusterknoten ist entweder mit zwei iSCSI-Einkanal-Netzwerk- adaptern (NIC = Network Interface Card) oder mit einem an zwei Gigabit- oder 10-Gigabit-Ethernet-Switches angeschlossenen iSCSI-Zweikanal-NIC konfiguriert. Das Speichersystem ist mit zwei Speicher-Ports ausgestattet, die redundante Verbindungen zu den Netzwerk-Switches ermöglichen.
- Seite 20 Abbildung 2-4. iSCSI-Switch-Attach-Cluster mit sechzehn Knoten Öffentliches Netzwerk Privates Netzwerk Clusterknoten (2-16) Gigabit- oder 10- Gigabit- oder 10- Gigabit-Ethernet- Gigabit-Ethernet- Switch Switch Speichersystem ANMERKUNG: In durch Switches verbundenen Konfigurationen können die Gigabit-NICs auf die 10 Gigabit iSCSI-Ports des Speichersystems zugreifen, wenn Folgendes zutrifft: •...
-
Seite 21: Verkabelung Des Compellent Storage Center Back-Ends
Switches kann die E/A-Bandbreite und hohe Verfügbarkeit von Daten erhöht werden. Verkabelung des Compellent Storage Center Back-Ends Lesen Sie für Informationen zur Verkabelung des Compellent Storage Center Back-Ends die Compellent Storage Center-Dokumentation Abbildung 2-5 und Abbildung 2-6 zeigen, wie die Back-End-Kabel mit einer SAS-Disk- Array-Einheit verbunden werden. - Seite 22 Abbildung 2-6. Back-End-Verkabelung mit mehreren SAS-Ketten Storage Center Storage Center Controller 2 Controller 1 E/A-Karten Verkabelung der Clusterhardware...
- Seite 23 Verkabelung der Clusterknoten und des Compellent Storage Center Front-Ends Die Clusterknoten werden über eine redundante Ethernet-Switcharchitektur an das Speichersystem angeschlossen. Diese Konnektivität erfolgt unter Ver- wendung eines der folgenden: • RJ-45-Anschlüsse • SFP+-Anschlüsse • LC-Anschlüsse Jeder HBA-Port ist mit einem Port des Ethernet-Switches verkabelt. Es können ein oder mehrere Kabel von den ausgehenden Ports des Switches mit...
- Seite 24 Verbinden Sie über ein LAN-Kabel Switch 1 (sw1) mit dem vierten Front-End iSCSI-Port des Speichercontrollers 1. Verbinden Sie über ein LAN-Kabel Switch 1 (sw1) mit dem vierten Front-End iSCSI-Port des Speichercontrollers 2. Abbildung 2-7. Verkabelung eines SAN-Attach-Clusters mit dem Compellent- Speichersystem Clusterknoten 1 Clusterknoten 2...
- Seite 25 Verkabelung von mehreren iSCSI-Switch-Attach-Clustern mit dem Compellent- Speichersystem Verbinden Sie für die Verkabelung mehrerer Clusters mit dem Speicher- system die Clusterknoten mit den entsprechenden iSCSI-Netzwerk-Switches und verbinden Sie diese Switches anschließend mit den entsprechenden Speichercontrollern. 1 Verbinden Sie im ersten Cluster Clusterknoten 1 mit dem iSCSI- Netzwerk: Installieren Sie ein LAN-Kabel zwischen NIC-0 und Switch 0 (sw0).
- Seite 26 Verkabelung der Clusterhardware...
-
Seite 27: Vorbereiten Der Systeme Für Den Clusterbetrieb
ANMERKUNG: Weitere Informationen zu Schritt 3 bis Schritt 7 und Schritt 10 bis Schritt 13 finden Sie im Abschnitt „Vorbereiten der Systeme für den Clusterbetrieb“ des Installations- und Fehlerbehebungshandbuch für Dell Failover-Cluster unter Microsoft Windows Server 2008 unter support.dell.com/manuals. 3 Stellen Sie das Betriebssystem (einschließlich aller relevanten Service Packs und Hotfixes), Netzwerkadaptertreiber und Speicheradaptertreiber (einschließlich Multipath-E/A (MPIO)-Treibern) auf allen Clusterknoten... - Seite 28 ANMERKUNG: Die Clusterknoten können als Domänencontroller konfigu- riert werden. Weitere Informationen finden Sie im Abschnitt „Auswahl des Domänenmodells“ des Installations- und Fehlerbehebungshandbuchs für Dell Failover-Cluster unter Microsoft Windows Server 2008 unter support.dell.com/manuals. 6 Stellen Sie die physische Speichertopologie her, und nehmen Sie alle weiteren Netzwerkeinstellungen vor, die benötigt werden, um Verbin-...
-
Seite 29: Installationsübersicht
Cluster nicht erfolgreich konfiguriert werden. Je nach dem auf dem Cluster konfigurierten Betriebssystem wird empfohlen, vor dem Konfigurieren des Failover-Clusters zunächst Serverrollen einzurichten. Lesen Sie vor der Verarbeitung die Dell Cluster Configuration Support Matrices auf dell.com/ha, um eine Liste zu erhalten, die das Folgende beinhaltet: • Dell PowerEdge-Systeme. -
Seite 30: Installation Der Iscsi-Nics
Betriebssystem erfordert, installieren Sie zunächst diese. Falls von den Netzwerk-Switches unterstützt, aktivieren Sie Jumbo-Frames, um die effek- tive Netzwerkdatenrate und -leistung zu erhöhen. Informationen über unterstützte NICs und Treiber finden Sie in den Dell Cluster Configuration Support Matrices unter dell.com/ha. Installation des Microsoft iSCSI-Software-Initiators 1 Gehen Sie in das Microsoft Download Center auf microsoft.com/downloads. -
Seite 31: Ändern Der Einstellungen In Der Tcp-Registrierungsdatei
Installation und Konfiguration des gemeinsamen Speichersystems Dieser Abschnitt beschreibt die Installation und Konfguration des Compellent-Speichersystems im Cluster. Die Vorgehensweisen, insbesondere zur Initialisierung bzw. Einrichtung der Controller, stellen eine allgemeine Beschreibung der Aufgaben bereit. Lesen Sie für weitere Informationen das Storage Center System Manager-Einrichtungshandbuch und das Storage Center System Manager-Benutzerhandbuch. -
Seite 32: Einrichten Der Controller
Die folgende Dokumentation zur Installationsvorbereitung wird durch Ihren Speicherarchitekt oder Geschäftspartner bereitgestellt: • Liste der für die Unterstützung der Speicheranforderungen erforder- lichen Hardwarekomponenten. • Diagramme für die optionale Konnektivität, aus denen die Verkabe- lung zwischen den Controllern, Gehäusen, dem Netzwerk und den Servern hervorgeht. -
Seite 33: Einen Server Erstellen
7 Abschließen des Storage Center-Setups: Konfigurieren des Phone Home-Proxies. Phone Home Suche nach Storage Center-Aktualisierungen. Einen Server erstellen 1 Wählen Sie in der Systemstruktur des Speicherverwaltungs-Fensters den Knoten Servers aus. 2 Klicken Sie mit der rechten Maustaste und wählen Sie Create Server (Server erstellen). -
Seite 34: Erstellen Eines Server-Clusters
8 Wählen Sie im nächsten Fenster unter den folgenden Optionen: • Map the server to a Volume (Zuordnen des Servers zu einem Volume) • Map a different Server to a Volume (Zuordnen eines anderen Servers zu einem Volume) • Create Volume (Volume erstellen) •... -
Seite 35: Erstellen Eines Volumes Für Den Server-Cluster
9 Klicken Sie auf Continue (Weiter). Wenn Volumes einzelnen Server-Knoten zugeordnet wurden, zeigt das System eine Liste aller zugeordneten Volumes an und fordert Sie auf, die Volumes auszuwählen, die dem Server-Cluster zugeordnet werden sollen. ANMERKUNG: Dies sind die Standardsystemauswahlen: • mit Ausnahme von Startvolumes wählt das System alle den Serverknoten zuge- wiesenen Startvolumes aus •... - Seite 36 5 Klicken Sie auf Continue (Weiter). Es wird ein Fenster angezeigt, in dem Sie einen Ordner auswählen oder erstellen und das Volume benennen können. 6 Wählen Sie einen Ordner aus, in dem das Volume erstellt werden soll, oder erstellen Sie einen neuen Ordner. 7 Geben Sie einen Namen für das Volume ein oder übernehmen Sie die Standardeinstellung.
-
Seite 37: Optionale Speicherfunktionen
Optionale Speicherfunktionen Das Compellent-Speicherarray verfügt je nach Konfiguration möglicherweise über optionale Funktionen, die in Verbindung mit dem Cluster eingesetzt werden können. • Enterprise Manager: Eine separat lizenzierte Anwendung, die mehrere Storage Center-Systeme verwaltet und überwacht. Es vereinfacht das Erstellen von Remote Instant Replays weitgehend. -
Seite 38: Installation Und Konfiguration Eines Failover-Clusters
Version des Windows Server-Betriebssystems ab, das auf dem System ausgeführt wird. Weitere Informationen zum Bereitstellen eines Clusters mit Windows Server 2008-Betriebssystemen finden Sie im Installations- und Fehlerbehebungs- handbuch für Dell Failover Cluster unter Microsoft Windows Server 2008 unter support.dell.com/manuals. Vorbereiten der Systeme für den Clusterbetrieb... -
Seite 39: A Fehlerbehebung
Fehlerbehebung Tabelle A-1 beschreibt allgemeine Clusterprobleme sowie mögliche Ursachen und Lösungen für diese Probleme. Tabelle A-1. Allgemeine Fehlerbehebung im Cluster Problem Mögliche Ursache Maßnahme Die Knoten können Das Speichersystem Überprüfen Sie, ob die Kabel zwischen nicht auf das ist nicht korrekt mit dem Knoten und dem Speichersystem Speichersystem den Knoten verkabelt... - Seite 40 Tabelle A-1. Allgemeine Fehlerbehebung im Cluster (fortgesetzt) Problem Mögliche Ursache Maßnahme Einer der Knoten Das Knoten-zu- Überprüfen Sie die Netzwerkver- benötigt längere Knoten-Netzwerk ist kabelung. Stellen Sie sicher, dass die Zeit, um dem aufgrund eines Kabel- Verbindung zwischen den Knoten und Cluster beizutreten.
- Seite 41 Tabelle A-1. Allgemeine Fehlerbehebung im Cluster (fortgesetzt) Problem Mögliche Ursache Maßnahme Zu einem Cluster Der Clusterdienst Überprüfen Sie, ob der Clusterdienst lässt sich mit der wurde nicht gestartet. aktiv ist und ob ein Cluster gebildet Clusterverwaltung wurde. Suchen Sie in der Ereignis- Im System wurde kein keine Verbindung anzeige nach den folgenden Ereignis-...
- Seite 42 Netzwerk-IP-Adressen finden Sie unter fordert. Zuweisen von festen IP-Adressen an Clusterressourcen und -komponenten im Installations- und Fehlerbehebungs- handbuch für Dell Failover-Cluster unter Microsoft Windows Server 2008, das Sie unter support.dell.com/manuals her- unterladen können. Das private (Punkt- Überprüfen Sie, ob beide Systeme...
- Seite 43 Tabelle A-1. Allgemeine Fehlerbehebung im Cluster (fortgesetzt) Problem Mögliche Ursache Maßnahme Clients aus öffen- Möglicherweise wurde Konfigurieren Sie die Internetverbin- tlichen Netzwerken für einen oder meh- dungs-Firewall so, dass die von MSCS haben keinen Zu- rere Knoten die und den Clusteranwendungen/- griff auf die vom Internetverbindungs- diensten benötigte Datenkommuni-...
- Seite 44 Anhang A: Fehlerbehebung...
-
Seite 45: B Iscsi-Konfigurationsarbeitsblatt
iSCSI-Konfigurationsarbeitsblatt Wenn Sie zusätzlichen Platz für weitere Hostserver benötigen, verwenden Sie ein weiteres Arbeitsblatt. Subnetz Feste IP-Adresse Standard-Gateway (Hostserver) Server 1, iSCSI-NIC-Port 0 __ . __ . __ . ___ __ . __ . __ . ___ __ . __ . __ . ___ Server 1, iSCSI-NIC-Port 1 __ . - Seite 46 Anhang B: Vordruck für Zonenkonfiguration...
-
Seite 47: C Cluster-Datenformular
Cluster-Datenformular Sie können Exemplare dieses Vordrucks bei den einzelnen Clusterknoten oder Racks anbringen, um Informationen über Cluster festzuhalten. Verwenden Sie diese Aufzeichnungen, wenn Sie technische Unterstützung anfordern. Tabelle C-1. Clusterinformationen Clusterinformationen Clusterlösung Clustername und IP- Adresse Servertyp Installation durchgeführt von Installationsdatum Anwendungen Standort... - Seite 48 Tabelle C-2. Clusterknoteninformationen (fortgesetzt) Knotenname Service-Tag- Öffentliche IP- Private IP-Adresse Nummer Adresse Weitere Netzwerke Tabelle C-3. Speicherarrayinformationen Controller Service-Tag- Verwaltungs-IP Private IP (eth1) Controller-Cluster Nummer (eth0) Anhang C: Cluster-Datenformular...
