Abbildung 2-3 zeigt ein Beispiel eines iSCSI Switch-Attach-Clusters mit zwei
Knoten. Jeder Clusterknoten ist entweder mit zwei iSCSI-Einkanal-Netzwerk-
adaptern (NIC = Network Interface Card) oder mit einem an zwei Gigabit-
oder 10-Gigabit-Ethernet-Switches angeschlossenen iSCSI-Zweikanal-NIC
konfiguriert. Das Speichersystem ist mit zwei Speicher-Ports ausgestattet, die
redundante Verbindungen zu den Netzwerk-Switches ermöglichen. Diese
Konfiguration bietet Datenredundanz und sorgt dafür, dass der Cluster nicht
durch Einzelfehler am Host oder am Speichersystem ausfallen kann.
Ähnliche Verkabelungsmuster können bei Clustern mit einer anderen
Knotenanzahl verwendet werden.
Abbildung 2-4 zeigt ein Beispiel eines iSCSI Switch-Attach-Clusters mit
sechzehn Knoten.
Ähnliche Verkabelungsmuster können bei Clustern mit einer anderen
Knotenanzahl verwendet werden.
ANMERKUNG:
Herstellen von redundanten Verbindungen zwischen den Clusterknoten und dem
Speichersystem handelt es sich um bewährte Vorgehensweisen. Möglich sind
auch andere Verfahren, mit denen sich eine vergleichbare Verbindungsredundanz
erreichen lässt.

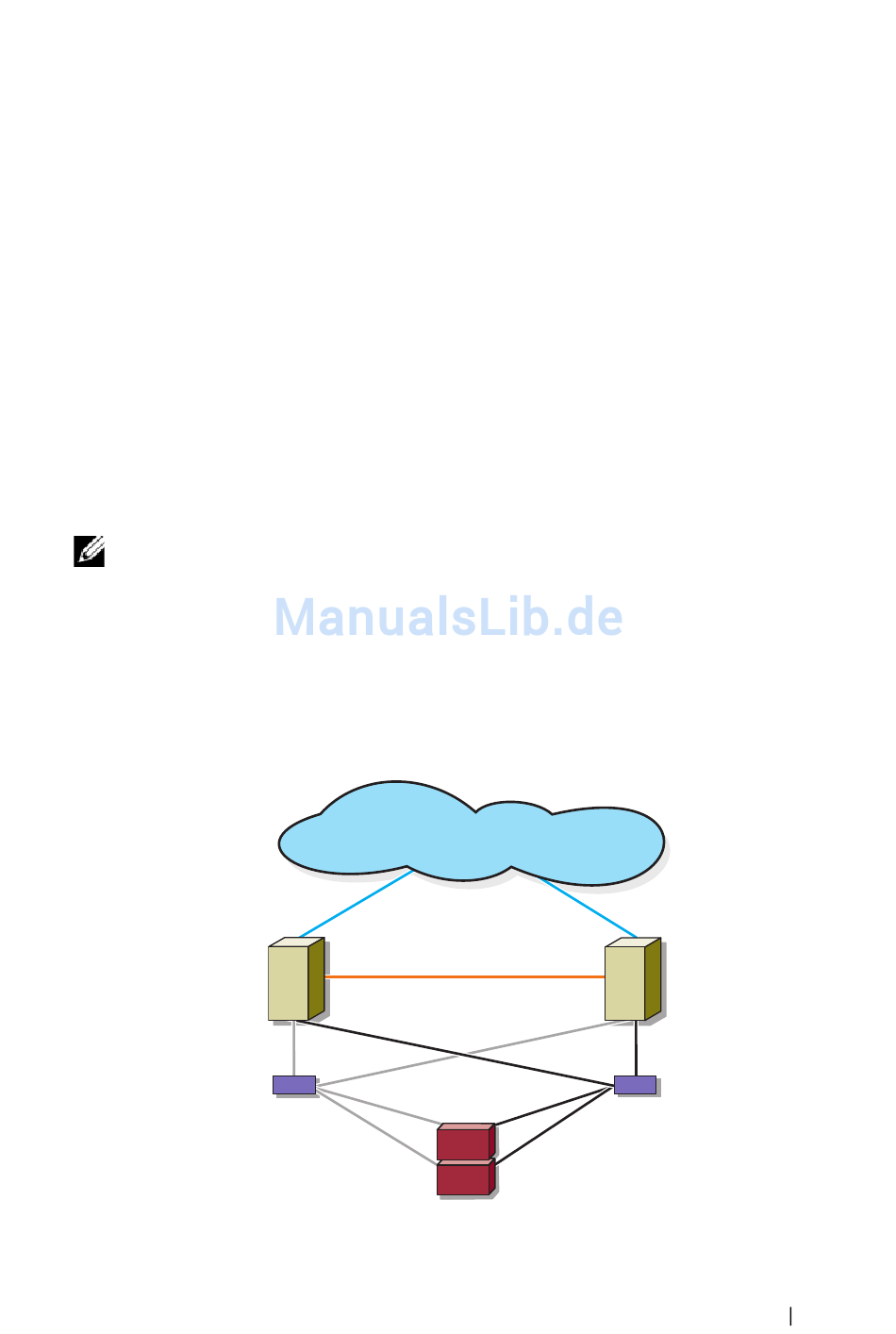

Abbildung 2-3. iSCSI-Switch-Attach-Cluster mit zwei Knoten
Clusterknoten
iSCSI-
Verbindungen
iSCSI-Switch
Bei den in diesem Abschnitt beschriebenen Verfahren zum
Öffentliches Netzwerk
Privates Netzwerk
Speichersystem
Verkabelung der Clusterhardware
Clusterknoten
iSCSI-
Verbindungen
iSCSI-Switch
19
