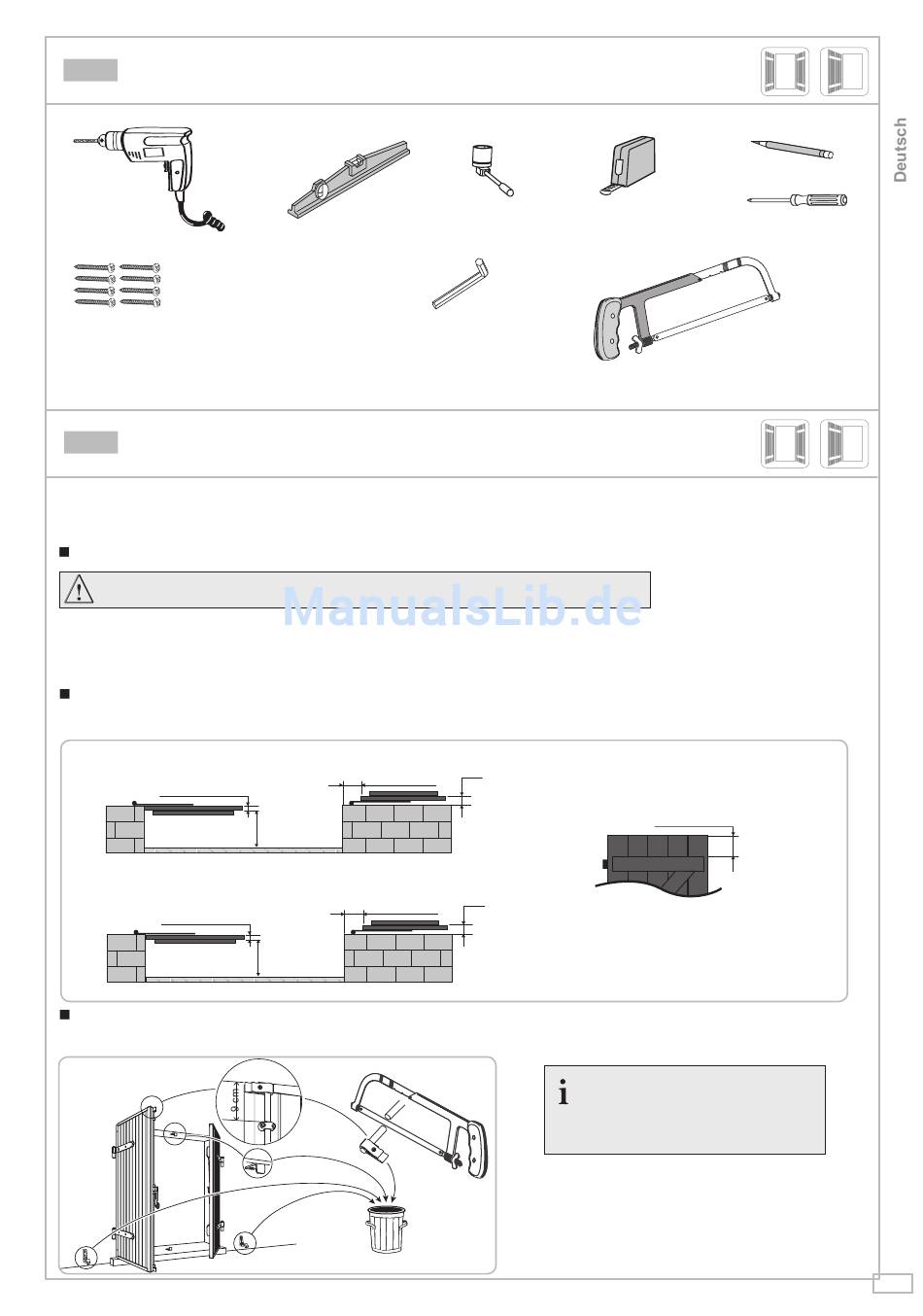

Erforderliche Werkzeuge und Eisenwaren

Bohrmaschine
Schrauben (geeignet für Halterung):
• Schrauben für Befestigungswinkel des Antriebs (2 pro Winkel)
• Schrauben für den Antrieb (4)
• Schrauben zur Befestigung der Arme bei Holzflügeln (2 oder 3 pro Arm)
Vor der Montage zu prüfende Punkte
Die Batterie muss neu geladen werden, wenn die Installation des Antriebs mehr als 2 Monate nach dem auf dem Etikett der Batterie ange-
gebenen Ladedatum erfolgt.
Die Batterie muss während der Lagerung UNBEDINGT alle 6 Monate aufgeladen werden.
Einschränkungen bei der Installation
Das Produkt ist ausschließlich für eine Montage unter dem Fenstersturz vorgesehen.
SYNAPSIA RTS INT darf nicht bei windigen und/oder regnerischen Witterungsbedingungen installiert werden.
Vor der Montage des Produkts muss sich der Klappladen problemlos öffnen und schließen lassen; der Fenstersturz muss in der Breite und
Tiefe waagrecht sein.

Installationsbeispiele

Überprüfen Sie vor der Montage, dass die Maße den folgenden Installationsbeispielen entsprechen.
Dicke der Klappläden zwischen 1,5 und 3 cm
Min.: 1,5 cm
Max.: 3 cm
Dicke der Klappläden zwischen 3 und 3,5 cm
Min.: 3 cm
Max.: 3,5 cm
Entfernen der Vorrichtungen zum Öffnen und Schließen
Entfernen Sie alle Vorrichtungen, die das Öffnen oder Schließen des Klappladens erleichtern.
Copyright © 2013 - 2016 Somfy SAS. All rights reserved.
Wasserwaage
Sechskantschlüssel
Min.: 0 cm
Max.: 8 cm
Min.: 14,5 cm
Min.: 0 m
Max.: 7 cm
Min.: 14,5 cm
Maßband
17er Schlüssel
Min.: 1,5 cm
Max.: 7 cm
Min.: 3 cm
Max.: 7 cm
* Bei Klappläden mit Querlamellen, Min. 7 cm.
Bestimmte Elemente wie ein Riegel
und/oder der untere Anschlag
können erhalten bleiben und bei
längeren Abwesenheiten nützlich
sein.
Stift
Schraubendreher
Säge (nur bei Montage
eines Antriebs für
1 Klappladen)
Min.: 10 cm*
4
