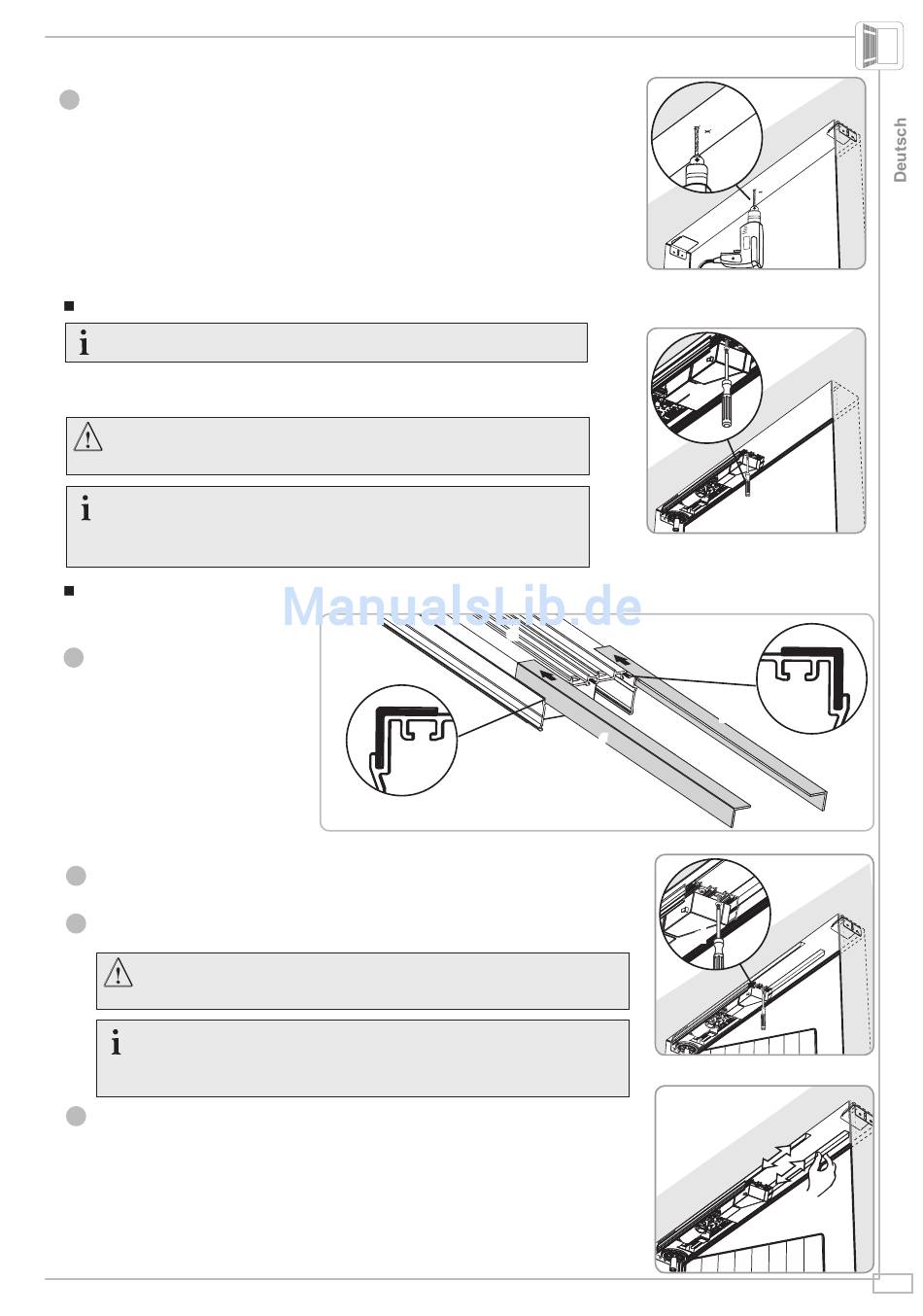

Nehmen Sie das elektromechanische Modul (d) ab und bohren Sie die Löcher.
3

Breite des Fenstersturzes unter 70 cm

Die Ausrichtungsschienen werden nicht benötigt, wenn der Fenstersturz
weniger als 70 mm breit ist.
Positionieren Sie das elektromechanische Modul (d) erneut auf dem Winkel (c) und über
den Befestigungslöchern. Bringen Sie das elektromechanische Modul (d) an.
Die verwendeten Befestigungselemente müssen einer Kraft von mindestens
40 kg standhalten können. Das mechanische Modul muss an mindestens
zwei Stellen befestigt werden.
Somfy empfiehlt die Verwendung von Schrauben mit einem
Durchmesser von mindestens 6 mm.
Die Wahl der Befestigungsmethode ist abhängig vom Untergrund und
untersteht daher ausschließlich Ihrer Verantwortung.
Breite des Fenstersturzes über 70 cm
Befestigen
Sie
1
A u s r i c h t u n g s s c h i e n e n
(f)
auf
der
Rückseite
elektromechanischen
(d), indem Sie sie über die Ecken
des Moduls schieben.
Positionieren Sie das elektromechanische Modul (d) erneut auf dem Winkel (s) und über
2
den Befestigungslöchern.
Befestigen Sie die Einheit aus Schienen und elektromechanischem Modul vorläufig, ohne
3
die Schrauben zu blockieren, um die Einstellung der Schienen zu ermöglichen.
Die verwendeten Befestigungselemente müssen einer Kraft von mindestens
40 kg standhalten können. Das elektromechanische Modul muss an
mindestens zwei Stellen befestigt werden.
Somfy empfiehlt die Verwendung von Schrauben mit einem Durchmesser
von mindestens 6 mm.
Die Wahl der Befestigungsmethode ist abhängig vom Untergrund und
untersteht daher ausschließlich Ihrer Verantwortung.
Ziehen Sie die Schienen so weit wie möglich heraus, wobei jedoch mindestens 5 cm
4
Schienenlänge im elektromechanischen Modul verbleiben müssen.
