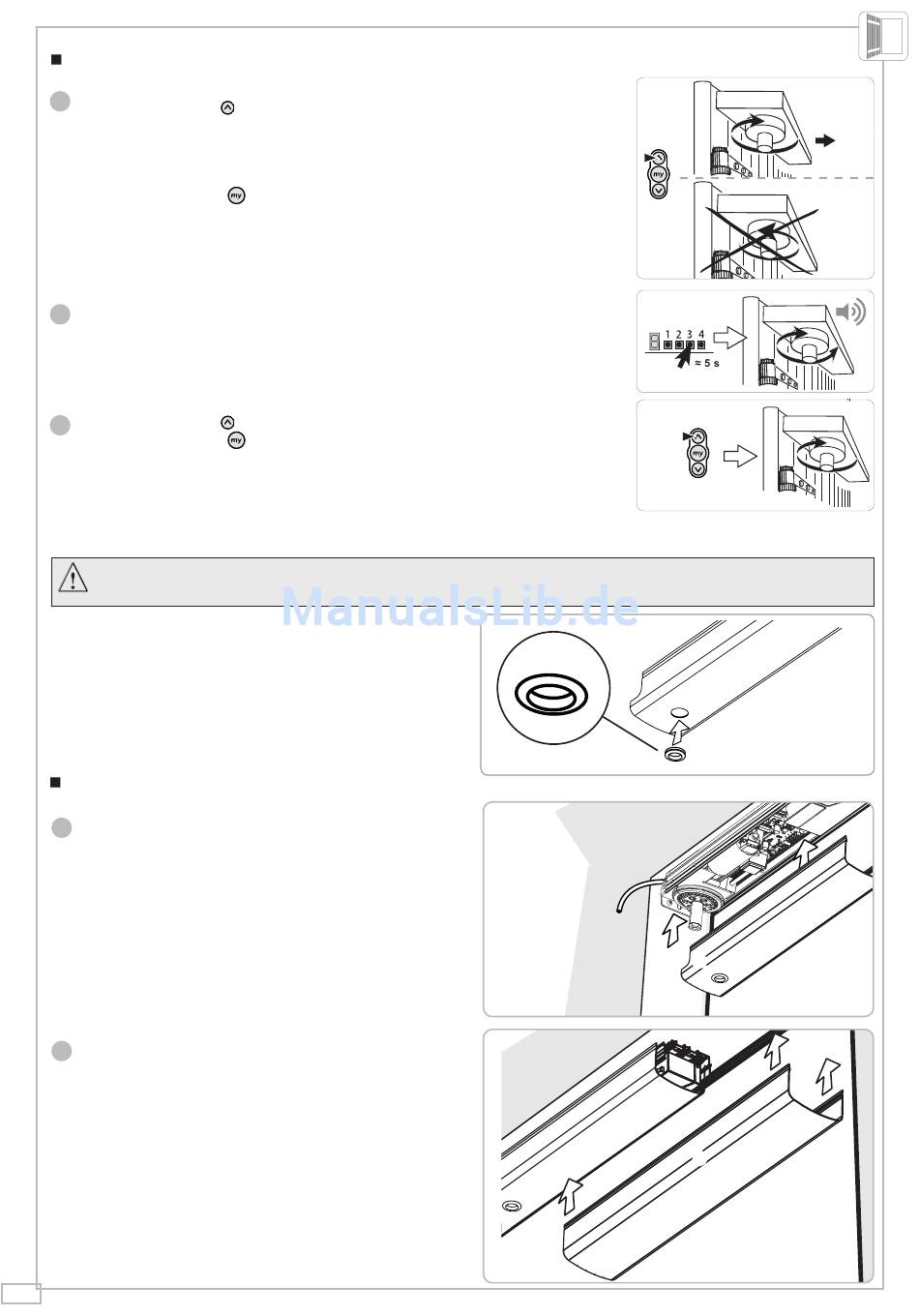

Kontrolle und Einstellung der Drehrichtung

1
Drücken Sie die Taste
- Wenn die Drehbewegung der Achse der Richtung Öffnen entspricht, ist die
Drehrichtung korrekt. Fahren Sie mit dem Kapitel "Anbringen der Gehäuse" fort.
- Wenn die Drehbewegung der Achse der Richtung Schließen entspricht, ist die
Drehrichtung nicht korrekt.
Betätigen Sie die Taste
Halten Sie die Taste Nr. 3 der Platine gedrückt:
2
Die Ausgangsachse bestätigt mit einer kurzen Hin-/Herbewegung: Die Drehrichtung
ist geändert.
Drücken Sie die Taste
3
Betätigen Sie die Taste
5. Anbringen der Gehäuse
Positionieren Sie die Aussparung des Gehäuses zur Seite mit dem Netzkabel (auf der Fensterseite vorgesehen).
Achten Sie darauf, das Netzkabel beim Anbringen nicht zu beschädigen.
Positionieren Sie eine Gummidichtung (k) in dem Loch des Gehäuses
(a), das der Ausgangsachse des Antriebs entspricht.

Breite des Fenstersturzes unter 70 cm

1
Klipsen Sie das linke oder rechte Gehäuse (a) fest.
2 Klipsen Sie das zentrale Gehäuse (b) fest.
21
des RTS-Funksenders, bis sich die Ausgangsachse dreht:
, um die Bewegung des Flügels anzuhalten.
des RTS-Funksenders, um die Drehrichtung zu überprüfen.
, um die Bewegung des Flügels anzuhalten.
1
a
b
2
3
k
a
b
