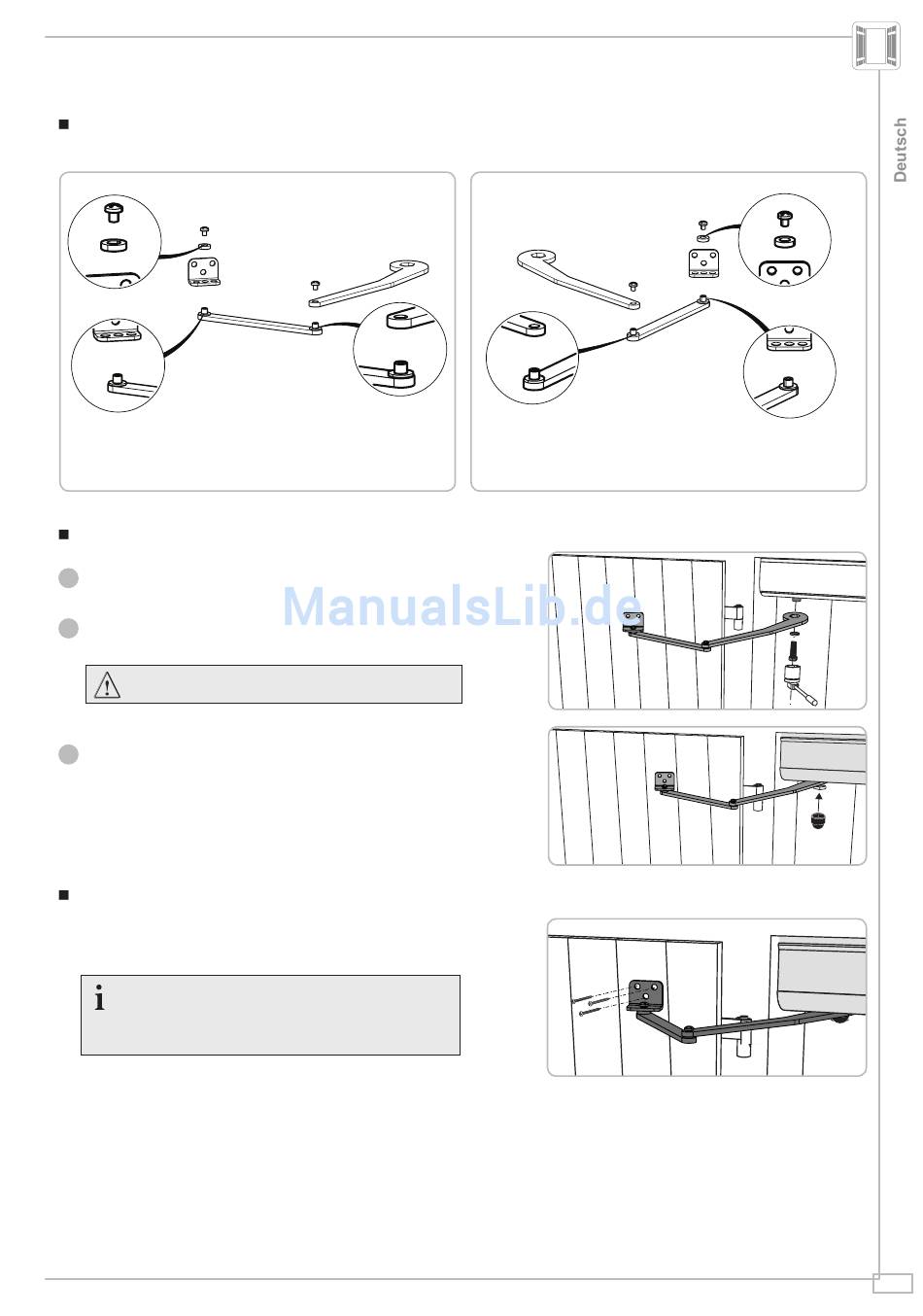

5. Befestigen der Flügelarme

Zusammenbau der Arme

Bauen Sie die Arme wie in den Abbildungen unten dargestellt zusammen.
Positionieren Sie die Achse im mittigen
Loch des Befestigungswinkel des
Flügelarms.

Montage der Arme am Antrieb

Positionieren Sie das Sechskantloch des Flügelarms
1
unter der Achse des Antriebs.
Schrauben Sie die
2
Unterlegscheibe (k) ein und ziehen Sie sie fest, um den Arm in
seine Achse zu schieben.
Die Unterlegscheibe muss verwendet werden.
3
Setzen Sie die (mitgelieferten) Abdeckungen (k) auf den
Schrauben ein.
Befestigen der Flügelarme an den Klappläden
Bringen Sie die Befestigungswinkel für die Flügelarme an den
Klappläden an und beachten Sie dabei die mit der Schablone
gefertigten Markierungen (siehe Seite 6).
Zur Befestigung der Befestigungswinkel der
Flügelarme sind die Holzsenkschrauben zu
verwenden, wenn nicht die im Kit mitgelieferten
Nieten verwendet werden.
