3

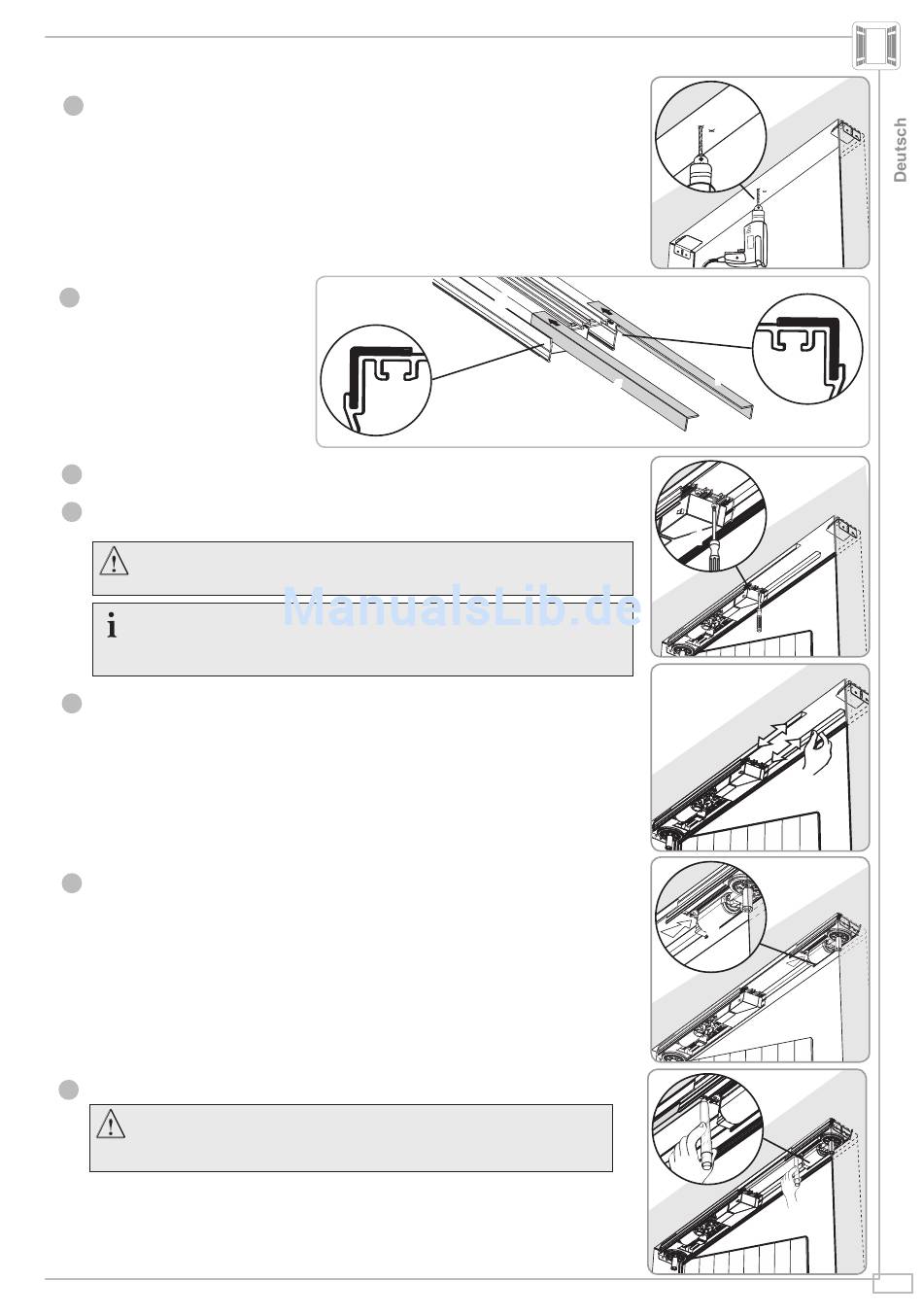

Nehmen Sie das elektromechanische Modul (d) ab und bohren Sie die Löcher.
Befestigen
Sie
4
Ausrichtungsschienen
(f) auf der Rückseite des
e l e k t r o m e c h a n i s c h e n
Moduls (d), indem Sie
sie über die Ecken des
Moduls schieben.
Positionieren Sie das elektromechanische Modul (d) erneut auf dem Winkel und über den
5
Befestigungslöchern.
Befestigen Sie die Einheit aus Schienen und elektromechanischem Modul vorläufig, ohne
6
die Schrauben zu blockieren, um die Einstellung der Schienen zu ermöglichen.
Die verwendeten Befestigungselemente müssen einer Kraft von mindestens
40 kg standhalten können. Das elektromechanische Modul muss an
mindestens zwei Stellen befestigt werden.
Somfy empfiehlt die Verwendung von Schrauben mit einem Durchmesser
von mindestens 6 mm.
Die Wahl der Befestigungsmethode ist abhängig vom Untergrund und
untersteht daher ausschließlich Ihrer Verantwortung.
Ziehen Sie die Schienen so weit wie möglich heraus, wobei jedoch mindestens 5 cm
7
Schienenlänge im elektromechanischen Modul verbleiben müssen.
Setzen Sie das mechanische Modul (g) über den Ausrichtungsschienen auf dem zweiten
8
Winkel ein.
Markieren Sie die Löcher des mechanischen Moduls (g) auf der Antriebsseite.
9
Achten Sie auf eine möglichst parallele Ausrichtung zur Markierungslinie
des geschlossenen Fensterflügels (siehe Seite 6), bevor Sie die Löcher
anzeichnen.
Copyright © 2013 - 2016 Somfy SAS. All rights reserved.
die
d
f
f
d
g
g
8
