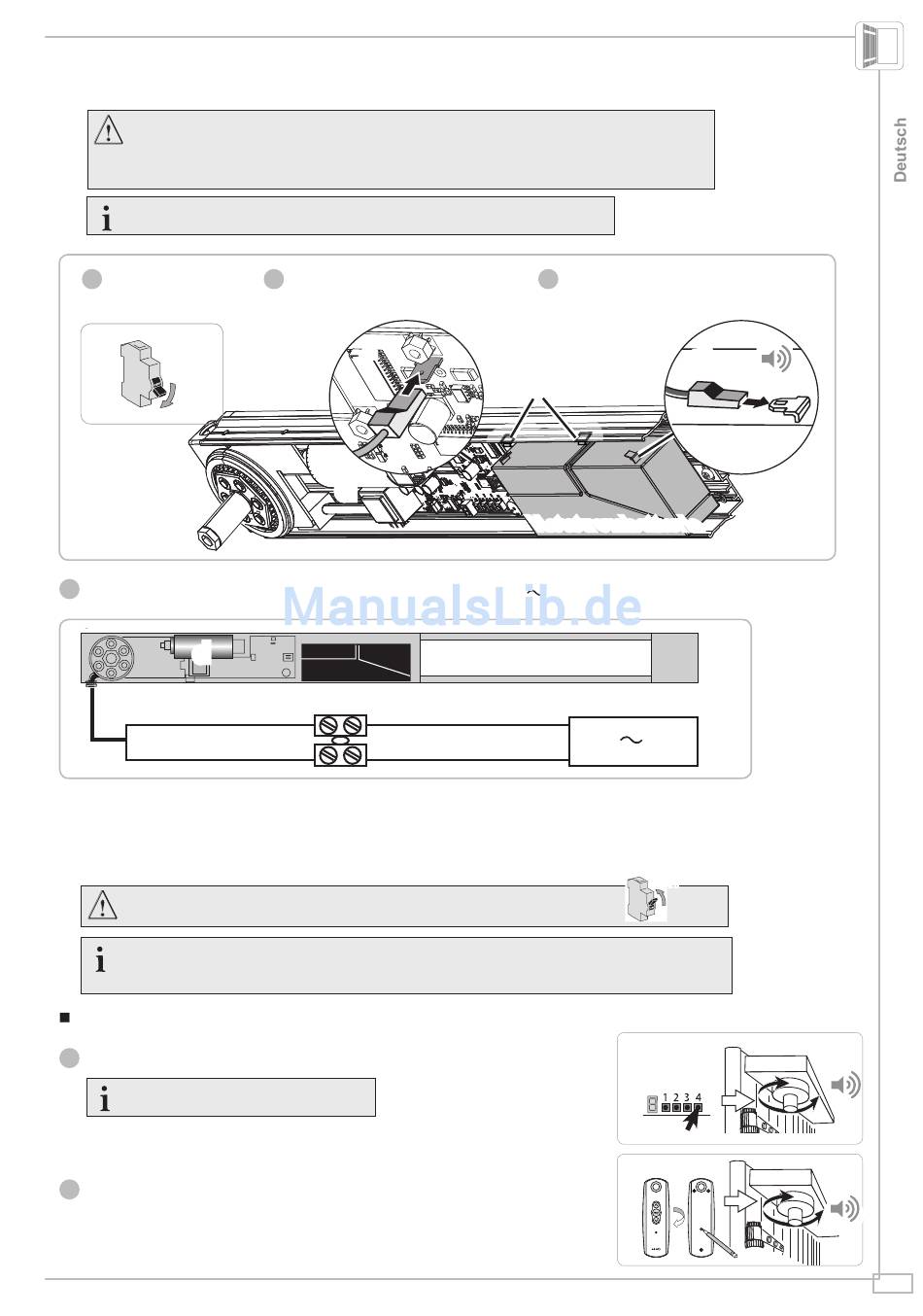

3. Verkabelung des Antriebs
Das Netzkabel muss vor Kontakt mit dem betätigten Klappladen geschützt werden.
So verhindern Sie eine Beeinträchtigung der Antenne und der Funkreichweite:
- Ändern Sie den Verlauf des Netzkabels im Innern des Produkts nicht.
- Schneiden Sie die Kabel im Innern des Produkts nicht ab.
Fixieren Sie die Kabel mit den beiden Befestigungsklemmen (y).
Schalten
Sie
1
Spannungsversorgung
ab.
1
OFF
4
Schließen Sie den Antrieb wie folgt an die Spannungsversorgung (230 V
d
Blau
Braun
4. Inbetriebnahme
Vor allen Maßnahmen muss unbedingt die Stromversorgung eingeschaltet
werden.
Der Batteriebetrieb ist während der ersten 20 Betätigungen nicht möglich.
Wenn das Produkt beim Einschalten einen Signalton ausgibt, überprüfen Sie den Anschluss
der Batterie.
Einlernen des RTS-Funksenders
1
Betätigen Sie die Taste Nr. 4 auf der Platine, bis das Produkt einen Signalton ausgibt.
Die Antriebsachse führt eine
Umdrehung aus.
Drücken Sie kurz die PROG-Taste des RTS-Funksenders:
2
Die Achse des Flügels bestätigt mit einer Drehbewegung und das Produkt gibt zwei
Signaltöne aus; der Funksender ist jetzt eingelernt.
Copyright © 2013 - 2016 Somfy SAS. All rights reserved.
die
2
Schließen Sie den roten Draht der
Batterie am Kabelschuh (+) der Batterie
der Platine an.
2
d
3
Schließen Sie den schwarzen Draht der
Batterie am Kabelschuh (-) der Batterie
der Platine an: Das Produkt gibt einen
Signalton aus.
y
Notstrombatterie
50 Hz) an.
Neutralleiter
230 V
Phase
3
BIP
50 Hz
ON
1
2 s
2
BIP
BIP... BIP
